[求助] 载荷位移曲线波动不平滑 已有5人参与

求大神解释一下

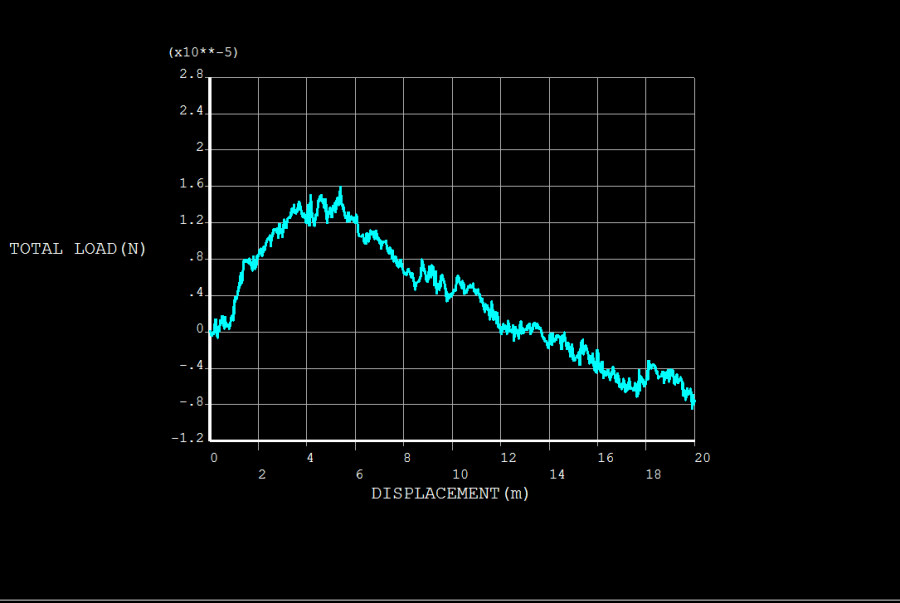

载荷位移曲线波动不平滑
回复此楼

» 猜你喜欢
1楼 2016-07-26 11:10:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

站着

木虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这是实验测得结果吗？如果是实验结果的话，我猜测两个原因：第一个可能是你的传感器灵敏度不够，采样点有多，可能就会有波动。第二个是你的试样里面微裂纹产生，载荷就下降一下，位移就突然增加一下。然后损伤逐渐积累直至断裂。
都是我猜的原因，可能不对。
赞一下 回复此楼
2楼2016-07-26 19:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

IV丶

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 站着 at 2016-07-26 19:18:40
这是实验测得结果吗？如果是实验结果的话，我猜测两个原因：第一个可能是你的传感器灵敏度不够，采样点有多，可能就会有波动。第二个是你的试样里面微裂纹产生，载荷就下降一下，位移就突然增加一下。然后损伤逐渐积 ...

这是用ANSYS得到的结果
赞一下 回复此楼
3楼2016-11-07 08:28:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linan910202

木虫 (正式写手)

齐天大圣
引用回帖:
3楼: Originally posted by IV丶 at 2016-11-07 08:28:18
这是用ANSYS得到的结果...

楼主的问题解决了吗？我也遇到相同的问题了，怎么会有波动那？

发自小木虫IOS客户端
赞一下(1人) 回复此楼
蜗牛慢慢爬
4楼2018-01-04 12:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

你可以对该模型做一次模态分析，并将该曲线进行傅立叶变换，得到波动的主要频率，然后与模态分析的结果比较一下，看曲线波动的频率是否与某个 (某些) 固有频率接近，即激发了某些固有频率的振动响应。
赞一下 回复此楼
5楼2018-01-05 08:56:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

科研东东

新虫 (初入文坛)

【答案】应助回帖

你这是用显式，动态算的结果吧，用显式计算就是这样的结果，因为它相当于每单位时间去施加荷载输出反应。可以在后处理里用滤波器处理一下。
赞一下 回复此楼
6楼2018-06-05 15:15:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

少年帝

木虫 (著名写手)

【答案】应助回帖

这个是正常的，如果你做的是动力分析，荷载步越小曲线就越光滑，当然如果你做的是静力分析这样的曲线就不正常了，因为静力分析得到的位移曲线是光滑的
赞一下 回复此楼
每一天有梦想的日子，都是光辉岁月
7楼2018-06-06 16:00:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

是朝啊啊

新虫 (小有名气)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 少年帝 at 2018-06-06 16:00:25
这个是正常的，如果你做的是动力分析，荷载步越小曲线就越光滑，当然如果你做的是静力分析这样的曲线就不正常了，因为静力分析得到的位移曲线是光滑的

应该不是载荷步的问题。
其一：我做的一个，将载荷步长比之前缩小了一千倍，还是那样，结果不光滑。
其二：相反，载荷步在每周期15步左右，出现了光滑
目前，对于所做的内容还没有清晰科学的解释。
赞一下 回复此楼
8楼2019-04-29 16:21:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

是朝啊啊

新虫 (小有名气)
引用回帖:
4楼: Originally posted by linan910202 at 2018-01-04 12:21:36
楼主的问题解决了吗？我也遇到相同的问题了，怎么会有波动那？
...

解决了吗？
回复此楼
9楼2019-04-30 11:35:11
