[求助] 求教:矩形试件暴露在气流中所受风力的计算

矩形试件暴露在速度为v、气体密度为ρ的气流中,试件面积为A,侧面积为B。忽略摩擦力。试件与气流方向呈α角度,如图所示。请问矩形板所承受的x和y方向的作用力Fx和Fy如何计算?
PS:其实我认为Fy始终为零,但我老师始终说Fy不为零。这是我的计算方法:风压P=1/2 ρv^2,Fx=P(Asinα+Bcosα),Fy=0

求教:矩形试件暴露在气流中所受风力的计算

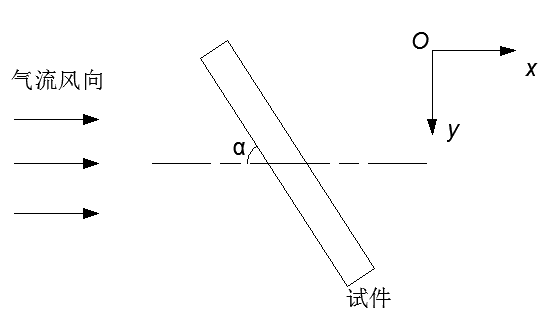

试件暴露在气流中示意图
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

熈姑苏

新虫 (小有名气)

2楼2016-07-26 00:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Berton_2014

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 熈姑苏 at 2016-07-26 00:46:57
Fy=mg?

不考虑重力
3楼2016-07-26 09:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Berton_2014

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 熈姑苏 at 2016-07-26 00:46:57
Fy=mg?

其实这是俯视图,真考虑重力的话应该在z方向
4楼2016-07-26 09:34:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Berton_2014

新虫 (初入文坛)

现在的侧向力计算公式如下
Fx=P(Asinαsinα+Bcosαcosα)
Fy=-P(Asinαcosα-Bcosαsinα)
5楼2016-07-27 09:30:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

16178337

木虫 (著名写手)

不为0,你老板是对的。Fx=P(Asinα+Bcosα),怎么推出Fy=0的?
6楼2016-08-01 19:30:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

209wang

新虫 (小有名气)

a为90度或0度时,fy为零。

发自小木虫Android客户端
7楼2016-08-01 20:35:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

209wang

新虫 (小有名气)

你老板说的对,即使a为0度或90度时,fy的时间平均值为0,从非定常角度看,fy始终有一定的脉动值

发自小木虫Android客户端
8楼2016-08-01 20:37:31
