[求助] 用MATLAB画nyquist曲线问题 已有2人参与

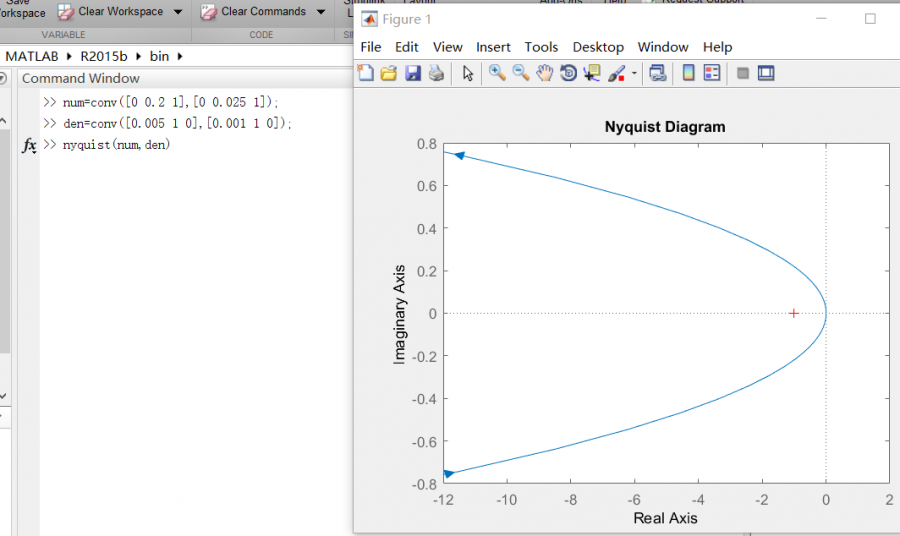

请各位看下我的代码哪里出错了，画出来的图就是不对。。。

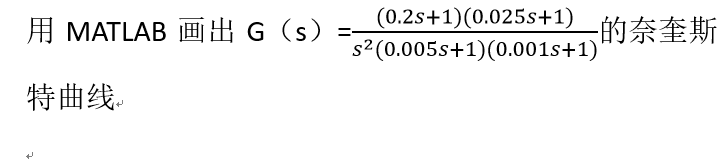

用MATLAB画nyquist曲线问题


用MATLAB画nyquist曲线问题-1
------------------------------

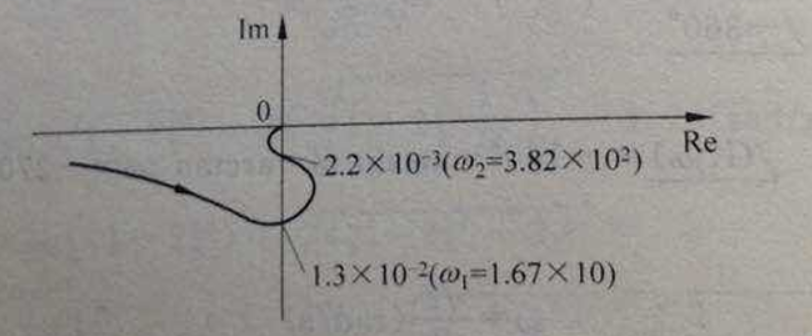

补上正确的图
用MATLAB画nyquist曲线问题-2
回复此楼

» 猜你喜欢
1楼 2016-07-21 18:32:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w年华

新虫 (初入文坛)
建议用help看一下nyquist函数的用法，这个问题应该不难，以前大三学自动控制原理的时候做过这个，后来都忘了～

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-07-22 23:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

w年华

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by w年华 at 2016-07-22 23:51:14
建议用help看一下nyquist函数的用法，这个问题应该不难，以前大三学自动控制原理的时候做过这个，后来都忘了～

刚试了一下，跟你结果一样，是不是你的Gs写错了？

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-07-23 00:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

任忍X

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
LeBlanc: 金币+20, ★★★★★最佳答案, 非常感谢！ 2016-07-23 18:55:46
matlab编程和图都没错 和答案一致

书上的图把y轴放大了很多倍数才得出的这个图，而且并没有按照响应的比例来画

你放大matlab在（0,0）处的图像可以发现Nyquist图是从III象限开始过虚轴到IV象限再过虚轴到III象限的。
赞一下 回复此楼
4楼2016-07-23 15:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LeBlanc

金虫 (小有名气)
引用回帖:
3楼: Originally posted by w年华 at 2016-07-23 00:15:25
刚试了一下，跟你结果一样，是不是你的Gs写错了？
...

都没错哈，楼下说的对，放大看，就是了~
