[求助] 端口分析及不在标距段断裂的原因

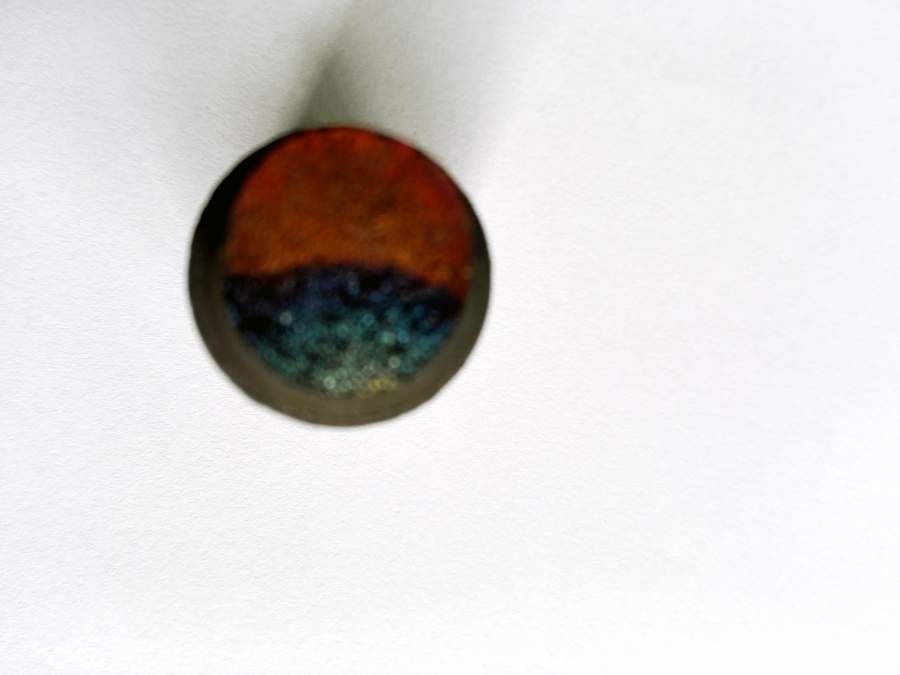

求大神指点！！！在做高温合金蠕变过程中，断裂位置及宏观端口形貌如下图所示。有如下问题请教：1是断裂从哪里开始？也就是裂纹最先从哪里萌生？为什么会呈现成蓝色和棕色两种颜色。   。2是断裂位置为何在螺纹连接处，该处直径较标距段大2个mm，标距段直径为10mm。   3是断裂位置老是在近螺纹段，有哪些原因？

端口分析及不在标距段断裂的原因


端口分析及不在标距段断裂的原因-1


端口分析及不在标距段断裂的原因-2


端口分析及不在标距段断裂的原因-3
回复此楼

» 猜你喜欢
1楼 2016-07-21 15:12:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一切水月

银虫 (小有名气)
有没有大神呀，求指导求指导

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-07-22 00:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rainstory

木虫 (正式写手)
螺纹处有缺陷，也有可能在拉伸时，样品没有夹好，受力不均

发自小木虫IOS客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

一切水月
3楼2016-07-22 06:24:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zy_flame

至尊木虫 (著名写手)
螺纹处的应力集中大。你的螺纹内径只比标距段大2mm，这明显不能抵消应力集中的影响。一般而言，孔周应力集中的区域会是一倍孔径范围。由于高温蠕变，塑形变形导致的影响还会加深。从试验角度，不建议加持段受到高温影响

发自小木虫IOS客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

一切水月
4楼2016-07-22 08:01:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一切水月

银虫 (小有名气)
送红花一朵
引用回帖:
3楼: Originally posted by rainstory at 2016-07-22 06:24:41
螺纹处有缺陷，也有可能在拉伸时，样品没有夹好，受力不均

第一次我也是这么认为的，但是有好几次都是这样，而且位置一样，不可能每次有缺陷或者样品没夹好吧，并且样品夹持是经过两个人检查的，不过还是谢谢你的指点啦。
赞一下 回复此楼
5楼2016-07-22 08:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一切水月

银虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by zy_flame at 2016-07-22 08:01:43
螺纹处的应力集中大。你的螺纹内径只比标距段大2mm，这明显不能抵消应力集中的影响。一般而言，孔周应力集中的区域会是一倍孔径范围。由于高温蠕变，塑形变形导致的影响还会加深。从试验角度，不建议加持段受到高温 ...

螺纹是M16的，百度知道内径为13.8mm。由于受设备限制，不能做到夹持段不受高温影响。如果我把样品整体缩小，应力不变，而载荷减小，你觉得这种影响会不会减小。你说的孔周应力集中的区域会是一倍孔径范围，是指螺纹周围的应力集中是标距段内径的一倍是吧。很感谢指导。
赞一下 回复此楼
6楼2016-07-22 09:01:53
