Danny_Ren金虫 (正式写手)
|
[求助]
ICEM画网格及Fluent边界类型选择问题 已有2人参与
|
||
|
1.画结构网格以及非结构网格时，最大最小的网格尺寸应该如何确定？ 2.建立周期边界条件时，是否关注周期面间的网格及几何尺寸的对应一致，而无需关注两周期面之间几何尺寸不连续？ 3.Fluent中求解，确定边界类型时，如果已知流场入口处压力而不知流场出口的状态，出口应该选择何种边界类型？ 烦请大神不吝赐教！！！ |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有69人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有11人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有7人回复
-
关于Filecode分析方法
已经有13人回复
-
各位道友，我要去昆明玩几天，回来见。
已经有8人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有22人回复
Danny_Ren
金虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 4175.4
- 散金: 64
- 帖子: 467
- 在线: 239.2小时
- 虫号: 2645452
- 注册: 2013-09-10
- 性别: GG
- 专业: 理论和计算化学
|

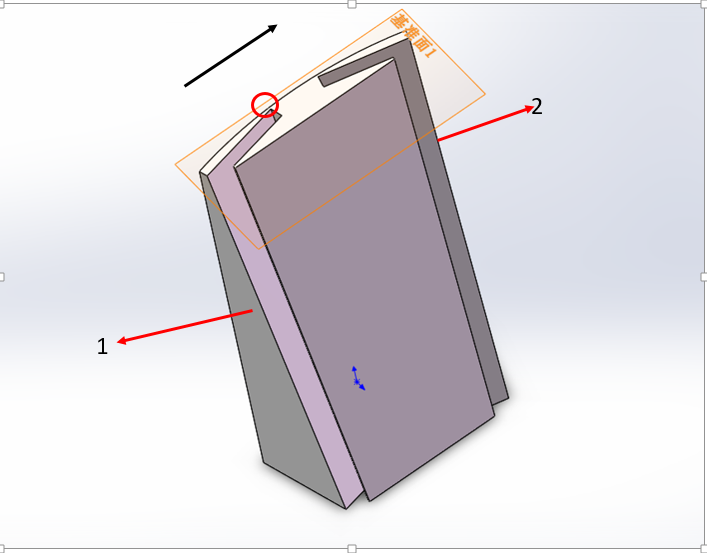

首先谢谢你的回复！ 1. 关于我第二个问题的由来，是我将网格导入Fluent时，Mesh Check后提示我"rotation inconsistent on zone 8. Please check periodic setup."，这个"inconsistent"就触发了我第二个问题。 接下来，我结合一个图片，再详细描述一下我的问题。图片中，标号为1、2的面为我要设置的周期边界，沿黑色箭头建立旋转周期边界。我的问题是，在建立旋转周期边界时，是否只考虑两边界之间(也就是面1和面2二者之间)的一致对映关系就可以，而无需关注这两个面中间几何体的尺寸变化，例如图中画圆圈部分的尺寸与边界处的尺寸并不一致(该不一致是否会导致fluent中提示inconsistent)？ 2. 那关于流量，有没有什么方法可以估计出来大概的值呢，我现在就只知道入口的压力。 烦请赐教   木虫提问.png |
3楼2016-07-19 11:16:43
mycc
专家顾问 (正式写手)
-
专家经验: +181 - 应助: 230 (大学生)
- 金币: 2589.6
- 红花: 35
- 帖子: 531
- 在线: 58.8小时
- 虫号: 881523
- 注册: 2009-10-23
- 性别: GG
- 专业: 流体力学
- 管辖: 仿真模拟
2楼2016-07-19 10:18:53
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Danny_Ren: 金币+12, ★★★很有帮助 2016-07-20 14:34:39
感谢参与，应助指数 +1
Danny_Ren: 金币+12, ★★★很有帮助 2016-07-20 14:34:39
|
问题1，最小尺寸这个没有极限吧，看计算机的承受能力和计算时间了。全局网格设定时最大尺寸的设定我一般设定为1/10~1/20几何尺寸，比如风机叶轮直径560，开始可以设置为32。然后就是局部加密的事情了，差不多也是这样子，关键部位可以多加一些。 问题2，有时候压缩机的CFD分析会用周期性网格来分析单个流道的流动，因为单个流道的流动就可以代表全流场的流动。所以如果两个周期面不同，我觉得用周期性边界是不合适的。 问题3，一般来速度（质量流率）/压力边界配合起来收敛的好，算得准。建议取得入口速度或是流量的值，出口可以用outflow。 |
4楼2016-07-19 13:20:38
Danny_Ren
金虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 4175.4
- 散金: 64
- 帖子: 467
- 在线: 239.2小时
- 虫号: 2645452
- 注册: 2013-09-10
- 性别: GG
- 专业: 理论和计算化学
5楼2016-07-19 14:10:20
