[求助] 阻抗图分析 已有4人参与

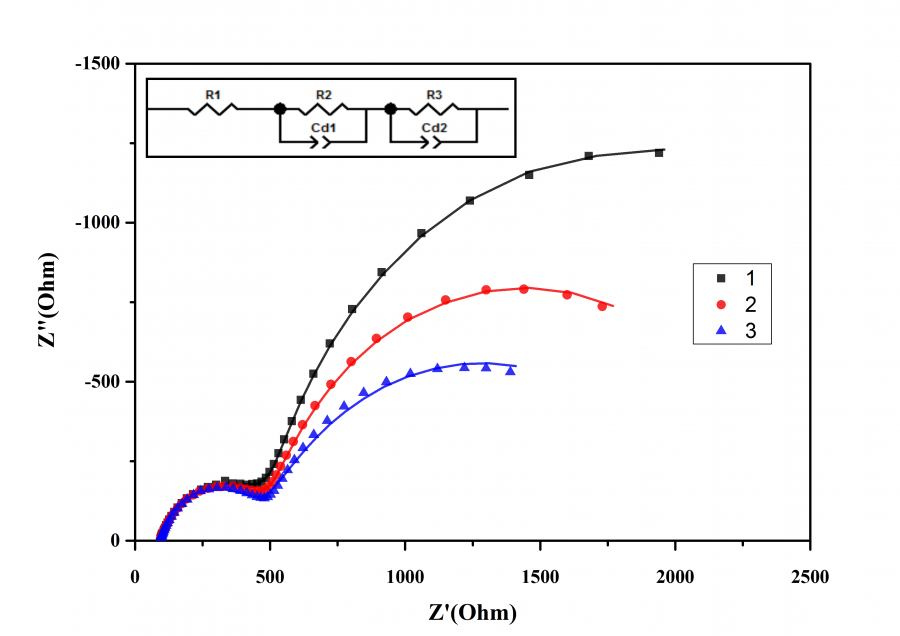

最近采用三电极测了阻抗，用Zview拟合作出结果已经画好图了。但是自己参考文献中看到的一般是只有一个半圆，拟合成一个溶液电阻和双电层电阻和电容。但是我测出来有两个半圆，拟合成了三个电阻，两个电容。具体的如图所示，不知道第二个半圆拟合出来的电阻和电容代表的是哪个部分啊。参比电极是氧化汞电极。请知道的虫友指教。

阻抗图分析
回复此楼

» 猜你喜欢
1楼 2016-07-15 15:23:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡西西123

木虫 (正式写手)
感谢参与，应助指数 +1
louderbe: 应助指数-1, 不得刷应助 2016-10-11 13:49:52
具体还得参考文献去解释吧，不过楼主拟合的非常漂亮啊
赞一下(1人) 回复此楼
I can make a difference!
2楼2016-07-15 16:36:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
你的测试频率是多少，决定后面那个是界面反应还是扩散的效应
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
3楼2016-07-16 00:15:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

424588043

新虫 (正式写手)
图形确实做的很漂亮，并且等效电路都画了，刚入门的要向你学习

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-07-16 00:46:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

杨玮3978

新虫 (初入文坛)
请问，你拟合出来的数据（实线）数据是怎么导出来的，我的导出来就没有了

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2016-08-31 17:06:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

咕咕咕咕咕颖

新虫 (初入文坛)

【答案】应助回帖

楼主 我和你的图一样 你知道怎么解释这种现象了吗 能分享一下吗

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-10-10 22:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)

【答案】应助回帖

★
louderbe: 金币+1 2016-10-11 13:50:02
不知道图中的1,2,3代表什么意思，是重复实验？还是不同的DC
注意到大圆会变化但是小圆基本不变。
有种可能，小圆可能是电极材料和电荷收集网之间的接触阻抗。如果可以的话，在OCP上加一个过电位再做阻抗，看看两个圆会不会变化。小圆的大小应该不会因为加了过电位而变化的。
赞一下 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
7楼2016-10-11 02:26:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黑大大呵呵

新虫 (小有名气)
您好，请问您的问题解决了吗？

发自小木虫Android客户端
赞一下 回复此楼
8楼2018-01-29 16:31:45
