小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 第一次测交流阻抗谱，很诡异。。。求解
北京石油化工学院2026年研究生招生接收调剂公告
51/1返回列表
查看: 1569  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ldlckp

银虫 (正式写手)

[求助] 第一次测交流阻抗谱，很诡异。。。求解 已有3人参与

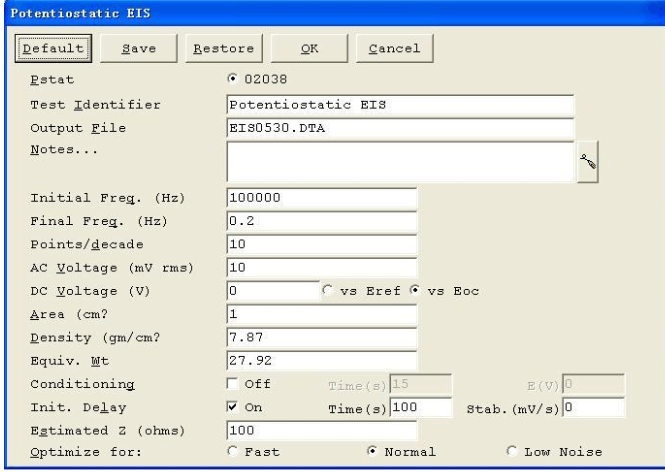

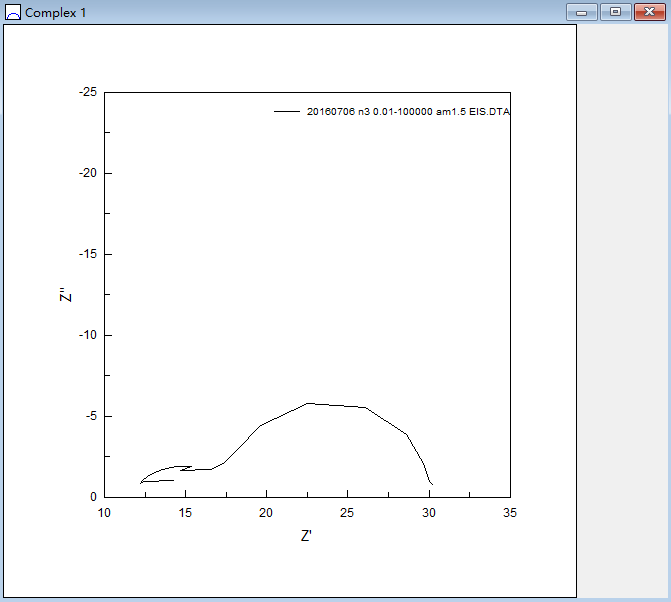

第一次学测试交流阻抗，测得的图谱如下， 我想请教一下第一段的曲线为什么会向内折， 而且图谱中间出现Z字形重叠，希望大神们多多指教，十分感激！所使用的Gamry电化学工作站的测试界面也已给出，（测试范围：0.01-100000Hz，Density 还有 Equiv.Wt 没有设置具体数值，其它参数和测试界面中的一模一样）

第一次测交流阻抗谱，很诡异。。。求解


第一次测交流阻抗谱，很诡异。。。求解-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-07-12 01:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zfp1001

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
确保测试装置没有问题并且周围没有电磁干扰，超声清洗也会有影响
赞一下 回复此楼
激情忍耐镇定坚持
2楼2016-07-12 10:34:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

EIS-bar

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ldlckp: 金币+5, ★有帮助, 谢谢！ 2016-07-21 04:48:12
根据上述阻抗谱图, 很清楚发现两个时间常数, 好似还可以, 虽然有一个或者几个点, 出现轻微的Z折线. 高频的开始几个点, 有些感抗的可能性,估计来源于电流量程的自动选择造成. 原因是溶液的电阻大约在10-15 OHM, 而输入100 OHM, 这样一来,仪器的测量量程会有些差别, 或许estimated Z 输入15 OHM, 这样一来测量量程的开始选择会好一点.
中间的一个点也有所偏离, 估计电解池放到法拉第笼子会好一些. 最好咨询一下他们的上海技术支持, 会了解更多信息.
赞一下(1人) 回复此楼
3楼2016-07-13 23:30:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ldlckp

银虫 (正式写手)
引用回帖:
3楼: Originally posted by EIS-bar at 2016-07-13 23:30:20
根据上述阻抗谱图, 很清楚发现两个时间常数, 好似还可以, 虽然有一个或者几个点, 出现轻微的Z折线. 高频的开始几个点, 有些感抗的可能性,估计来源于电流量程的自动选择造成. 原因是溶液的电阻大约在10-15 OHM, 而输 ...

请问第一段向内折可能是什么问题？多谢！
赞一下(1人) 回复此楼
4楼2016-07-21 04:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Sark3891

金虫 (正式写手)

【答案】应助回帖

从数据上看，这个型号的仪器在中频区的电化学阻抗数据有点乱。楼主可以找别的仪器测试一下，对比一下。
赞一下 回复此楼
5楼2016-07-28 10:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
