[求助]
Ansys Maxwell二维瞬态仿真给线圈加脉冲方波激励
|

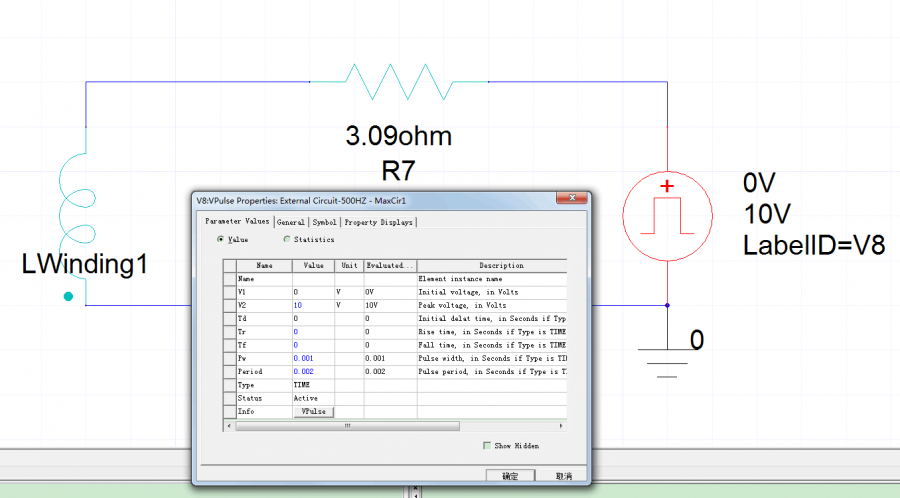

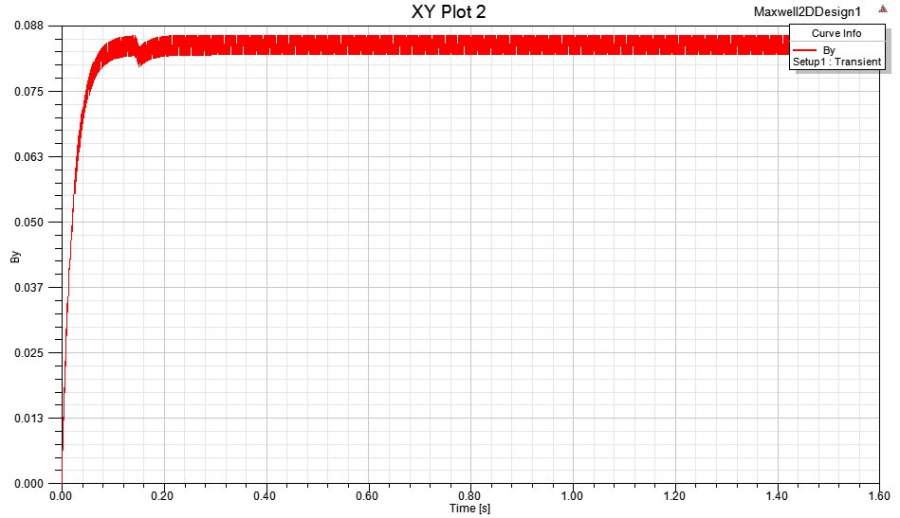

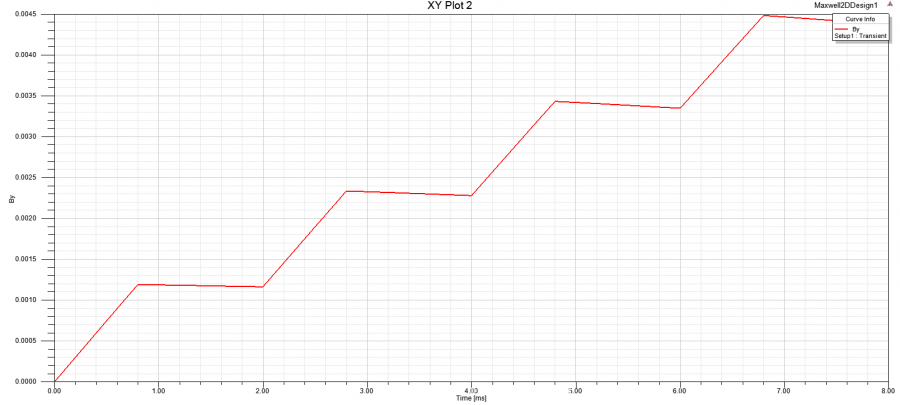

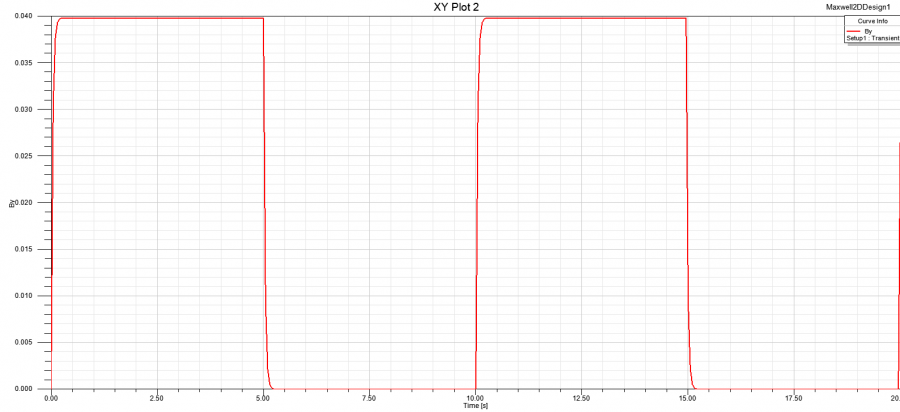

Ansys Maxwell二维瞬态仿真模型是400匝线圈的截面，就是第一张图中的那两个矩形，数据采集点设在线圈中轴线正下方，当把频率设置为0.1Hz时，磁感应强度与时间的关系曲线与所加脉冲方波几乎一样的，但把频率设置为500Hz时，磁感应强度与时间的关系曲线就变成“锯齿”上升状了，而且上升到某一值就稳定了，而之前有同学通COMOSOL仿真同样的东西，频率为500hz也是跟脉冲方波形状一样的，而且在实际检测过程中，输出的500Hz时磁感应强度与时间的关系曲线也应该是跟脉冲方波形状差不多的波形啊?这是怎么回事？难道是Maxwell加脉冲方波仿真有问题吗？求大神帮忙 线圈二维截面图.png  频率0.1Hz两个周期的图形.png  频率为500Hz四个周期的图形.png  500Hz脉冲方波外电路设置.png  多个周期.jpg |
