[求助]
刮刀涂布CIGS/CZTS/CIS的墨水成分及浓度 已有1人参与
|
||
|

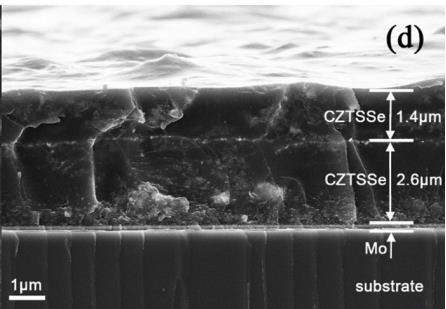

各位大虾吼啊~ 最近在用刮刀涂布的方式制备CZTS吸收层，用的是松油醇和乙基纤维素配置的墨水，墨水浓度为20mg/ml。刮刀涂布的厚度设定为40um。 根据以上参数，理论计算退火后得到的CZTS吸收层的厚度应该在200nm左右（退火后CZTS的密度按4g/ml计算，此数据来源于文献，认为可靠），刮刀涂布工艺共进行两次。 然而  SEM下看到的吸收层的厚度却相差甚远，第一次刮刀涂布退火后形成的CZTS吸收层的厚度为2.6um（理论值的13倍），第二次刮刀涂布退火后形成的CZTS吸收层的厚度为1.4um（理论值的7倍） 小女子百思不得其解  各位大侠帮忙分析一下原因，或者交流一下各位做这方面的大虾都是怎么配置墨水的，墨水浓度大概多少及刮刀涂布的参数 大恩不言谢 直接···   SEM.jpg@dut_ameng |
回复此楼
