| 查看: 1268 | 回复: 5 | |||
[求助]
等温退火生成变态珠光体且转变量很少 已有1人参与
|

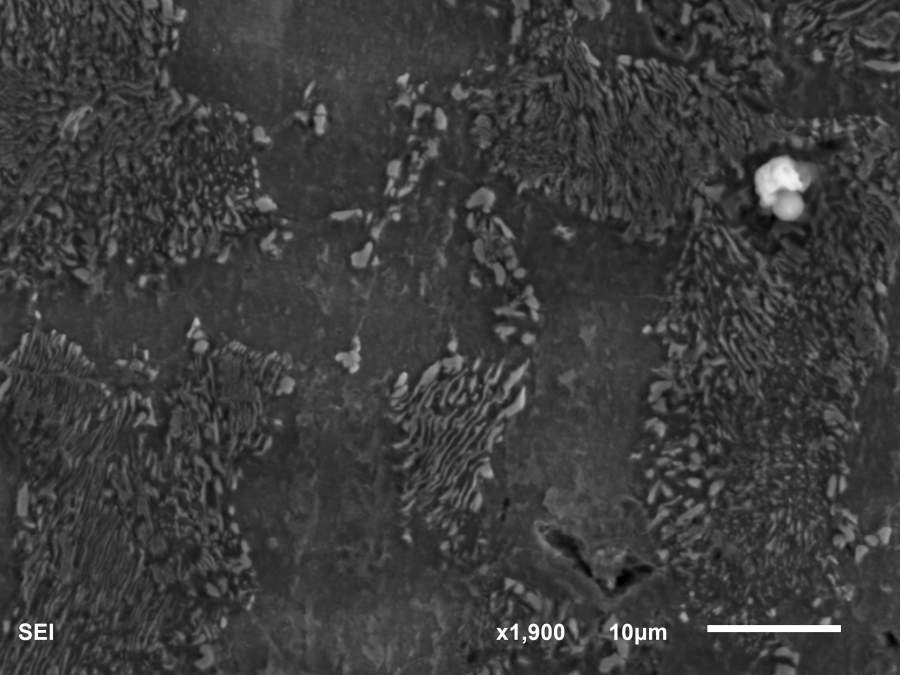

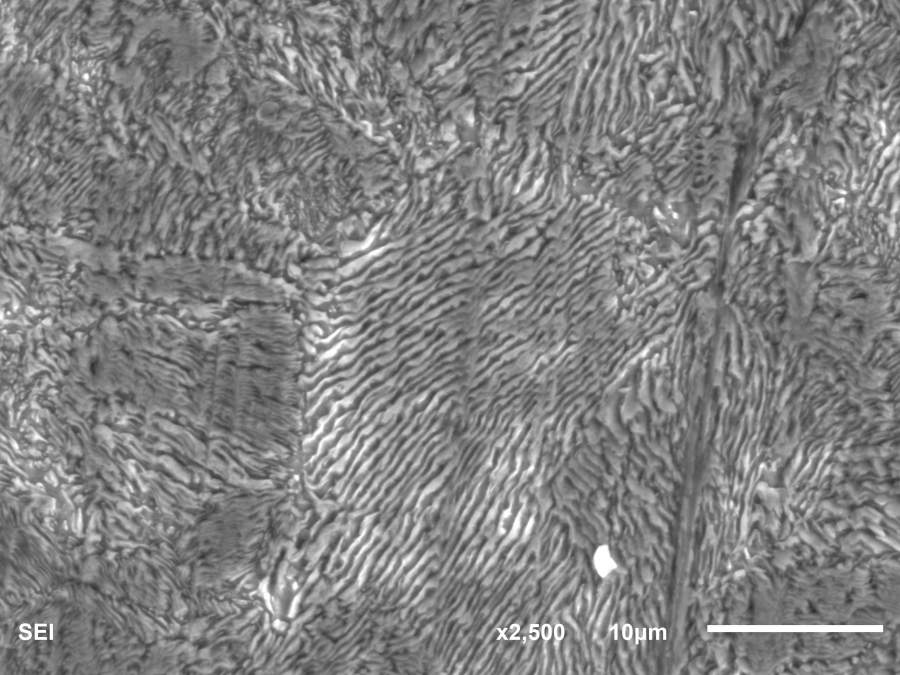

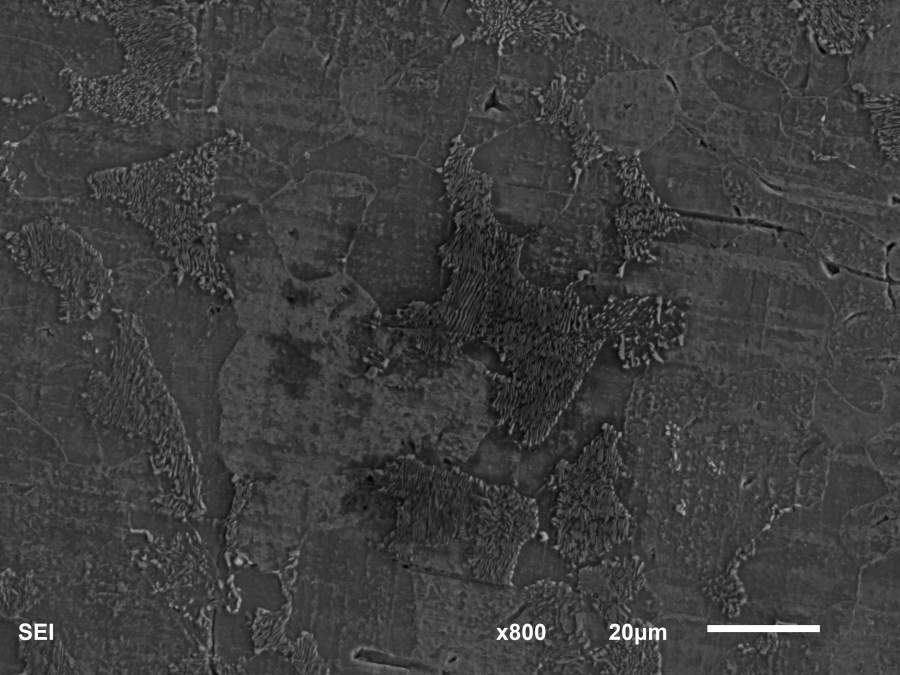

如题，材料为U71Mn，随炉升温到860℃奥氏体化2h，放入615℃盐浴炉中等温退火，保温后拿出来空冷。保温时间分别为15min，60min，120min。但是发现生成的组织都不一样，且珠光体形貌奇怪，望大神帮帮忙啊。 保温15min  保温60min  保温120min@wacky1980 |
回复此楼» 猜你喜欢
07化学303求调剂
已经有4人回复
-
化学工程085602 305分求调剂
已经有3人回复
-
一志愿河工大 081700 276求调剂
已经有3人回复
-
312求调剂
已经有6人回复
-
321求调剂
已经有3人回复
-
086000生物与医药292求调剂
已经有7人回复
-
085600 材料与化工 329分求调剂
已经有5人回复
-
材料与化工304求B区调剂
已经有3人回复
-
0856求调剂
已经有4人回复
-
机械学硕总分317求调剂！！！！
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 2006-2007北科大材料学复试题目（金属材料与热处理）
已经有0人回复
2楼2016-07-09 10:18:59
3楼2016-07-10 08:40:59
wacky1980
荣誉版主 (文坛精英)
懒羊羊V2.0版
-
专家经验: +234 - MM-EPI: 2
- 应助: 228 (大学生)
- 贵宾: 4.621
- 金币: 9449.2
- 散金: 31666
- 红花: 222
- 沙发: 33
- 帖子: 19909
- 在线: 2047.1小时
- 虫号: 1299060
- 注册: 2011-05-18
- 性别: GG
- 专业: 零件成形制造
- 管辖: 硕博家园
4楼2016-07-12 16:04:54
|
非常感谢您抽出时间来回答我的问题。我是想通过不同温度的等温退火得到不同片层局的珠光体。然后不同的保温时间想找到一个好一点的退火工艺。做完后发现生成的珠光体没有规律，且有大部分不是珠光体的组织存在。想知道怎么改善一下让他生成比较均匀的珠光体。因为等温退火后大部分都生成了珠光体，所以等温热处理后空冷也可以的。 发自小木虫Android客户端 |
5楼2016-07-13 12:44:11
6楼2016-12-30 14:08:24
6
