[求助] Fluent interface 两侧网格类型必须相同吗？ 已有2人参与

Fluent  interface 两侧网格类型必须相同吗？

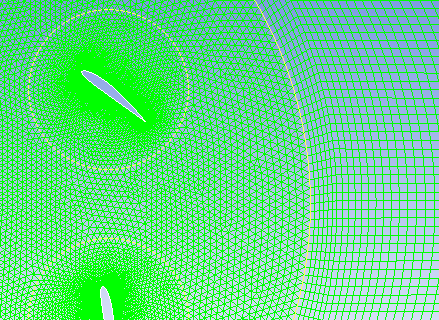

我用滑移网格 两侧 非别是 四边形 和三角形网格，结果interface两侧物理量完全不连续，该怎么设置？
还有请问压力出口 的压力怎么设置？

Fluent  interface 两侧网格类型必须相同吗？
回复此楼

» 猜你喜欢
1楼 2016-07-08 17:56:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

九天重游

新虫 (小有名气)
这个不应该啊，不管你做的什么网格，在merge的时候都已经是非结构网格了呀。除非你的两块区域网格质量差别太大。另外，压力出口的压力就设置成实际值啊，你不知道是多少吗

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-07-09 07:35:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
2楼: Originally posted by 九天重游 at 2016-07-09 07:35:34
这个不应该啊，不管你做的什么网格，在merge的时候都已经是非结构网格了呀。除非你的两块区域网格质量差别太大。另外，压力出口的压力就设置成实际值啊，你不知道是多少吗
...

gauge pressure 就设置成用压力计测得的压力吗？
赞一下 回复此楼
3楼2016-07-09 08:48:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuwenhua625

银虫 (小有名气)
引用回帖:
3楼: Originally posted by xuwenhua625 at 2016-07-09 08:48:58
gauge pressure 就设置成用压力计测得的压力吗？...

操作压力 也设置成测得的压力 还是 0？
赞一下 回复此楼
4楼2016-07-09 08:55:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一只架子猪

铜虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xuwenhua625: 金币+3, ★★★很有帮助 2016-07-11 19:19:20
http://muchong.com/bbs/viewthread.php?tid=10436361

可以参考一下
一般情况下要保证交界面上两边的几何一致
1交接面几何不一致情况进行interface配对会在不一致部分生成wall类型边界
2网格可以不一致，在网格编辑软件里使用节点对齐或不对齐应该都是可以的，区别我没试过题主可以试一试看看结果
赞一下 回复此楼
毫无作为
5楼2016-07-09 15:35:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xuwenhua625: 金币+2, ★★★很有帮助 2016-07-11 19:19:24
可以不一致，结构网格和非结构网格都可以凑成一对interface，不用merge节点。
赞一下 回复此楼
6楼2016-07-11 14:48:51
