[求助] 阻抗谱分析 已有2人参与

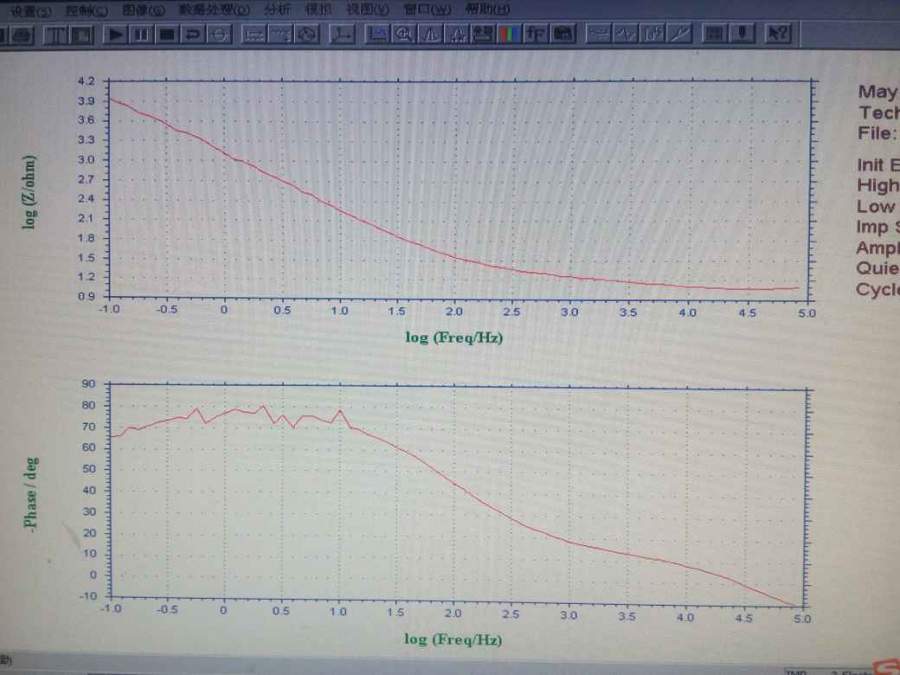

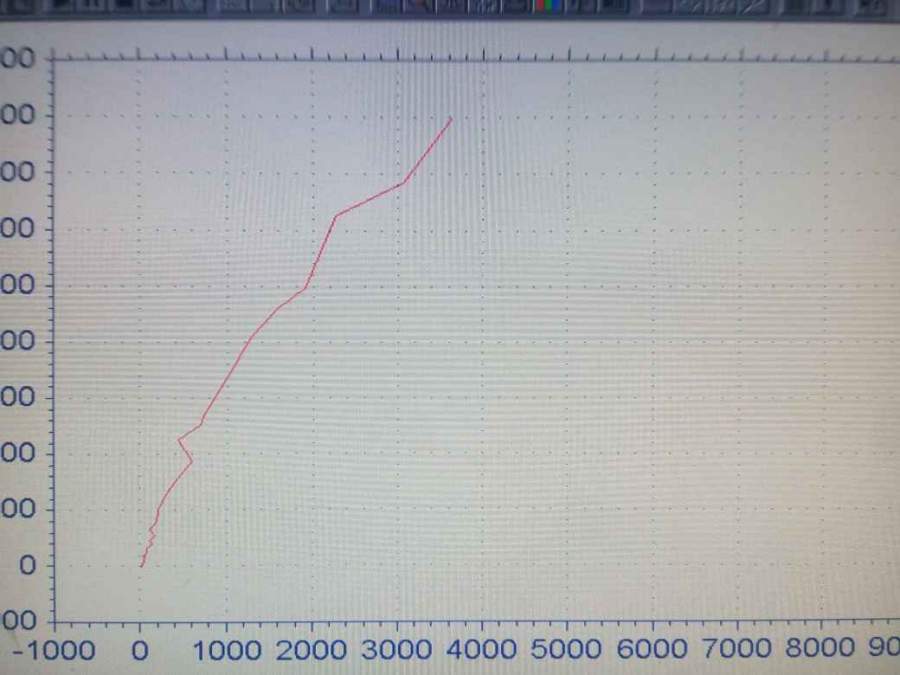

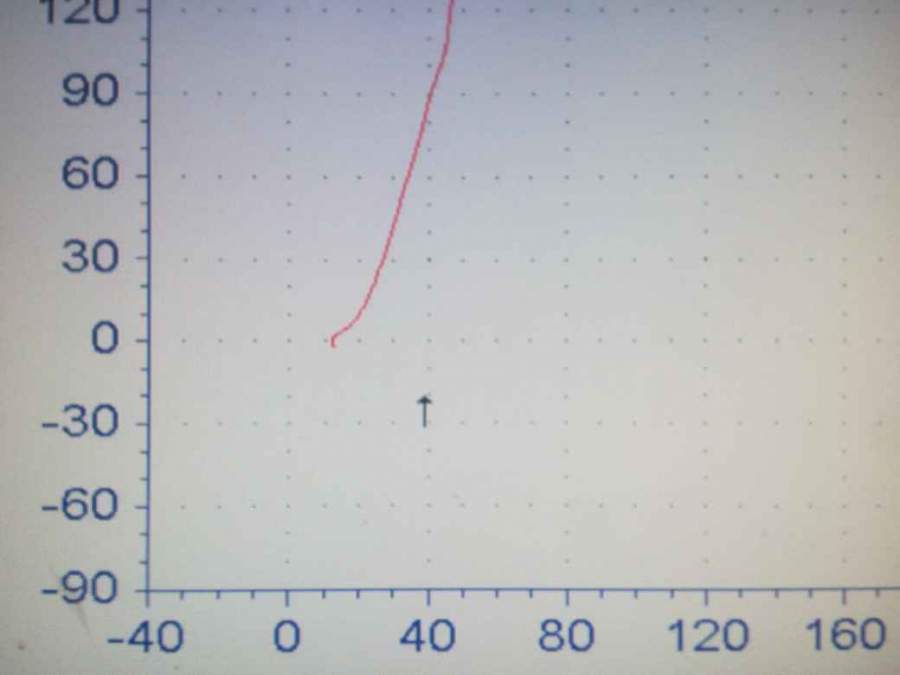

波特图，能奎斯特图如下，最后一张图是高频区的放大图，有个容抗弧，请问可以看出哪些信息，时间常数是二吗？

阻抗谱分析


阻抗谱分析-1


阻抗谱分析-2


@langzhizhou @a88592718 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-07-08 11:39:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

langzhizhou

版主 (职业作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 岚子8023 at 2016-07-09 14:21:50
大神好时间常数是不是只能从波特图上看出？怎么看出有几个？波峰吗？
...

大概就是波特图 频率图的波峰对应的频率；有点偏，大致差不多

发自小木虫IOS客户端
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2016-07-09 14:25:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
lz你这个阻抗图，具体测试的是什么体系，
nyquist图前面的半圆好解释，一个小的反应界面，后面的都是体系扩散吗？或者说你这体系，反应主要是扩散影响？
时将常数，大概在10000-50000左右
赞一下(1人) 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2016-07-09 02:08:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岚子8023

新虫 (初入文坛)
感谢参与，应助指数 +1
langzhizhou: 应助指数-1, 非应助 2016-07-09 18:19:41
引用回帖:
2楼: Originally posted by langzhizhou at 2016-07-09 02:08:05
lz你这个阻抗图，具体测试的是什么体系，
nyquist图前面的半圆好解释，一个小的反应界面，后面的都是体系扩散吗？或者说你这体系，反应主要是扩散影响？
时将常数，大概在10000-50000左右

大神好时间常数是不是只能从波特图上看出？怎么看出有几个？波峰吗？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-07-09 14:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

传传奇不奇

金虫 (小有名气)
引用回帖:
2楼: Originally posted by langzhizhou at 2016-07-09 02:08:05
lz你这个阻抗图，具体测试的是什么体系，
nyquist图前面的半圆好解释，一个小的反应界面，后面的都是体系扩散吗？或者说你这体系，反应主要是扩散影响？
时将常数，大概在10000-50000左右

材料在腐蚀过程有钝化膜产生，我用的三电极体系，这个图容抗弧后面的都是韦伯阻抗吗？时间常数是几？

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-07-09 14:46:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

岚子8023

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
4楼: Originally posted by langzhizhou at 2016-07-09 14:25:22
大概就是波特图 频率图的波峰对应的频率；有点偏，大致差不多
...

谢谢～还会继续关注您继续学习的！

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-07-09 14:55:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peng0427

新虫 (初入文坛)
楼主好，为什么你的图下面不是一个半圆，这是什么原因，小白求教
赞一下 回复此楼
7楼2016-07-11 13:41:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cqstan

铜虫 (初入文坛)
楼主好，你后面用的拟合电路大概是什么形式的呢？
赞一下 回复此楼
8楼2016-08-31 11:19:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
