| 查看: 1476 | 回复: 11 | ||||
[求助]
求助一个关于热处理的问题(O_O)？谢谢大家 已有4人参与
|
||||

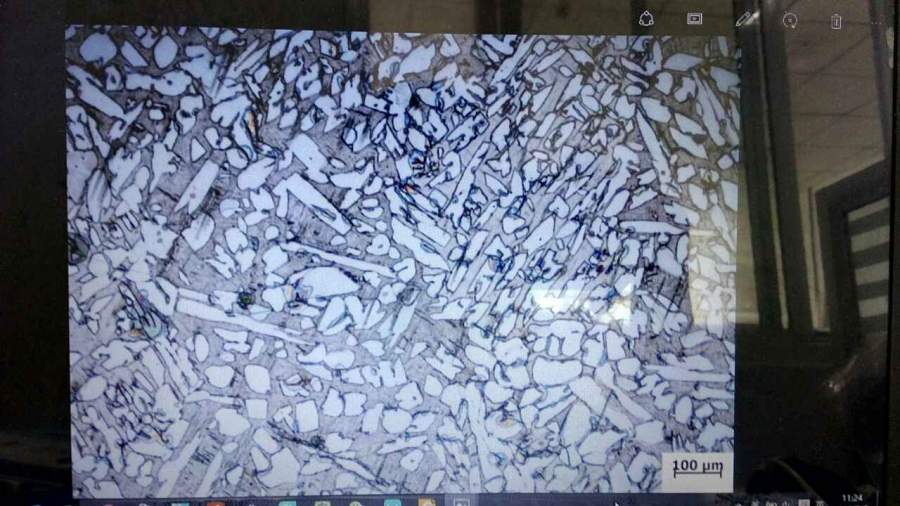

TC4 1000度一小时空冷，为何会出现大量不规则初生α。谢谢大家 @comma @wacky1980 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
参与限项
已经有3人回复
-
假如你的研究生提出不合理要求
已经有7人回复
-
实验室接单子
已经有4人回复
-
全日制（定向）博士
已经有4人回复
-
对氯苯硼酸纯化
已经有3人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有12人回复
-
不自信的我
已经有12人回复
-
所感
已经有4人回复
-
要不要辞职读博？
已经有7人回复
-
北核录用
已经有3人回复
» 本主题相关价值贴推荐，对您同样有帮助:
YUYONG8888
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 50.6
- 散金: 32
- 红花: 1
- 帖子: 64
- 在线: 66.4小时
- 虫号: 2833560
- 注册: 2013-11-28
- 性别: GG
- 专业: 金属基复合材料
谁抢我名字2楼2016-07-08 12:10:07
3楼2016-07-08 12:52:35
4楼2016-07-08 12:53:01
zbhwel
专家顾问 (知名作家)
-
专家经验: +782 - MM-EPI: 7
- 应助: 1730 (讲师)
- 贵宾: 0.259
- 金币: 23097.1
- 散金: 1738
- 红花: 272
- 沙发: 22
- 帖子: 5197
- 在线: 1050.7小时
- 虫号: 2249580
- 注册: 2013-01-19
- 性别: GG
- 专业: 金属结构材料
- 管辖: 材料工程
【答案】应助回帖
感谢参与，应助指数 +1
|
通常，TC4的相变点最高在1000℃左右，具体相变点随化学成分而波动，该批合金的相变点是975℃也属于正常范围，但稍微有点低。 那么，既然是在1000℃（即相变点以上）加热就属于β区加热，在加热过程中全部转化为β相，不可能有等轴的初生a相，在冷却过程中β相会发生转变析出a相，也就是β相变成转变β相，最终的组织是转变β相，也是a条状组织+残余β相，这是空冷组织，如果是水冷就是a针状组织+残余β相，当然也会存在晶界a或块状a，但无论如何等不会存在等轴初生a。 但楼主的金相组织中存在很多等轴初生a和条状a相以及残余β相，那只能说明实际温度是在相变点温度以下，即实际温度是小于975℃，根据初生a相的含量，估计实际加热的温度大约在955℃左右，至于楼主的炉子加热温度为1000℃，那只能说明炉温不准确，距离实际温度相差太大。 另外，楼主的相变点不知是怎么测量的？我们通常使用连续升温金相法测试相变点，炉温均匀性≤±3℃，每半年或每季度标温一次，炉子精度最低要求为二级精度，测金相是每隔5℃一个试样。所以，钛合金对于炉温精度要求很高。通常显微组织和实际温度在相变点附近对应差异非常明显，需要高精度的炉子才能保证这种对应的精度，尤其是初生a相的含量每5℃都会有差异！ 由此可以看出，此次实验的炉子温差太大，估计偏差在不小于40℃. |
» 本帖已获得的红花（最新10朵）
7楼2016-07-09 23:06:29
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17180.3
- 红花: 102
- 帖子: 3285
- 在线: 959小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
5楼2016-07-08 15:39:42
YUYONG8888
铁虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 50.6
- 散金: 32
- 红花: 1
- 帖子: 64
- 在线: 66.4小时
- 虫号: 2833560
- 注册: 2013-11-28
- 性别: GG
- 专业: 金属基复合材料
6楼2016-07-09 21:18:15
8楼2016-07-10 20:12:35
9楼2016-07-11 08:48:21
10楼2016-07-11 08:49:18
