[求助] ANSYS的结果文件里面的节点力是怎么得到的？跪求指导 已有1人参与

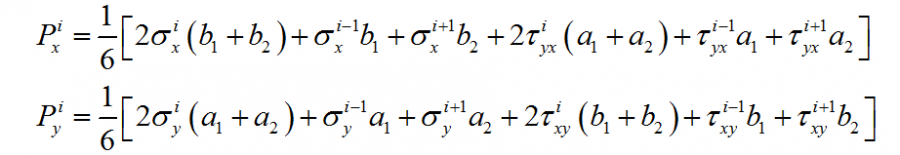

是不是通过单元的节点应力解乘以节点距离得到的啊？帮助文档内容太多了，没有找到，如果是的话，是不是大概下面这个公式啊？
ANSYS的结果文件里面的节点力是怎么得到的？跪求指导
回复此楼

» 猜你喜欢
如果每个人都理解你，你得普通成什么样
1楼 2016-07-05 19:53:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
求出节点位移后，根据单元矩阵公式：
      [Ke] {Ue} = {Fe}
    可以直接得到单元的节点力。然后对围绕节点的单元节点力求和就得到节点的合力。一般情况，节点合力等于作用在节点上的外力；如果没有外力作用，节点合力为零。
    不过，对于约束节点，得到的节点合力中包含了约束反力。
赞一下 回复此楼
2楼2016-07-06 08:37:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

野狼123151

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by shgao20 at 2016-07-06 04:37:21
求出节点位移后，根据单元矩阵公式：
       {Ue} = {Fe}
    可以直接得到单元的节点力。然后对围绕节点的单元节点力求和就得到节点的合力。一般情况，节点合力等于作用在节点上的外力；如果没有外力作用，节点合 ...

嗯，好的，谢谢你

发自小木虫Android客户端
回复此楼
如果每个人都理解你，你得普通成什么样
3楼2016-07-06 09:41:21
