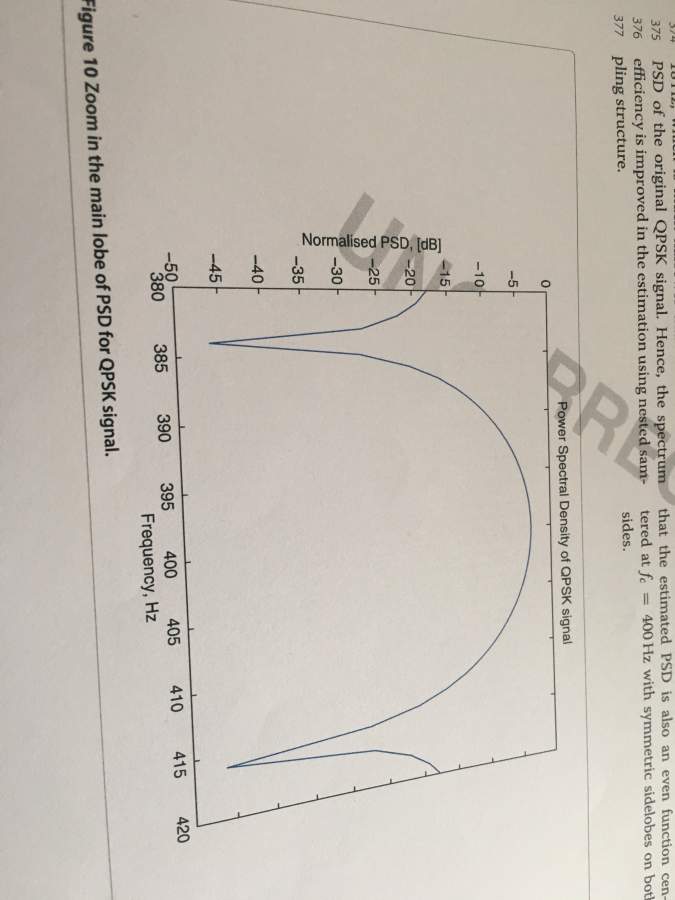

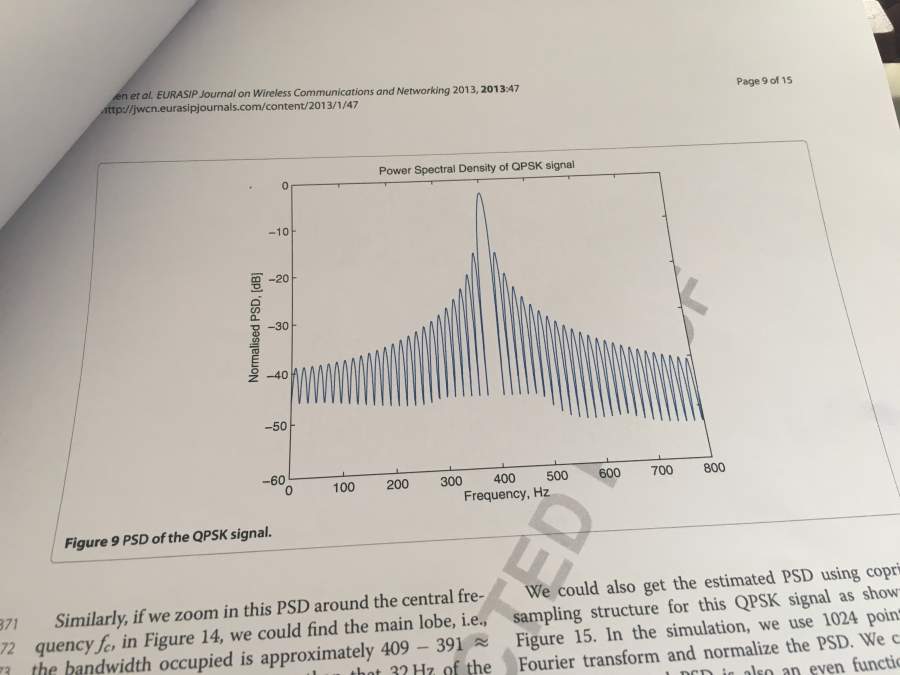

网上下的程序,出来的图和文献完全不一样,球大神指导
T=1/50; % 基带信号宽度,也就是频率
fc=2/T; % 载波频率
ml=2; % 调制信号类型的一个标志位
nb=100; % 传输的比特数
delta_T=T/200; % 采样间隔
fs=1/delta_T; % 采样频率
SNR=0; % 信噪比
t=0:delta_T:nb*T-delta_T; % 限定t的取值范围
N=length(t); % 采样数
%------------------------- 调制部分 % 基带信号的产生
data=randn(1,nb)>0.5;
datanrz=data.*2-1;
data1=zeros(1,nb/delta_T);
for q=1:nb
data1((q-1)/delta_T+1:q/delta_T)=datanrz(q);
end
% 串并转换,将奇偶位数据分开
idata=datanrz(1:ml nb-1));
qdata=datanrz(2:ml:nb);
% QPSK信号的调制
ich=zeros(1,nb/delta_T/2);
for i=1:nb/2
ich((i-1)/delta_T+1:i/delta_T)=idata(i);
end
for ii=1:N/2
a(ii)=sqrt(2/T)*cos(2*pi*fc*t(ii));
end
idata1=ich.*a;
qch=zeros(1,nb/2/delta_T);
for j1=1:nb/2
qch((j1-1)/delta_T+1:j1/delta_T)=qdata(j1);
end
for jj=1:N/2
b(jj)=sqrt(2/T)*sin(2*pi*fc*t(jj));
end
qdata1=qch.*b;
s=idata1+qdata1;
ss=abs(fft(s));
h=spectrum.welch;
figure(1)
subplot(3,2,1);
plot(data1),title('基带信号');
axis([0 20000 -2 2]);
subplot(3,2,2);
psd(h,data1,'fs',fs),title('基带信号功率谱密度');
subplot(3,2,3);
plot(s),title('调制信号');
axis([0 500 -3 3]);
subplot(3,2,4);
psd(h,ss,'fs',fs),title('调制信号功率谱密度');
