[求助] workbench中接触与约束问题,求大神解答??

我的结构是三层材料粘接在一起的圆盘A(圆盘半径50mm,厚度最大300um,最小2um),圆盘在受温度与压力作用时,由于温度降低并且热膨胀系数不同,结构会收缩且向上凸。在压力作用下结构不会向上凸,但是压力减小为0时,结构会向上凸(接触状态从有到无,边线与刚体接触)。

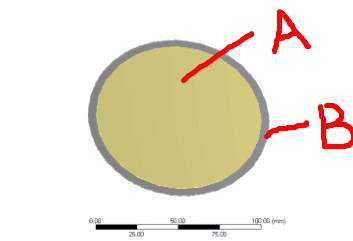

我在workbench中用瞬态模块分析,在结构下方新加了一个稍大的圆盘B,将其设置为刚体,接触设置为与地固定,圆盘A下表面与圆盘B设置为粗糙,施加压力与温度载荷,对圆盘A下表面最边缘的线设置厚度方向位移为0,但是求解过程中总是显示不收敛。是不是这样的约束不够,还是接触有问题?

workbench中接触与约束问题,求大神解答??
