[求助] 阻抗谱分析 已有2人参与

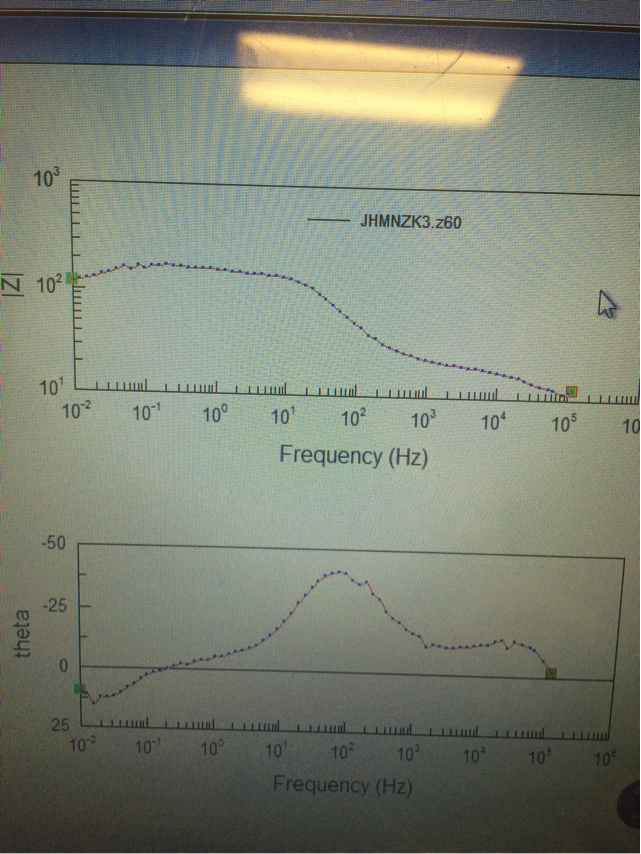

电化学阻抗谱怎么看时间常数啊啊啊。

阻抗谱分析


阻抗谱分析-1


@langzhizhou 发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2016-07-01 20:25:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
时间常数，大概来判断界面反应的类型归属
简单的看，BODe-频率相位角图，那两个峰，对应的频率，大概就是时间常数有偏差
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

哆哆3344
何处高楼无可醉，谁家红袖不相怜！
2楼2016-07-02 01:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lll1992

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
两个时间常数，再加上电感
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

哆哆3344
3楼2016-07-02 08:47:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哆哆3344

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by langzhizhou at 2016-07-02 01:22:31
时间常数，大概来判断界面反应的类型归属
简单的看，BODe-频率相位角图，那两个峰，对应的频率，大概就是时间常数有偏差

时间常数有偏差是什么意思啊？这个阻抗谱的等效电路怎么拟合啊？？？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-07-05 11:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哆哆3344

新虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by lll1992 at 2016-07-02 08:47:44
两个时间常数，再加上电感

电感是从哪里看出来的？？

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-07-05 11:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lll1992

金虫 (初入文坛)
引用回帖:
5楼: Originally posted by 哆哆3344 at 2016-07-05 11:03:52
电感是从哪里看出来的？？
...

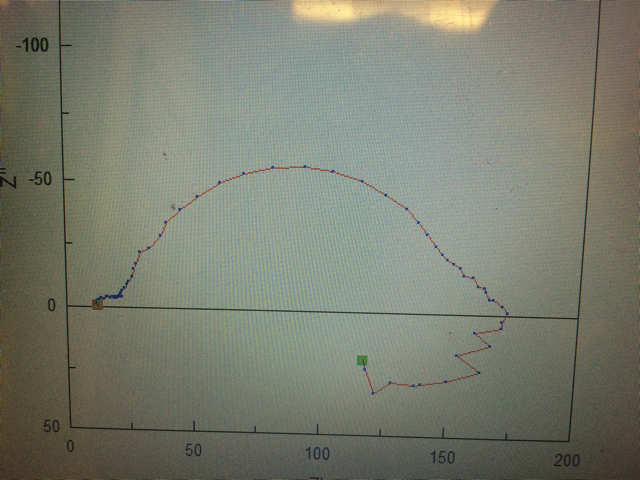

在低频区，Nyquist图上有像负方向的弯曲
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

哆哆3344
6楼2016-07-12 18:28:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哆哆3344

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by lll1992 at 2016-07-12 18:28:21
在低频区，Nyquist图上有像负方向的弯曲...

这个图横坐标下边那一小部分怎么拟合等效电路吖。。

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-07-12 19:16:13
