应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 计算模拟区 » 第一性原理 » MS » CASTEP计算合金的层错能
101/1返回列表
查看: 2990  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

想了想2008

铁杆木虫 (著名写手)

[求助] CASTEP计算合金的层错能 已有1人参与

请问各位大神，ＣＡＳＴＥＰ可以计算合金的层错能吗？如何计算？有相关的资料吗？谢谢大家。
回复此楼

» 收录本帖的淘帖专辑推荐

高熵合金

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-07-01 11:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs0218

金虫 (正式写手)

DDr.

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
想了想2008: 金币+30, ★★★很有帮助 2016-07-02 09:48:41
能错模型和理想模型的能量差，除以结合面积。
γ = (E_{isf} − E_{0))/A
只要建立层错的模型就好了，这在MS 里很简单了。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

想了想2008
路漫漫其修远兮
2楼2016-07-02 04:46:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

想了想2008

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
2楼: Originally posted by hs0218 at 2016-07-02 04:46:54
能错模型和理想模型的能量差，除以结合面积。
γ = (E_{isf} − E_{0))/A
只要建立层错的模型就好了，这在MS 里很简单了。

您好，感谢您的回复，层错模型建好了，我建的的2*4*1的胞，删除了一些原子，总共54个原子。您的意思是我再建一个相同原子的完整胞，计算能量之后相减吗？还有就是这个能量是选哪个呢？直接在几何优化时候算的，还是优化之后再在energy模式下算呢？接触CASTEP没多久不是很懂，还请大侠多多指教哈。
赞一下 回复此楼
3楼2016-07-02 09:48:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs0218

金虫 (正式写手)

DDr.

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
想了想2008: 金币+20, ★★★很有帮助 2016-07-03 09:42:48
引用回帖:
3楼: Originally posted by 想了想2008 at 2016-07-02 09:48:14
您好，感谢您的回复，层错模型建好了，我建的的2*4*1的胞，删除了一些原子，总共54个原子。您的意思是我再建一个相同原子的完整胞，计算能量之后相减吗？还有就是这个能量是选哪个呢？直接在几何优化时候算的，还是 ...

你现在所说的已经不简单是castep的问题，是层错能计算了
理论上，你得去查下文献
你建立层错，然后去优化它，可能个层错不稳定状态会被优化到接近理想晶体
所以我认为可以不优化或者固定某些原子层
赞一下 回复此楼
路漫漫其修远兮
4楼2016-07-02 13:56:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

想了想2008

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by hs0218 at 2016-07-02 13:56:40
你现在所说的已经不简单是castep的问题，是层错能计算了
理论上，你得去查下文献
你建立层错，然后去优化它，可能个层错不稳定状态会被优化到接近理想晶体
所以我认为可以不优化或者固定某些原子层...

感谢您的回复，倒是查了一部分文献，不过文献上对于层错能的具体计算基本都没有详述，所以自己就觉得无所适从。其实我不太明白的是，您所说的层错模型和理想模型的能量差--这个能量是指什么能量，用CASTEP如何计算呢？还请大神帮忙解答一下。

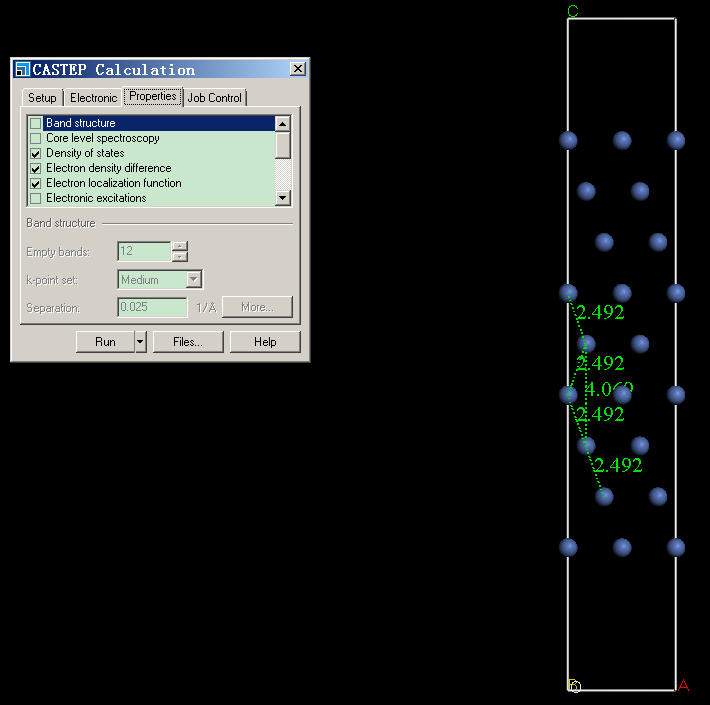

CASTEP计算合金的层错能

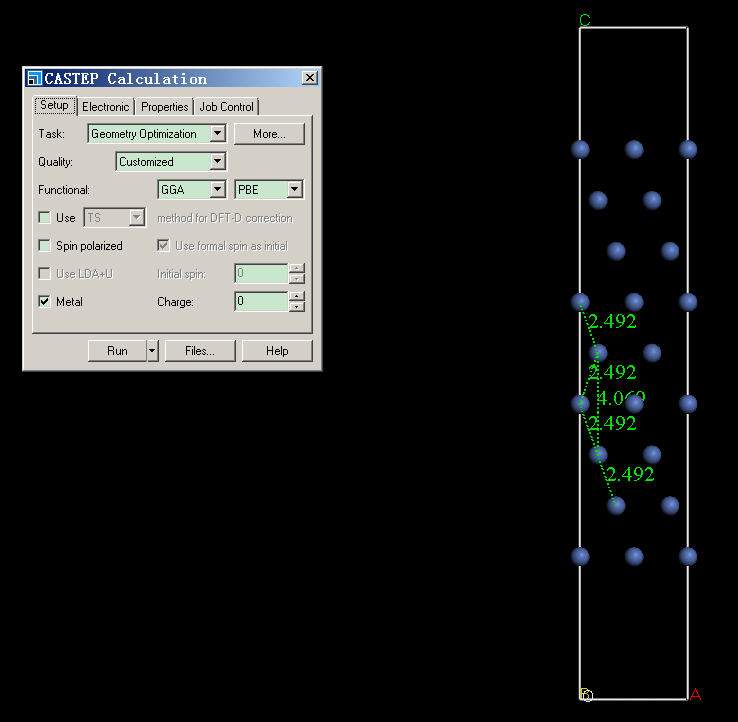

CASTEP计算合金的层错能-1
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

winpz
5楼2016-07-03 09:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs0218

金虫 (正式写手)

DDr.

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
想了想2008: 金币+50, ★★★★★最佳答案 2016-07-04 10:19:20
引用回帖:
5楼: Originally posted by 想了想2008 at 2016-07-03 09:42:15
感谢您的回复，倒是查了一部分文献，不过文献上对于层错能的具体计算基本都没有详述，所以自己就觉得无所适从。其实我不太明白的是，您所说的层错模型和理想模型的能量差--这个能量是指什么能量，用CASTEP如何计算 ...

这么说吧，理想模型就是你图中ABCABC.....的原子堆垛,没有缺少原子层，也没有原子层之间的位移，这是理想的原子堆垛，这么说吧，你用FCC的{111}面建立的一个理想的原子堆垛就可以看作是理想桌子堆垛
你为了模拟晶体的原子层错，会建立不同的模型，比如少了一层原子，ABCBC(ABC)^{n},这样的视为你模拟的缺陷晶体，这样你来做理想和缺陷模型的能量差（注意eV/atom），就是简单的超胞模型的方法

其实你可以考虑下另外一个Axial Next-Nearest-Neighbor Ising (ANNNI) model,具体出处见文献：P. J. H. Denteneer and W. van Haeringen, J. Phys. C 20, L883(1987).

个人感觉SFE已经被做的很多了，至于你说看别人的文献找不到方法，这是你经验的问题，第一原理本来就是需要针对自己的体系做很多的测试，并不是一眼就可以读懂别人的计算细节，或者一次计算就可以达到合理结果。

原子在不同晶面的堆垛不是那么简单的问题，你需要去多看看书，重要的是自己得手动的推算很多滑移的方向和矢量，以及借助一些程序。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

想了想2008
路漫漫其修远兮
6楼2016-07-03 20:52:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

想了想2008

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
6楼: Originally posted by hs0218 at 2016-07-03 20:52:45
这么说吧，理想模型就是你图中ABCABC.....的原子堆垛,没有缺少原子层，也没有原子层之间的位移，这是理想的原子堆垛，这么说吧，你用FCC的{111}面建立的一个理想的原子堆垛就可以看作是理想桌子堆垛
你为了模拟晶 ...

嗯，好的，谢谢您的指导。我再好好学习一下。有问题的哈还要跟您请教哈
赞一下 回复此楼
7楼2016-07-04 10:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

周结巴

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by hs0218 at 2016-07-03 20:52:45
这么说吧，理想模型就是你图中ABCABC.....的原子堆垛,没有缺少原子层，也没有原子层之间的位移，这是理想的原子堆垛，这么说吧，你用FCC的{111}面建立的一个理想的原子堆垛就可以看作是理想桌子堆垛
你为了模拟晶 ...

大神你好  我最近刚刚接触层错 能否加个联系方式请教您一些问题
赞一下 回复此楼
8楼2016-10-11 10:41:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1063429862

新虫 (正式写手)
请问，MS计算需要用哪个级别计算机？必须要工作台吗？

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-10-11 11:03:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

winpz

金虫 (正式写手)
送红花一朵
引用回帖:
5楼: Originally posted by 想了想2008 at 2016-07-03 09:42:15
感谢您的回复，倒是查了一部分文献，不过文献上对于层错能的具体计算基本都没有详述，所以自己就觉得无所适从。其实我不太明白的是，您所说的层错模型和理想模型的能量差--这个能量是指什么能量，用CASTEP如何计算 ...

很想知道此模型是怎么做的，求教
赞一下 回复此楼
10楼2016-10-19 09:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 想了想2008 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
