小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » CAD/CAM » 不同平面的弯管用solidworks怎么画
201/2返回列表12下一页
查看: 8587  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zhouwensmile

铁杆木虫 (著名写手)

[求助] 不同平面的弯管用solidworks怎么画 已有2人参与

不同平面的弯管用solidworks怎么画

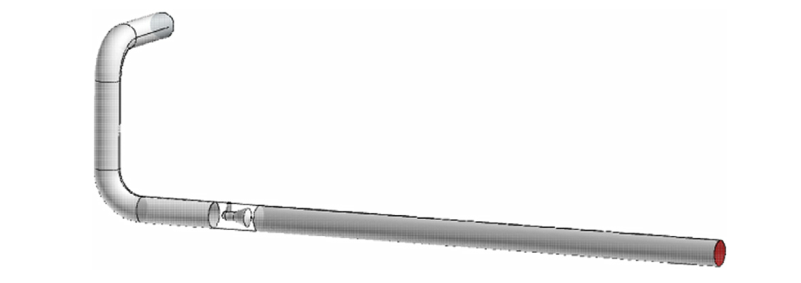

如图所示，请问不同平面的两个弯管怎么画呢？能详细点么？，先谢了

只用画两个不同平面的弯管，管道里面的锥体不用画
回复此楼

» 猜你喜欢
思考之后努力
1楼 2016-07-01 11:41:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

anopos

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhouwensmile: 金币+50, ★★★很有帮助, 谢谢 2016-07-01 12:06:38

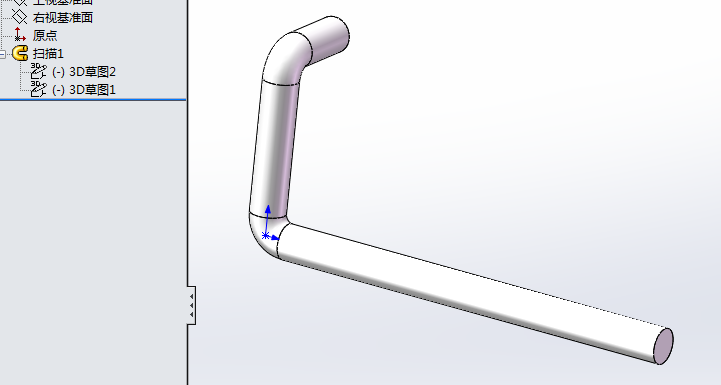

画3d草图中心线，画截面，扫掠即可。
不同平面的弯管用solidworks怎么画-1
赞一下(5人) 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
人生就是选择,选择的关键在于认识自我
4楼2016-07-01 11:56:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

anopos

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
zhouwensmile: 金币+25, ★★★★★最佳答案, 十分感谢! 2016-07-01 19:14:09
方法有很多种的。不用3d草图画的话，可以这样操作：

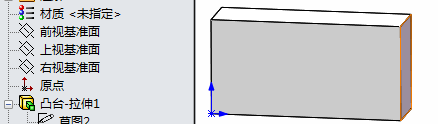

1.画一个长方体；

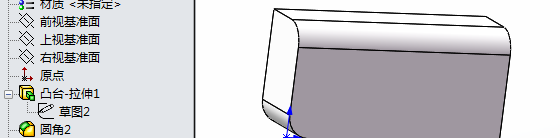

2.对管道中心线转折部分倒角；

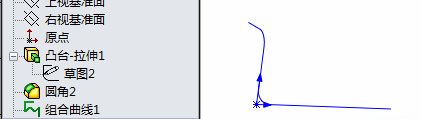

3.提取曲线作为管道的扫描轨迹线【插入-曲线-组合曲线】；

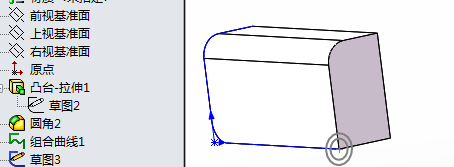

4.在长方体的一个平面画管道截面；

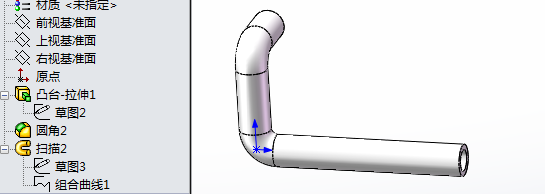

5.扫描即可，注意取消勾选“合并结果”，(隐藏立方体)；
不同平面的弯管用solidworks怎么画-2


不同平面的弯管用solidworks怎么画-3


不同平面的弯管用solidworks怎么画-4


不同平面的弯管用solidworks怎么画-5


不同平面的弯管用solidworks怎么画-6
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

minibear
人生就是选择,选择的关键在于认识自我
7楼2016-07-01 12:36:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hjkdfgg

新虫 (小有名气)
网上看视频，这个有点复杂，用到管道插件

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-07-01 11:42:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjkdfgg

新虫 (小有名气)
当然，不用管道连接其他零件的话，只画这一段，可以用扫描工具，怎么用请查阅帮助

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhouwensmile
3楼2016-07-01 11:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
3楼: Originally posted by hjkdfgg at 2016-07-01 11:53:28
当然，不用管道连接其他零件的话，只画这一段，可以用扫描工具，怎么用请查阅帮助

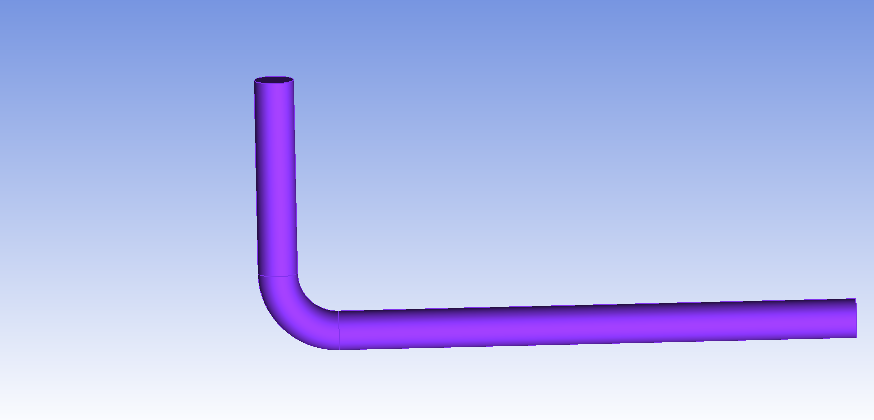

仅仅画这个零件，不用与其他零件连接。
扫描的话，同平面的可以弄出来，不同平面的感觉没思路
不同平面的弯管用solidworks怎么画-7

可选应助回帖，我才能给你评分
赞一下 回复此楼
思考之后努力
5楼2016-07-01 12:00:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
送红花一朵
引用回帖:
4楼: Originally posted by anopos at 2016-07-01 11:56:30
画3d草图中心线，画截面，扫掠即可。


我来试一下，还没有画过3d草图中心线呢
赞一下 回复此楼
思考之后努力
6楼2016-07-01 12:06:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjkdfgg

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhouwensmile: 金币+25, ★★★很有帮助, 好的，谢谢！ 2016-07-01 19:13:37

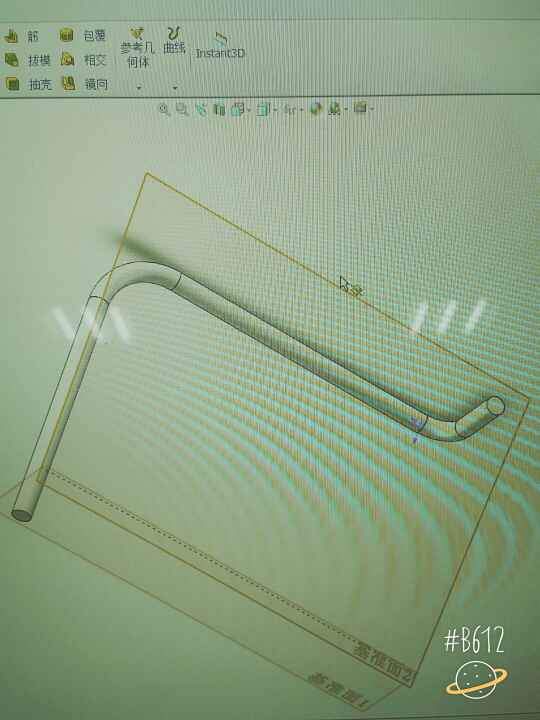

的确方法很多，你要试着画才行
不同平面的弯管用solidworks怎么画-8



发自小木虫Android客户端
赞一下 回复此楼
8楼2016-07-01 14:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一路向北up

新虫 (初入文坛)
4楼正解

发自小木虫Android客户端
回复此楼
9楼2016-07-02 12:36:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu_llian

木虫 (著名写手)
引用回帖:
4楼: Originally posted by anopos at 2016-07-01 11:56:30
画3d草图中心线，画截面，扫掠即可。


正解，我也这么画

发自小木虫Android客户端
回复此楼
10楼2016-07-03 00:39:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
