[求助] 求助大神帮我看一下我的nyquist和bode图，确定一下等效电路，因为有电感元件的存在 已有2人参与

体系是这样的，Cu-Zn二元合金在ph=5的酸性溶液中进行 40±5uA的 G-EIS。 已知对于Cu在该酸性溶液中会产生络合物，Zn则不会。反应过程没有氧化膜的存在，可能会有较轻的选择性腐蚀，求帮我看一下等效电路图。论文中没有相关体系的研究 所以无从下手

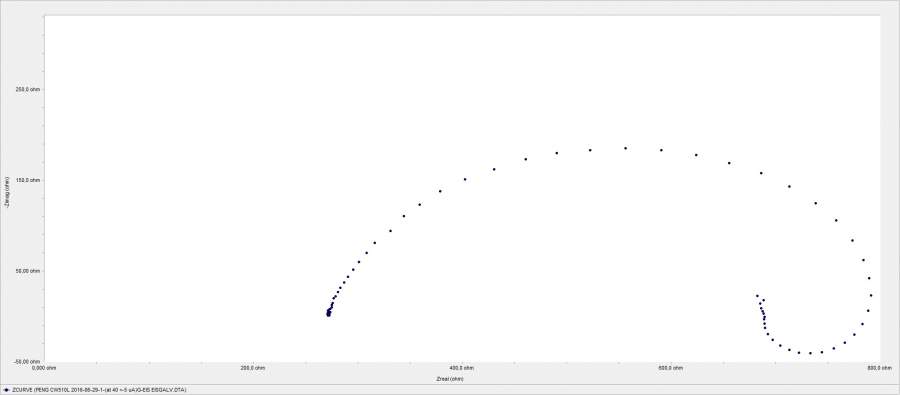

求助大神帮我看一下我的nyquist和bode图，确定一下等效电路，因为有电感元件的存在

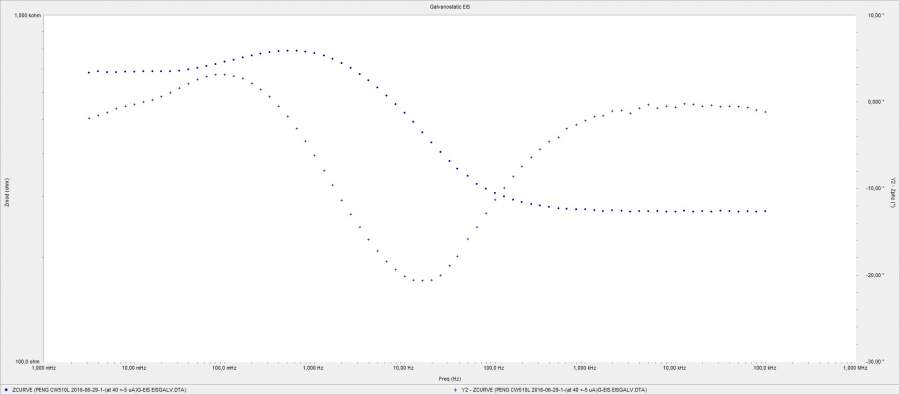

求助大神帮我看一下我的nyquist和bode图，确定一下等效电路，因为有电感元件的存在-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-30 17:39:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lll1992

金虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
两个时间常数，加上电感
赞一下 回复此楼
2楼2016-06-30 17:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

perseus1989

木虫 (正式写手)
引用回帖:
2楼: Originally posted by lll1992 at 2016-06-30 17:59:55
两个时间常数，加上电感

电感在这个体系中代表什么物理意义？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2016-06-30 20:37:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大太阳明

新虫 (正式写手)
低频转了个圈怎么解释

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-07-01 01:07:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by perseus1989 at 2016-06-30 20:37:33
电感在这个体系中代表什么物理意义？
...

电极的催化反应，或者吸附了物质
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2016-07-01 02:17:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

perseus1989

木虫 (正式写手)
引用回帖:
5楼: Originally posted by langzhizhou at 2016-07-01 02:17:09
电极的催化反应，或者吸附了物质...

具体点可以吗 我第一次遇到电感这种情况。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-07-01 04:04:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lll1992

金虫 (初入文坛)
引用回帖:
3楼: Originally posted by perseus1989 at 2016-06-30 20:37:33
电感在这个体系中代表什么物理意义？
...

可能会有点蚀或者一些粒子吸附到电极表面
赞一下(1人) 回复此楼
7楼2016-07-01 08:44:55
