[交流] NX复合材料 编织复材定义+切线+拼接定义

***算例4编织复材定义+切线+拼接定义(Draping a layup on a motorcycle mud guard)
原始文件:Mud_Guard_draping.fem
(路径:NXLC_Dec2013\NXLCTurorial_exercices\student_home\parts_nastran)
分析类型:前处理
3D模型:挡泥板
算例概述:

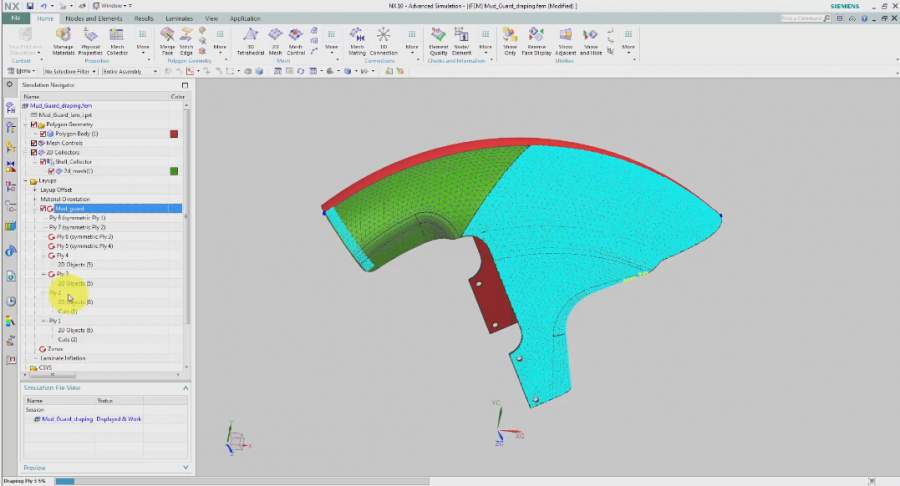

首先定义一个全局铺层,并将其赋予已有网格,将铺层铺覆在曲面上(铺覆求解器:Woven),检查铺层之后发现有不良的铺层,铺层撕裂(tearing),铺层角过大(fiber shearing, exceed lock angle),通过两种手段,一个是定义cut,还有一个是定义绞接splice,理顺铺层。

操作视频链接:
百度网盘:http://pan.baidu.com/s/1eShUnOQ
优酷:http://v.youku.com/v_show/id_XMTYwMjI1NTkyOA==.html?from=y1.7-2

NX复合材料 编织复材定义+切线+拼接定义
NX复合材料 编织复材定义+切线+拼接定义-1
