| 查看: 1930 | 回复: 13 | |||
lucksjj新虫 (初入文坛)
|
[交流]
大家来讨论讨论这个CAD是什么意思
|
||

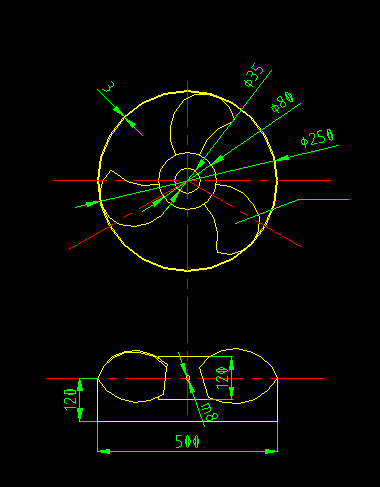

边上一圈和下面是什么意思，我觉得像是有一个网，你们觉得呢？有技术的可以给个轴侧视图。 Q搅拌叶片.png |
回复此楼» 猜你喜欢
求助SambVca最新网址或等效工具
已经有0人回复
-
杭州精浩超声波搅拌机 —— 纳米材料搅拌 “神器”，20 分钟搞定之前 1 小时的活！
已经有2人回复
-
机械工程论文润色/翻译怎么收费?
已经有185人回复
-
南方科技大学机械与能源工程系-邓辉研究员招收2026级博士生
已经有0人回复
-
2026锡制固体/锡制液体推荐企业/供应商/推荐品牌
已经有0人回复
-
论文求助
已经有1人回复
-
突破辊压精度瓶颈！深圳锂优新能源对辊机，让锂电研发更精准高效
已经有0人回复
-
求全国各地博导收留
已经有0人回复
-
南方科技大学机械与能源工程系-邓辉研究员招收2026级博士生
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- CAD绘图经验交流
已经有188人回复
- 【转帖】国家一级设计师十年用CAD精髓3
已经有21人回复
qwh96
木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 2838.4
- 散金: 6580
- 红花: 7
- 帖子: 2502
- 在线: 700.6小时
- 虫号: 2355700
- 注册: 2013-03-18
- 性别: GG
- 专业: 机械结构强度学
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 的确看着像桶，但这是搅拌桨。标注的确不对 2016-06-30 08:23:41
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 的确看着像桶，但这是搅拌桨。标注的确不对 2016-06-30 08:23:41
|
目前看来是个桶，装着风扇，少一个视图啊，还有就是直径250对应的是500，那250是半径吧！ 发自小木虫Android客户端 |
3楼2016-06-28 20:19:23
mengkai
木虫 (小有名气)
- 应助: 5 (幼儿园)
- 金币: 1832.6
- 散金: 77
- 帖子: 175
- 在线: 22.7小时
- 虫号: 1001394
- 注册: 2010-04-20
- 性别: GG
- 专业: 电机与电器
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 的确，会不会放大一倍画的，没修改标注 2016-06-30 08:34:53
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 的确，会不会放大一倍画的，没修改标注 2016-06-30 08:34:53
|
我也觉得500和250两个尺寸对不上呀。 发自小木虫Android客户端 |
4楼2016-06-29 07:04:23
2楼2016-06-28 18:38:31
5楼2016-06-29 19:51:44
hotwater
铁杆木虫 (著名写手)
- 应助: 1 (幼儿园)
- 金币: 10408.4
- 散金: 407
- 红花: 2
- 帖子: 1572
- 在线: 26小时
- 虫号: 3313907
- 注册: 2014-07-08
- 性别: GG
- 专业: 机械工程
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 如果没有问题我也不用发帖了呀，就是看不懂，想请大神们指点一二 2016-06-30 08:31:21
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 如果没有问题我也不用发帖了呀，就是看不懂，想请大神们指点一二 2016-06-30 08:31:21
|
目前看，视图不全，结构表达不清，尺寸标注有问题，看不出来绘图者想要表达的意图 发自小木虫Android客户端 |
6楼2016-06-30 06:11:36
zhierbuzhi
金虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 27.7
- 散金: 20
- 帖子: 107
- 在线: 88.9小时
- 虫号: 1554438
- 注册: 2011-12-28
- 性别: GG
- 专业: 机构学与机器人
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 这是一个零件，可能是直接焊接的吗 2016-06-30 09:10:10
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 这是一个零件，可能是直接焊接的吗 2016-06-30 09:10:10
|
左视图与俯视图是一样的。这是个搅拌桶，不是风扇。就是不知道，搅拌叶片与桶壁是如何连接的？ 发自小木虫Android客户端 |
7楼2016-06-30 09:05:20
aaa0131106
至尊木虫 (著名写手)
逍遥散人
- 应助: 10 (幼儿园)
- 金币: 22811.9
- 散金: 872
- 红花: 8
- 帖子: 2446
- 在线: 708.1小时
- 虫号: 421320
- 注册: 2007-07-14
- 专业: 机器人学及机器人技术
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 是的，中间肯定是有转动轴的，因为这是搅拌桨。我想问下你对外圈3mm的是什么东西怎么看 2016-06-30 10:04:00
小木虫: 金币+0.5, 给个红包，谢谢回帖
lucksjj: 金币+1, 是的，中间肯定是有转动轴的，因为这是搅拌桨。我想问下你对外圈3mm的是什么东西怎么看 2016-06-30 10:04:00
可能是中间有根支撑柱，转动轴，m8螺栓锁住转动轴，转动轴在中间支撑柱，什么轴承之类的座上转动，行家指导指导是不是？ 发自小木虫Android客户端 |
8楼2016-06-30 10:00:45
aaa0131106
至尊木虫 (著名写手)
逍遥散人
- 应助: 10 (幼儿园)
- 金币: 22811.9
- 散金: 872
- 红花: 8
- 帖子: 2446
- 在线: 708.1小时
- 虫号: 421320
- 注册: 2007-07-14
- 专业: 机器人学及机器人技术
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
3的话，应该是桶壁，因为下边这个图没有剖开，所以只标注了外形尺寸，上图标了壁厚，因为没有剖切，估计里面也没什么重要结构了 发自小木虫Android客户端 |
9楼2016-06-30 10:28:41
aaa0131106
至尊木虫 (著名写手)
逍遥散人
- 应助: 10 (幼儿园)
- 金币: 22811.9
- 散金: 872
- 红花: 8
- 帖子: 2446
- 在线: 708.1小时
- 虫号: 421320
- 注册: 2007-07-14
- 专业: 机器人学及机器人技术
10楼2016-06-30 10:30:37
