[求助] 20MnTiB高强度螺栓断口SEM分析求助。

该螺栓用在沿海的高塔，沿海但是，海水冲刷不到，前几天发生了数十个螺栓相继断裂的情况，在确定成分、力学性能、热处理工艺均无问题的情况下。照了SEM端口照片，求大神帮忙分析下
1，是不是韧性断裂
2，最后一张图的凹坑是不是韧窝
3，断口处的小球是什么组织，是不是腐蚀产物
多谢大家！

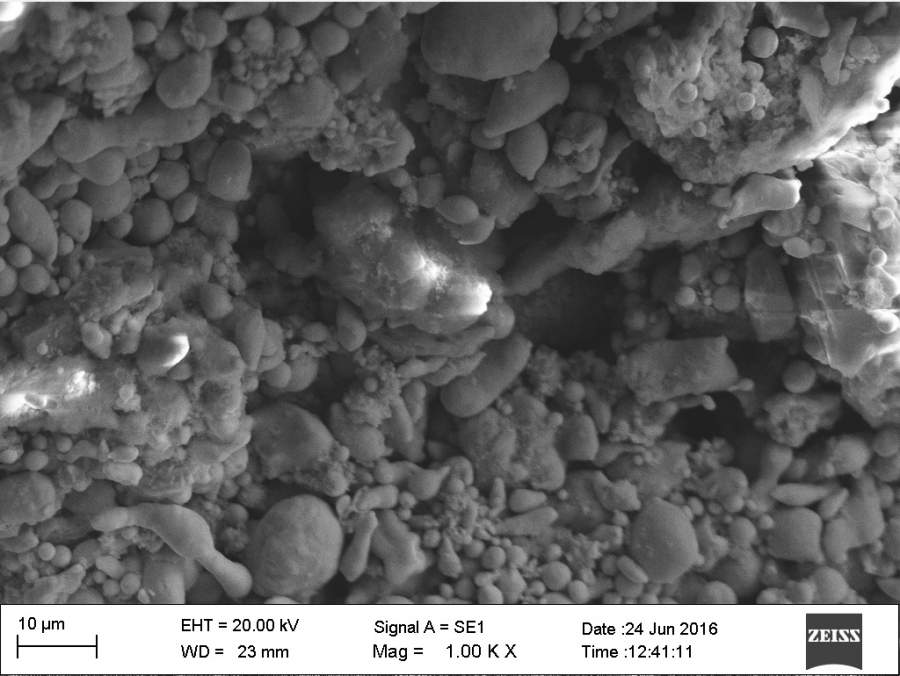

20MnTiB高强度螺栓断口SEM分析求助。

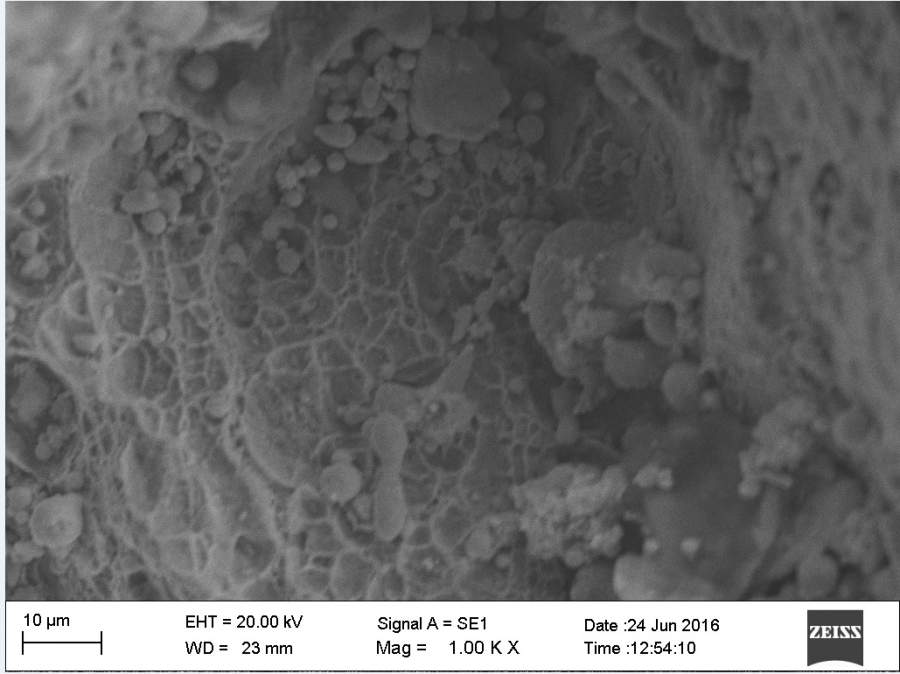

20MnTiB高强度螺栓断口SEM分析求助。-1

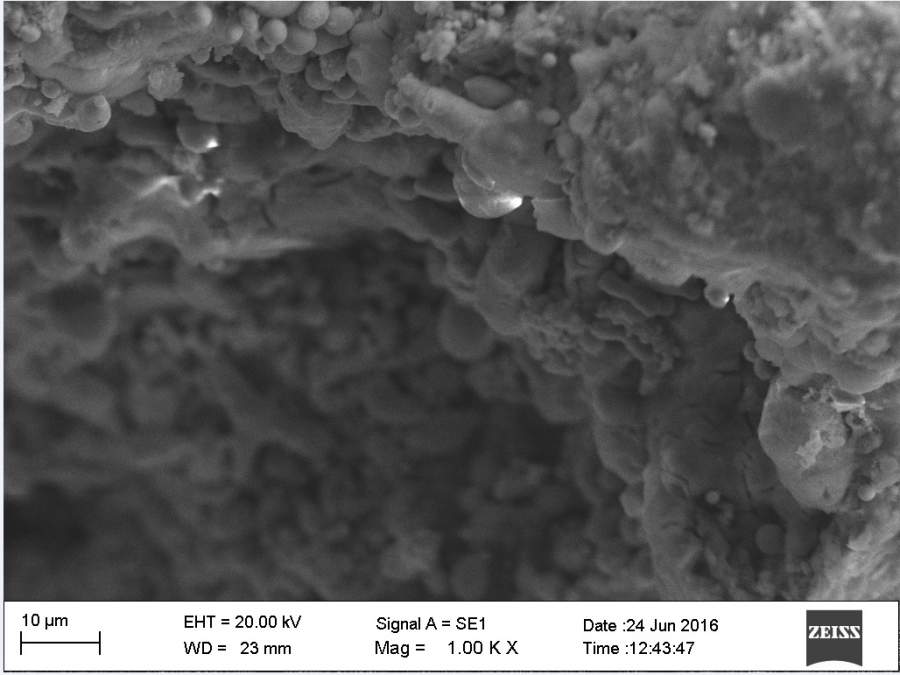

20MnTiB高强度螺栓断口SEM分析求助。-2

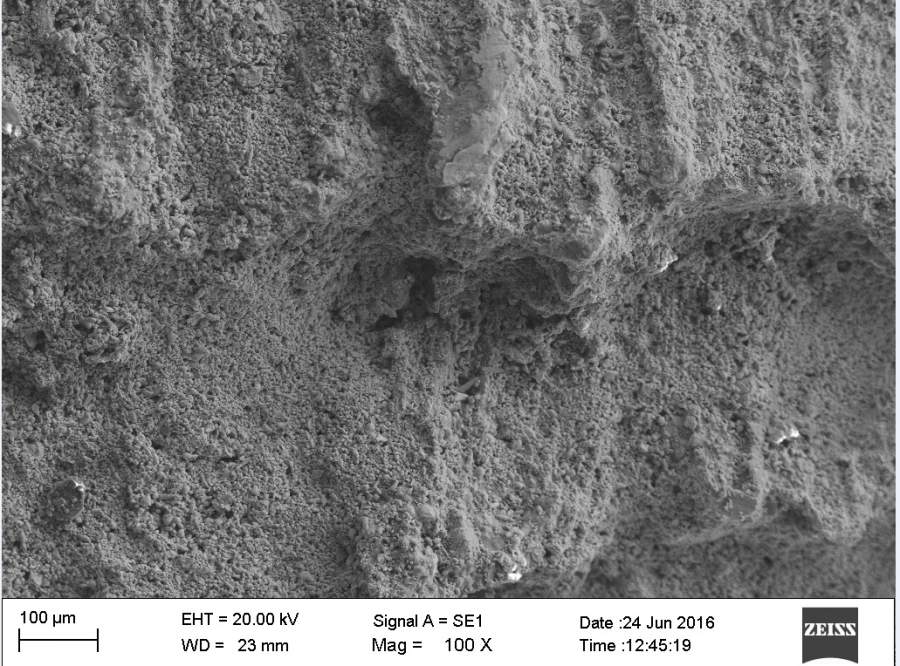

20MnTiB高强度螺栓断口SEM分析求助。-3

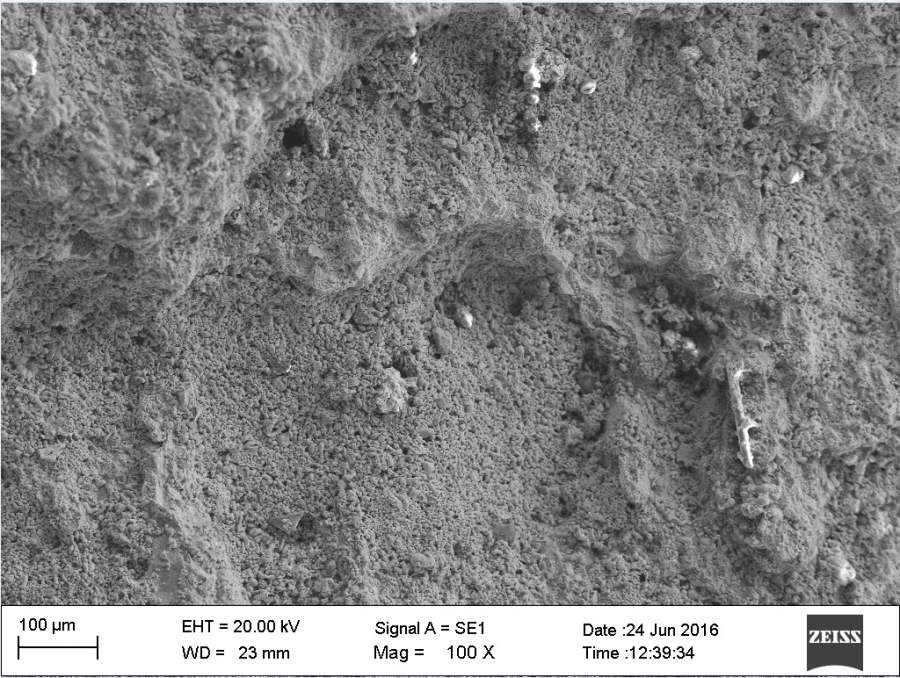

20MnTiB高强度螺栓断口SEM分析求助。-4


20MnTiB高强度螺栓断口SEM分析求助。-5
回复此楼

» 猜你喜欢
1楼 2016-06-26 21:16:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zc9095zc: 金币+20, ★★★很有帮助, 很有帮助，谢谢 2016-06-26 22:29:11
1、应该是韧性断裂。因为断口充满了韧窝。
2、最后照片中的凹坑是韧窝。
3、断口中的小球应该是从对面韧窝中拔出来的金属颗粒。
建议楼主再从未断裂的螺栓中挑几个有代表性的进行单向拉伸断裂试验，并将两种断口进行对比。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zc9095zc
2楼2016-06-26 22:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc9095zc

金虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by peterflyer at 2016-06-26 22:13:50
1、应该是韧性断裂。因为断口充满了韧窝。
2、最后照片中的凹坑是韧窝。
3、断口中的小球应该是从对面韧窝中拔出来的金属颗粒。
建议楼主再从未断裂的螺栓中挑几个有代表性的进行单向拉伸断裂试验，并将两种断口 ...

感谢，还想问一下
倒数第二张图的下部的条状裂纹是不是解理断裂的脆性裂纹？
我要想确定是不是氢致延迟断裂应该怎么判断？
赞一下(1人) 回复此楼
3楼2016-06-26 22:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by zc9095zc at 2016-06-26 22:28:40
感谢，还想问一下
倒数第二张图的下部的条状裂纹是不是解理断裂的脆性裂纹？
我要想确定是不是氢致延迟断裂应该怎么判断？...

放大倍数太小了，局部细节看不清楚。建议用大的倍数进行观察比如放大2000倍。
赞一下(1人) 回复此楼
4楼2016-06-26 22:36:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lixinfeng__

木虫 (正式写手)
我觉得小球是腐蚀产物，你可以做个EDS。另外感觉钢中还有夹杂物（图2亮色部分）。关于是否氢致断裂：拉应力，氢含量和断口特征。补充下，我遇到过螺栓由于氢引起的断裂，主要钢中夹杂物过多。你可以把断口清洗下，看断裂形貌。清洗液自己查。
赞一下(1人) 回复此楼
5楼2016-06-26 23:50:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Cares

金虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2016-06-26 22:13:50
1、应该是韧性断裂。因为断口充满了韧窝。
2、最后照片中的凹坑是韧窝。
3、断口中的小球应该是从对面韧窝中拔出来的金属颗粒。
建议楼主再从未断裂的螺栓中挑几个有代表性的进行单向拉伸断裂试验，并将两种断口 ...

不是很理解前辈您对第三个问题的解释，为什么会在断裂的时候会有小圆球产生呢？看这个断裂面，虽然有韧窝，可是感觉韧性特征不明显呀，韧窝太浅太小，圆球数量好多。我个人感觉这个像是粉末冶金产品，样品在烧结时候没有烧结致密，颗粒没有完全烧结在一起，所以才会出现了这种断裂吧，以上只是个人见解，还望前辈指教！

发自小木虫Android客户端
赞一下(1人) 回复此楼
6楼2016-06-27 00:26:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

christyheng

新虫 (正式写手)
明显小球是腐蚀产物嘛 说是韧窝颗粒的有没有常识

发自小木虫IOS客户端
赞一下(1人) 回复此楼
7楼2016-06-27 12:15:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zc9095zc

金虫 (小有名气)
引用回帖:
7楼: Originally posted by christyheng at 2016-06-27 12:15:48
明显小球是腐蚀产物嘛 说是韧窝颗粒的有没有常识

为何应力腐蚀的产物是这种形态。。。。太奇怪了
赞一下 回复此楼
8楼2016-06-27 14:52:33
