锂离子电池倍率0.1C，但充放电很快就结束
|

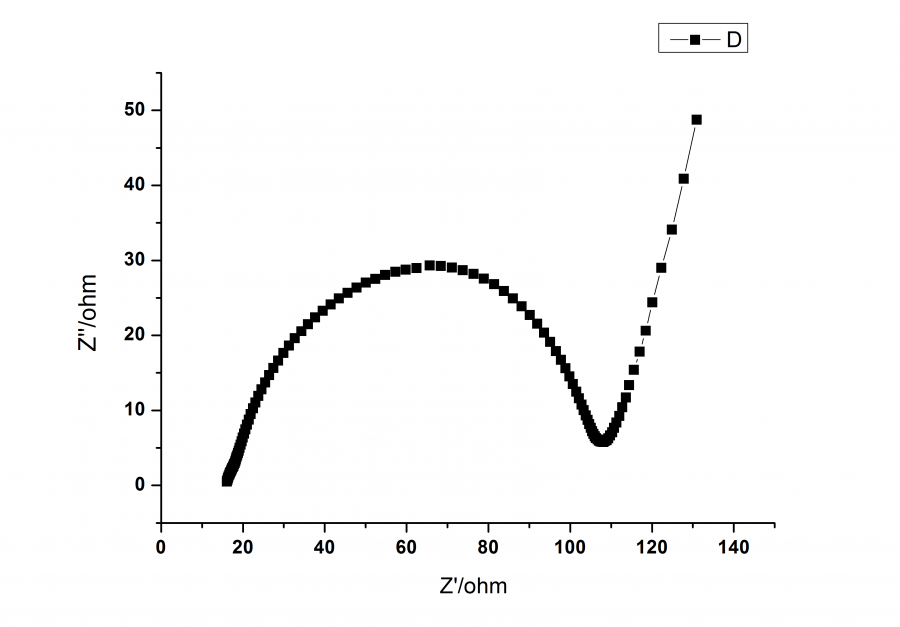

求助万能的虫虫们，我是做锂离子电池的，设置0.1C充放电，但是充放电都是几秒钟就结束了，测阻抗问题也不大，不晓得是组装电池的问题还是材料的问题，困扰好久了，求虫友们解答 Graph1.png |
回复此楼» 猜你喜欢
filecode
已经有11人回复
-
应该是93bebmhtak前后十一个字符比较关键
已经有33人回复
-
FileCode能看出啥？
已经有19人回复
-
2019年青年基金涵评意见，大家看看几个A，几个B?
已经有5人回复
-
职称评审，求友友推荐见刊最快的期刊
已经有4人回复
-
奇怪，两个人的filecode固定段从头到尾一模一样
已经有10人回复
-
综述论文作为代表作会不会影响评审专家的印象分？
已经有13人回复
-
是这周出结果还是下周出结果？
已经有3人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有9人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有4人回复
» 本主题相关商家推荐: (我也要在这里推广)
2楼2016-09-11 15:02:23
3楼2016-09-11 15:03:26
bt2145
至尊木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 12864.7
- 散金: 10
- 帖子: 345
- 在线: 75.3小时
- 虫号: 314270
- 注册: 2007-02-25
- 性别: GG
- 专业: 电化学
|
你这个图谱是做的扣式电池测试的吧？是全电池还是半电池的？Rct部分半圆直径有点大了，你做的电池容量如果在3-5mAh的话，直径应该在4-10Ω，容量越大，这个半圆越小。 你测试的低频最小应该是0.01HZ，看起来不像是0.001HZ的图谱。如果是石墨对锂片的半电池的话，如果是几秒的时间，看你图谱上对应的阻抗应该在100-120Ω，如果这个阻抗谱是在测试之后做的话，应该不会有大问题。 如果你给的信号是5mV的话，实际反馈回来的电流的峰值差不多就是0.1C，所以你说的0.1C只有几秒就充满和放完不会产生这么好的图谱。 这个图谱明显有Rsei，还有两个半圆叠在一起的，这两个半圆的响应频率应该差得不多，可以去拟合一下。 |
4楼2016-09-12 23:34:59
bt2145
至尊木虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 12864.7
- 散金: 10
- 帖子: 345
- 在线: 75.3小时
- 虫号: 314270
- 注册: 2007-02-25
- 性别: GG
- 专业: 电化学
5楼2016-09-12 23:38:26
6楼2016-09-15 11:41:18
