液化天然气分层翻滚模拟求助 已有1人参与
|

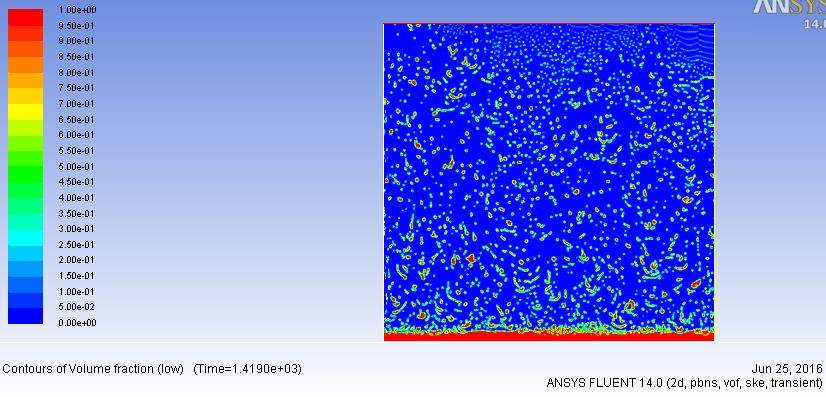

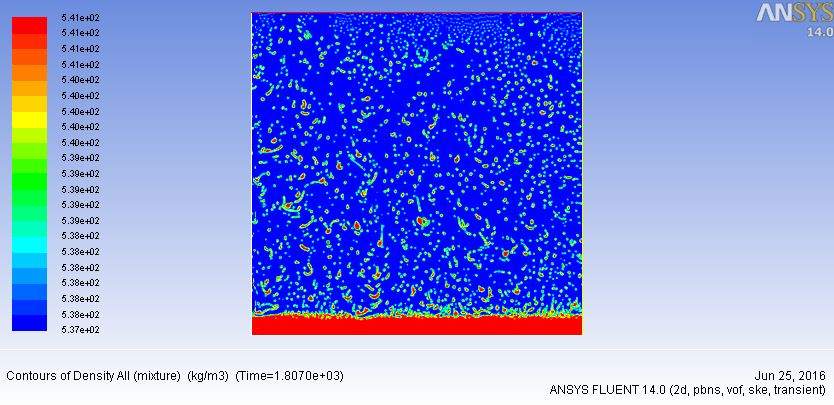

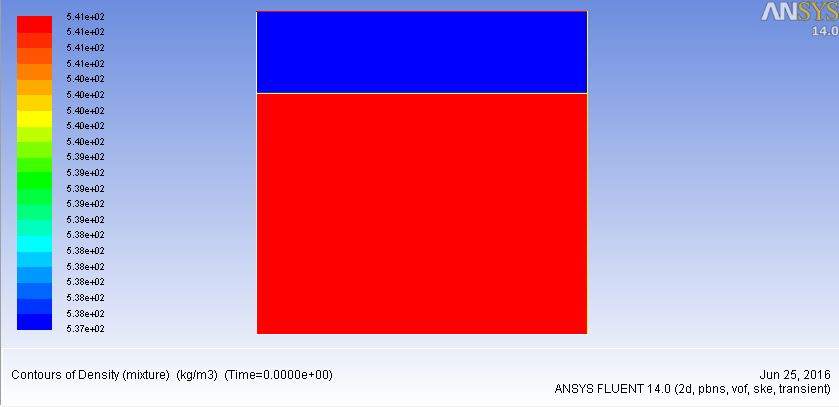

我是做的液化天然气液液两相流的问题，采用的vof模型和 boussinesq假设。由于密度和温度不同分为两个分层区，下层的密度和温度较大。左侧壁为symmetry对称边界条件，上侧为压力出口，设置回流温度为上层温度，左侧和下侧均为壁面，热流量分别为6.94和20.82w/m2.图1是我初始化后的密度云图，图2 和图3 是计算一定时间的组分和密度图。图中可以看出下层液体在蒸发啊，但实际的情况应该是由于上层液体的抑制，下层液体受热处于过热状态，上层液体轻组分蒸发密度增加。但是这里上层液体明显没有起到抑制下层液体的作用，下成绩就直接蒸发了，要起到抑制作用是要在上下层界面出进行设置么还是怎么弄，求指导，谢谢！ 捕获2.JPG  捕获1.JPG  捕获3.JPG@wuming524 |
