应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 弹簧钢水淬成马氏体，实验重复性不好，硬度分布不均匀。
111/2返回列表12下一页
查看: 1684  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

syhwawa

新虫 (初入文坛)

[求助] 弹簧钢水淬成马氏体，实验重复性不好，硬度分布不均匀。 已有3人参与

材料是弹簧钢60Si2Mn，含碳量0.6左右。试件尺寸为120mmX10mm， 厚度为2.6mm。在900°的炉子里保温5分钟，然后迅速转移至水槽水淬成马氏体。

水淬之后用硬度仪，每隔侧0.5mm，测五个点的硬度，测得不同试件之前的硬度差别较大从（450HV-730HV都有）.每个试件硬度测得的五个点也有一些有区别。

我的问题是什么原因可能导致如此大的浮动？是因为保温后，人为转移试件时候在空气中暴露的时间长短不一样导致的差别？ 还是什么其他原因。麻烦大家解答一下！

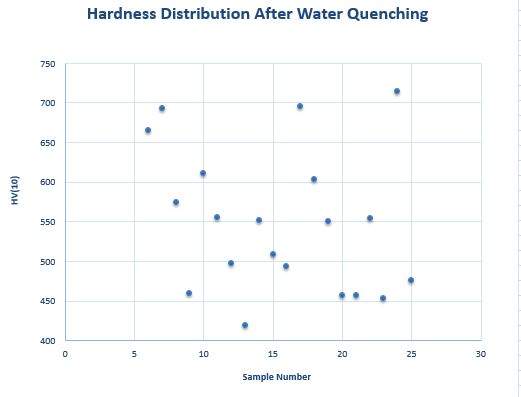

水淬后不同试件平均硬度分布图

弹簧钢水淬成马氏体，实验重复性不好，硬度分布不均匀。
hardness distribution.JPG
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-06-25 09:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
硬度测试波动大，首先要考虑的是表面的氧化脱碳情况；其次是入水时试样的实际温度；第三是冷却介质的冷却效果（有无搅拌、水温、水的清洁程度等）；第四是高温下的保温时间(感觉太短)。
赞一下(2人) 回复此楼
3楼2016-06-25 10:16:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vkrbd87

银虫 (小有名气)
硬度还是必须和组织对应

发自小木虫Android客户端
赞一下(1人) 回复此楼
6楼2016-06-27 00:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
考虑以下方面的问题，自己查找原因：
1、材料方面的问题：
你材料的来源是什么？热轧钢板？还是冷轧钢板？有否氧化脱碳层？化学成分是否均匀？有无偏析现象？
2、工艺方面的问题：
加热温度是否合适？60Si2Mn钢的淬火加热温度应该是870摄氏度，你为什么采用在900度？你的试样是如何装炉的，即装炉方式如何？是分开放置的还是叠加放置的？保温5分钟的依据是什么？你用的是什么炉子？不同的炉子由于加热功率不同、加热效率不同、传热方式不同，保温时间也会不同，炉子是否有保护气氛？试样是否有氧化脱碳现象？如何进行淬火操作的？是一片一片进行的还是一堆淬入水中的？淬火时试样移动了没有？是否有气泡附着在试样表面？淬火介质进行了搅拌没有？…………如此等等自己多问几个什么，毕竟你自己是实验者，别人都没有在跟前，不清楚细节——有时决定成败的关键是细节。

，
赞一下(1人) 回复此楼
稀里糊涂是最高境界
8楼2016-06-27 20:24:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

engle028

至尊木虫 (知名作家)

脚踏实地

【答案】应助回帖

感谢参与，应助指数 +1
磨个金相看看组织怎么样就知道原因了，还有显微硬度选择的力也太小了吧，最少也得用500g啊
赞一下 回复此楼
加油，期待一切美好
2楼2016-06-25 10:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by engle028 at 2016-06-25 10:08:43
磨个金相看看组织怎么样就知道原因了，还有显微硬度选择的力也太小了吧，最少也得用500g啊

因为这边没有做金相分析的条件，所以只能先揣测一下原因。
赞一下 回复此楼
4楼2016-06-25 19:02:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

syhwawa

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by peterflyer at 2016-06-25 10:16:55
硬度测试波动大，首先要考虑的是表面的氧化脱碳情况；其次是入水时试样的实际温度；第三是冷却介质的冷却效果（有无搅拌、水温、水的清洁程度等）；第四是高温下的保温时间(感觉太短)。

感谢回答，因为我用的炉子并没有控制气氛，氧化脱碳的情况肯定是有。

我猜测的也是转移时候的时间长短不一样，入水前的温度已经差别较大。

我的试件要本比较小，厚度也小。根据淬火加热的公式计算4分钟应该就够满足完全奥氏体化了。而且这种钢的AC3也只有780C°左右。也应该能完成完全奥氏体化。
赞一下 回复此楼
5楼2016-06-25 19:21:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sangxianxian

铜虫 (正式写手)
哪有5分钟保温的，第二能够打显微硬度的机器应该可以当显微镜用的，第三你这个测试硬度肯定是不对，打的载荷过小，楼上的人已经清楚表明你的问题了。不严谨的实验必定是稀奇古怪的结果，你打那么多点做什么呢？证明你的实验稀奇古怪的？打几个点就要怀疑自己的实验了。

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-06-27 10:39:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (小有名气)
本帖仅楼主可见
赞一下
9楼2016-06-28 09:03:58
已阅   申请MM-EPI   回复此楼   编辑   查看我的主页

syhwawa

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by sangxianxian at 2016-06-27 10:39:15
哪有5分钟保温的，第二能够打显微硬度的机器应该可以当显微镜用的，第三你这个测试硬度肯定是不对，打的载荷过小，楼上的人已经清楚表明你的问题了。不严谨的实验必定是稀奇古怪的结果，你打那么多点做什么呢？证明 ...

因为我的炉子不是控制气氛的，所以在实验中有明显氧化脱碳的过程。而我希望的得到的水淬后的试样是尽可能的硬，而且我的材料厚度较小，所以保温时间较短。

我之前侧其他钢的硬度一直用的都是这个力打的啊，用的是HV（10）。也没遇到过这个问题。

打一个点不具有代表性啊。而且我是每个样本打五个，做了几十个样本去了平均值才出了上面这个图。
赞一下 回复此楼
10楼2016-06-29 06:08:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 syhwawa 的主题更新
111/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[教师之家] 上海大学实验技术岗位非升即走 +5 嘻嘻哈哈乐呵呵 2026-05-15 5/250 2026-05-16 00:17 by caiyun
[文学芳草园] 窗边初夏的小雨 +8 阿美_Lml888 2026-05-09 11/550 2026-05-15 23:54 by WASM
[考博] 西南大学考核制博士 +4 lijunjie84 2026-05-11 7/350 2026-05-15 23:20 by 同仁堂教主
[文学芳草园] 裁员滚滚，退居二线 +3 J_wei 2026-05-10 3/150 2026-05-15 22:52 by molecula
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 l7k6xnh0yc 2026-05-14 4/200 2026-05-15 17:43 by x0mp7owy2b
[论文投稿] 有带发论文的吗 +4 山楂之术 2026-05-09 4/200 2026-05-15 15:40 by 妹子不好惹
[基金申请] 青C资助名额大幅增加！ +11 西葫芦炒鸡蛋 2026-05-13 15/750 2026-05-15 14:36 by ambravo
[公派出国] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 l7k6xnh0yc 2026-05-14 3/150 2026-05-15 12:03 by onwj4wpxp2
[基金申请] 精华III:  评审感受-评审感受-评审感受 +14 ferrarichen 2026-05-11 18/900 2026-05-15 11:12 by cmhchen
[基金申请] 这年头没有找到涵评专家，还有中面上的可能吗 +9 dd921ww 2026-05-12 10/500 2026-05-15 10:41 by muyiliuhui
[考博] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 l7k6xnh0yc 2026-05-14 3/150 2026-05-15 09:23 by onwj4wpxp2
[考研] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 cjf4bx70cj 2026-05-14 4/200 2026-05-15 09:03 by gagyerk94e
[教师之家] 教学课件你会给同学吗 +8 硕士研究生吗 2026-05-13 8/400 2026-05-14 22:23 by 常规沥青
[考博] 26应届毕业生考博求助 +3 wo一定上岸 2026-05-13 3/150 2026-05-14 21:47 by 明海天涯
[基金申请] 重磅！青年科学基金项目（C类）资助增幅预计超过50% +5 水和泥不是水泥 2026-05-13 7/350 2026-05-14 20:57 by 水和泥不是水泥
[有机交流] 求助2，4-二氯-5-嘧啶甲醛的合成方法 20+3 光吃不拉 2026-05-14 5/250 2026-05-14 20:15 by 一切都是空工
[考博] 申博自荐 +4 食品的橙子 2026-05-09 6/300 2026-05-14 16:05 by great1919
[考博] 材料类只有一篇综述能申博么 +4 乐逍遥谷 2026-05-13 4/200 2026-05-14 12:05 by zhyzzh
[硕博家园] 导师各种操作恶心咋办 +11 苍白的小青天 2026-05-09 13/650 2026-05-13 17:11 by 六两废铜
[考博] 现在不知道怎么办，感觉很痛苦 +4 qweww 2026-05-11 5/250 2026-05-11 20:23 by Oversize
信息提示
关闭
请填处理意见
关闭
