[求助] 读零件图题，求教 已有2人参与

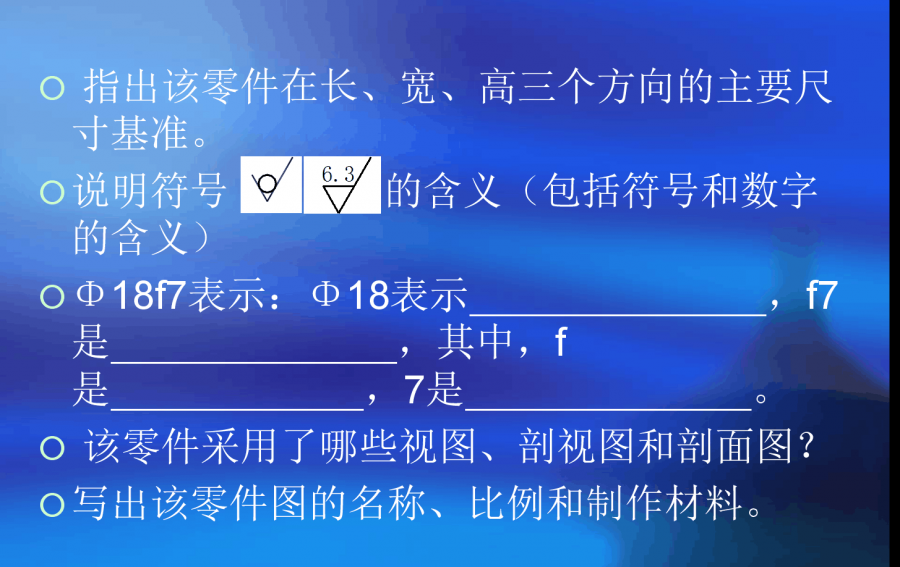

各位高手求详细解答下，谢谢

读零件图题，求教

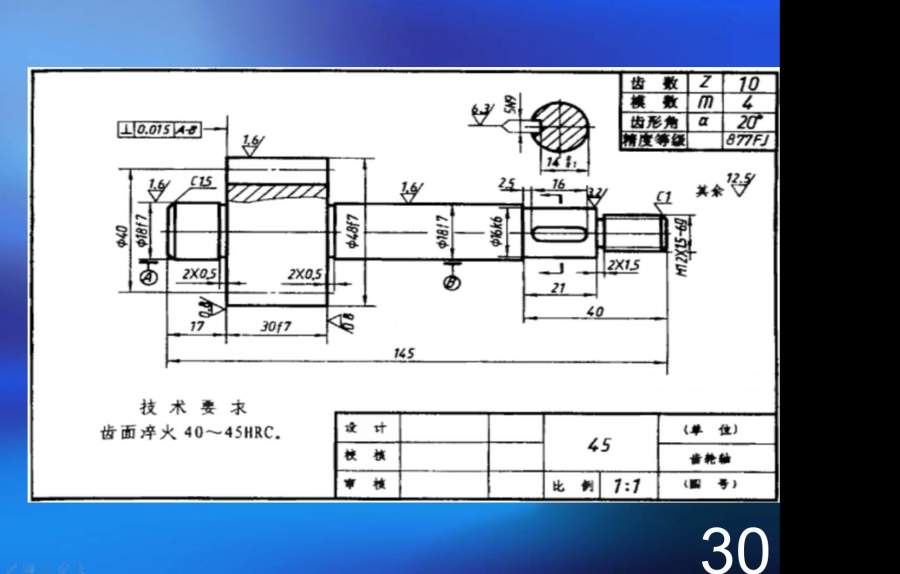

读零件图题，求教-1
回复此楼

» 猜你喜欢
没有人会拒绝你的优秀
1楼 2016-06-24 23:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wu1309122143: 金币+10, ★★★★★最佳答案 2016-06-25 12:43:09
这是一个45号钢制作的齿轮轴，齿面表面淬火，硬度HRC45～51，比例1：1。由于是圆轴状零件，宽高方向均以轴线为基准，长度方向有两个基准，一个是齿轮的右端面，一个是直径18mm轴的右端面。粗糙度符号，前一个是不加工，后一个是Ra6.3micron。fai18f7的意思：直径的公称尺寸18mm，基孔制下轴尺寸公差为f的间隙配合，7级制造精度。全图使用了整体横向视图、齿面局部剖、键槽处轴的横截面剖视图。
赞一下(6人) 回复此楼
3楼2016-06-25 07:04:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hulanNEU

金虫 (正式写手)
引用回帖:
5楼: Originally posted by wu1309122143 at 2016-06-25 22:43:10
谢谢，我想知道第一问，是如何看呢？...

一般要求设计基准与加工基准尽量重合，这样可以减少误差，然后设想想这个齿轮轴怎么加工就知道了，该类零件一般都是根据最大轴径下料车，然后铣齿或插齿。

发自小木虫Android客户端
赞一下(2人) 回复此楼
比我优秀的人还在努力，比我差的人还没放弃，我还有什么理由不拼命
8楼2016-06-26 15:12:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zyl1986

新虫 (正式写手)
楼主是机械专业出身吗，大部分一眼就看出来了吧。公差不明白可以百度啊

发自小木虫Android客户端
赞一下 回复此楼
未来的不确定性正式人生魅力值所在！
2楼2016-06-25 04:39:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
都算是比较基本的知识。。。
赞一下 回复此楼
4楼2016-06-25 12:31:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1309122143

至尊木虫 (知名作家)
引用回帖:
3楼: Originally posted by peterflyer at 2016-06-25 07:04:13
这是一个45号钢制作的齿轮轴，齿面表面淬火，硬度HRC45～51，比例1：1。由于是圆轴状零件，宽高方向均以轴线为基准，长度方向有两个基准，一个是齿轮的右端面，一个是直径18mm轴的右端面。粗糙度符号，前一个是不加 ...

谢谢，我想知道第一问，是如何看呢？
赞一下 回复此楼
没有人会拒绝你的优秀
5楼2016-06-25 22:43:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wu1309122143

至尊木虫 (知名作家)
引用回帖:
2楼: Originally posted by zyl1986 at 2016-06-25 04:39:27
楼主是机械专业出身吗，大部分一眼就看出来了吧。公差不明白可以百度啊

我有点不明白第一问
赞一下 回复此楼
没有人会拒绝你的优秀
6楼2016-06-25 22:43:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhl1998

金虫 (正式写手)
呵呵！！！
回复此楼
7楼2016-06-26 06:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

维维的微笑

铜虫 (小有名气)
不是吧，設計基準，加工基準啊

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-06-26 16:18:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)
谢谢，我想知道第一问，是如何看呢？
长宽高尺寸：长145毫米，宽高尺寸相同均为48.
赞一下 回复此楼
sf
10楼2016-06-26 17:32:55
