[求助]
ansys 非线性分析 求解设置问题
|
|

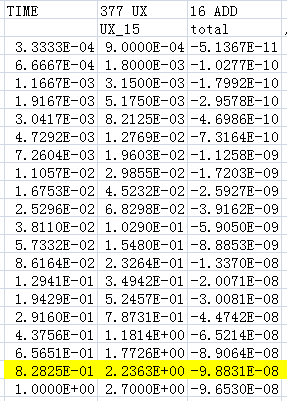

如题~ 利用ansys 对一个框架结构进行非线性分析，框架结构的一端 固定，另一端 采用位移加载， 求解时，设置子部数1000，采用自动载荷步~~问题就是采用自动载荷步后，后处理时结果如图所示，可以用的数据太少了，随着时间的变化，位移可用的点太少了~ 我的目的就是想知道，在多大的位移载荷下，固定端的支反力总和达到最大。。所以我希望有有更多的子步。 如果不自动载荷步，或者设置最小的子步数，理论上就可以得到1000个点或者更多可以用的点，问题又来了就是，完全算不出来，算一会就不收敛~~~ 哪位大神懂这个，可以指教一下吗？非常非常感谢~~  QQ截图20160624111151.png |
