[求助] 关于圆管网格的划分，求助！！！ 已有3人参与

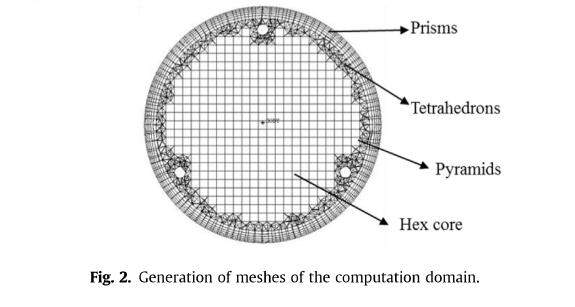

看到文献上一个圆管(内部有元件)用非结构网格来划分，图见下面。
他采用的是以六面体为主体，包含四面体网格和棱柱边界层网格。
我试着模仿他的方法，中间fluid勾选hexa-cora，但是生成的还感觉全部是四面体网格。怎么才能做到他这个中间是六面体，周围是四面体呢？

关于圆管网格的划分，求助！！！
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-24 09:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肖XX萧

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
去看ICEM tutorial guide吧！里面有个机翼网格的例子很详细得描述了hexa core网格的生成

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-06-24 11:55:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulin1218

银虫 (小有名气)

【答案】应助回帖

为何不用结构网格呢
赞一下 回复此楼
3楼2016-07-13 09:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwf456

铜虫 (小有名气)
mesh里有个四转六的功能可以实现

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-07-14 15:50:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ChaChaPu

新虫 (初入文坛)

【答案】应助回帖

【中间fluid勾选hexa-cora】是指在part里勾上吗？
和棱柱网格一样，计算前要勾上核心网格
就是compute按钮那一页上面，和棱柱网格的勾在同一列
赞一下 回复此楼
5楼2016-07-19 20:49:05
