[求助] 请教各位这个EIS模拟，该选什么等效电路？ 已有2人参与

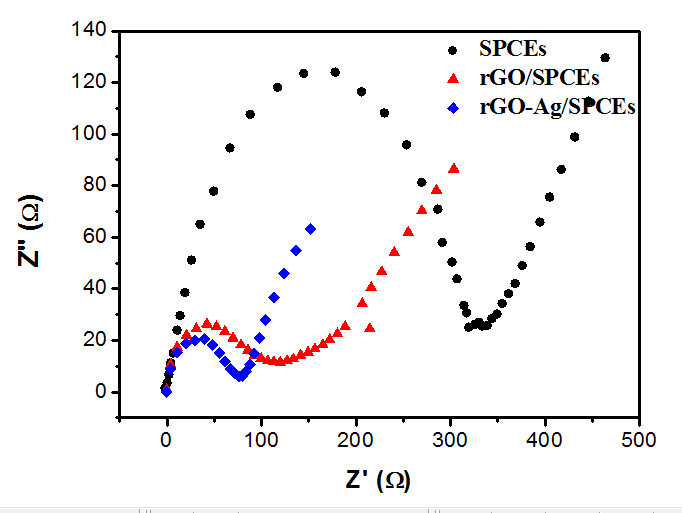

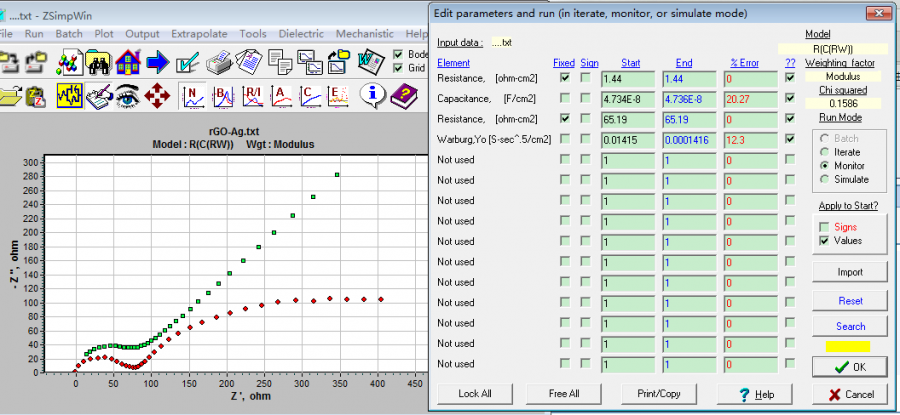

各位虫友好，我做了石墨烯复合银电极的交流阻抗，准备模拟分析下电极元件。如下图，我选择了R(Q(RW))和R(C(RW))对曲线进行了模拟，两者都存在重叠不佳，元件误差在10%以上。后者R(C(RW))效果比前者误差相对小些，对元件固定再模拟，误差仍在10%以上。想请教对于这种体系，我选择的等效电路有问题，能进一步改进吗？本人使用的zsimpwin模拟的，谢谢！

请教各位这个EIS模拟，该选什么等效电路？
EIS 1.png


请教各位这个EIS模拟，该选什么等效电路？-1
EIS 2.png
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
DARE AND TO DO
1楼 2016-06-23 18:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

涂易

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
徐小嵩1314: 金币+5, ★有帮助 2016-06-24 21:12:48
你要将你样本体系，以及样本的具体状态说明下，大家才好帮你参考
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

徐小嵩1314
首孝悌，次谨信，泛爱众，而亲人，有余力，则学文
2楼2016-06-24 14:56:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubaosheng

至尊木虫 (著名写手)
第一个弧后面看起来不像是代表扩散的斜线，所以你的拟合电路只拟合了一个传荷阻抗得到的结果误差较大，如果再加一个电阻与cpe并联的电路，应该会更好。你的低频扩散还没出来。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-06-24 16:20:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

徐小嵩1314

木虫 (正式写手)
送红花一朵
引用回帖:
2楼: Originally posted by 涂易 at 2016-06-24 14:56:45
你要将你样本体系，以及样本的具体状态说明下，大家才好帮你参考

抱歉，帮别人分析的阻抗。样本是复合材料，具体是材料复合到丝印电极表面，进行EIS分析电极表面阻抗的变化
赞一下 回复此楼
DARE AND TO DO
4楼2016-06-24 21:08:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
徐小嵩1314: 金币+5, ★有帮助, 这样显得误差更大了🌚 2016-06-27 09:14:04
R（RQ）Q，简单的模型来拟合，一般不推荐用C或者W，那是标准的物理元件；
而化学反应都是赝电容
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
5楼2016-06-25 02:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Kevin_xxxx

银虫 (小有名气)
请教楼主，第一个图是怎么做出来的，很想学习一下
赞一下(1人) 回复此楼
6楼2018-09-17 15:26:04
