[求助] 线型热电偶测温的精准性问题 已有4人参与

用线型热电偶测热处理炉内的温度,发现炉子内侧和外侧温度相差太大,二十度左右,测温时热电偶线放进去的长度也不同,,,,想知道热电偶线放进去的长度,是不是会影响仪表显示的温度?

发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

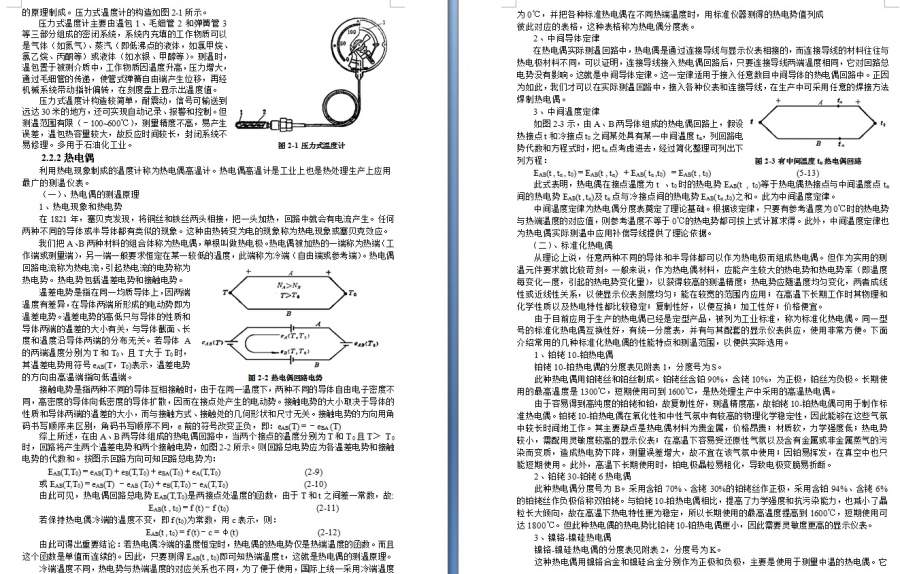

看看相关的热电偶方面的知识(来源:我编造的《热处理设备》中南大学出版社):
线型热电偶测温的精准性问题

» 本帖已获得的红花(最新10朵)

稀里糊涂是最高境界
10楼2016-06-23 00:49:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
只要热电偶前端有效接触在被测温度点处,则测出的温度就应该是准确的。因为测温利用的是温差电动势而不是电流。

» 本帖已获得的红花(最新10朵)

5楼2016-06-22 21:07:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

《草原的风》

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
1、热电偶的测温基础是贝塞克定律:若热电偶冷端的温度恒定时,热电偶的热电势仅是热端温度的函数。而且这个函数是单值而连续的。因此,只要测得冷热两端的电势,即可知热端温度t,这就是热电偶的测温原理。
2、中间导体定律:在热电偶实际测温回路中,热电偶是通过连接导线与显示仪表相接的,而连接导线的材料往往与热电极材料不同,可以证明,连接导线接入热电偶回路后,只要连接导线两端温度相同,它对回路总电势没有影响。这就是中间导体定律。这一定律适用于接入任意数目中间导体的热电偶回路中。正因为如此,我们才可以在实际测温回路中,接入各种仪表和连接导线,在生产中可采用任意的焊接方法焊制热电偶。
3、中间温度定律:中间温度定律为热电偶分度表奠定了理论基础。根据该定律,只要有参考温度为0℃时的热电势与热端温度的对应值,则参考温度不等于0℃的热电势都可按上式计算求得。此外,中间温度定律也为热电偶实际测温中应用补偿导线提供了理论依据。
由以上三个定律可知,热电偶线放进去的长度根本不会影响仪表显示的温度,前提是:周围没有电磁干扰,因为会在导线内产生感生电流引起误差,还有一个是冷端温度必须是零度或通过仪表进行补偿。
稀里糊涂是最高境界
9楼2016-06-23 00:30:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

phoenix7573

金虫 (著名写手)

。。。。。不均匀很正常,热电偶测温主要靠短接的那个点。。。要是跟长度关系很大,那热电偶就不要卖了。。。。不过你的找靠谱的,比如陶瓷铠装的那种。。。就比较呵呵。

发自小木虫Android客户端
2楼2016-06-22 18:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

额,我的意思是炉子内侧外侧(其实我也不知道你具体说的哪里)温度不均匀很正常,但是跟热电偶放进去多长没啥关系

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

3楼2016-06-22 18:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

say love me

新虫 (小有名气)

送红花一朵
引用回帖:
3楼: Originally posted by phoenix7573 at 2016-06-22 18:33:10
额,我的意思是炉子内侧外侧(其实我也不知道你具体说的哪里)温度不均匀很正常,但是跟热电偶放进去多长没啥关系

好的,感谢

发自小木虫Android客户端
4楼2016-06-22 19:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

say love me

新虫 (小有名气)

送红花一朵
引用回帖:
5楼: Originally posted by peterflyer at 2016-06-22 21:07:15
只要热电偶前端有效接触在被测温度点处,则测出的温度就应该是准确的。因为测温利用的是温差电动势而不是电流。

只是测量热电偶前段的温差,与热电偶线中间部分温差无关是吧

发自小木虫Android客户端
6楼2016-06-22 21:31:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phoenix7573

金虫 (著名写手)

其实只是两根金属短接部分的温度

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

7楼2016-06-22 21:35:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

say love me

新虫 (小有名气)

送红花一朵
引用回帖:
7楼: Originally posted by phoenix7573 at 2016-06-22 21:35:13
其实只是两根金属短接部分的温度

以前做实验好像讲过,记不清了,哎,都还给老师了,

发自小木虫Android客户端
8楼2016-06-22 21:36:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
