应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 微球的制备
323/4返回列表上一页1234下一页
查看: 3189  |  回复: 31
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

王世君1-11

铁虫 (小有名气)
引用回帖:
11楼: Originally posted by y0123 at 2016-06-25 22:44:29
提高搅拌速度和剪切浆

800r/min时，溶液已经飞溅了，再高应该可能会产生很多单纯的硅颗粒了吧。
赞一下 回复此楼
追求自己所想，仅此而已！
21楼2016-06-27 14:20:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

守伟

铁杆木虫 (正式写手)
引用回帖:
19楼: Originally posted by 王世君1-11 at 2016-06-27 14:15:45
请问，可以给一个您做这个的具体步骤吗？拜托大神了。...

我没做过你这么小颗粒的
大颗粒的我做过，包的很好
另外我的TEOS是花了2h左右滴加的，总共好像也没多少
这个实验太久了，也有些细节忘记了。
另外个人觉得如果你不是为了单纯的做形貌，只是利用这个继续做延伸的话，那没必要追求到极致。那就有点得不偿失了。
再说你做的东西只要是好，审稿人也不会完全因为你形貌没有做到完美，把你拒了。
赞一下 回复此楼
22楼2016-06-27 15:11:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王世君1-11

铁虫 (小有名气)
引用回帖:
22楼: Originally posted by 守伟 at 2016-06-27 15:11:57
我没做过你这么小颗粒的
大颗粒的我做过，包的很好
另外我的TEOS是花了2h左右滴加的，总共好像也没多少
这个实验太久了，也有些细节忘记了。
另外个人觉得如果你不是为了单纯的做形貌，只是利用这个继续做延伸 ...

大颗粒，我有做一批，也还可以。
现在主要是为了好一点的形貌，如果太粘连，应该会影响后面的包覆实验。
赞一下 回复此楼
追求自己所想，仅此而已！
23楼2016-06-27 16:29:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xmcLC2016

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 守伟 at 2016-06-24 11:27:53
1.Fe3O4用稀盐酸处理超声一下，不用时间太长
2.感觉9mlH2O好像有点多
3.室温反应就可
4.看了你的图后，你的Fe3O4颗粒很小，不好包，要多尝试，同时再把TEOS的量降低
你看看你包后尺寸很大了，都几百nm了

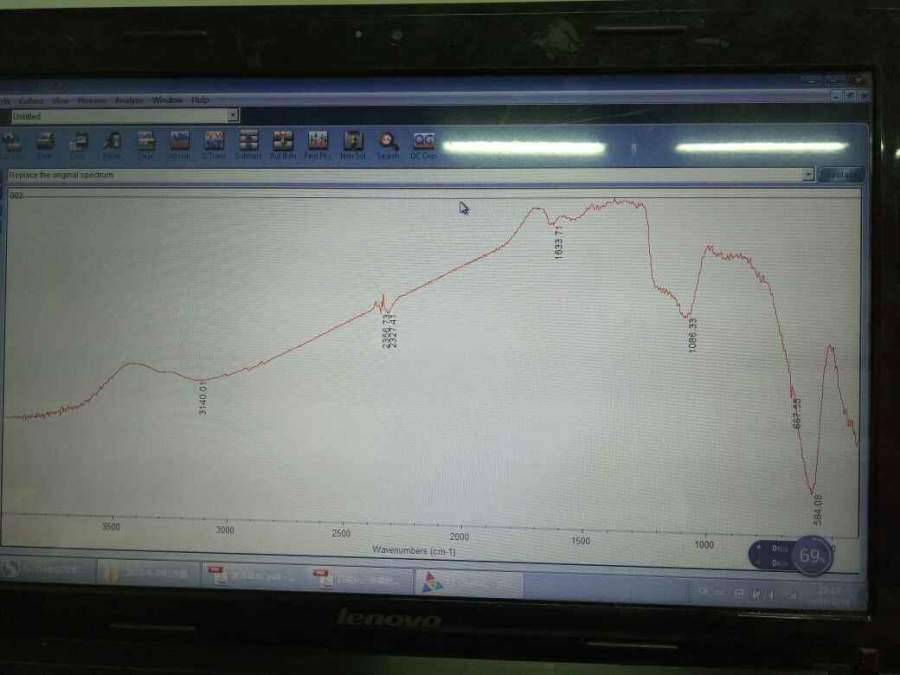

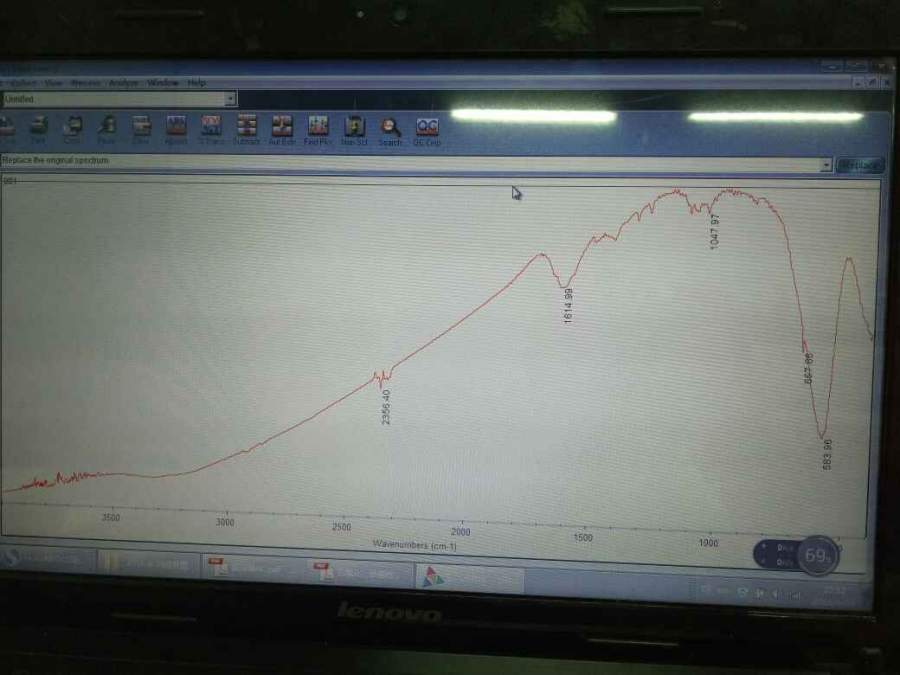

你好，我想问一下，四氧化三铁表面包硅之后红外应该检测到哪几个特征峰才能证明包成功了呢？我做的红外只检测到了硅氧健，没有羟基，这样可以吗？还有啊，包硅之后包氨基直接加APTES室温下磁力搅拌不可以么？为什么我做的红外根本就检测不到氨基，而且3000波长以上压根就没有特征吸收峰。期待你的回答啊，谢谢！
微球的制备


微球的制备-1



发自小木虫Android客户端
赞一下 回复此楼
24楼2016-06-28 22:14:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王世君1-11

铁虫 (小有名气)
引用回帖:
24楼: Originally posted by xmcLC2016 at 2016-06-28 22:14:29
你好，我想问一下，四氧化三铁表面包硅之后红外应该检测到哪几个特征峰才能证明包成功了呢？我做的红外只检测到了硅氧健，没有羟基，这样可以吗？还有啊，包硅之后包氨基直接加APTES室温下磁力搅拌不可以么？为什么 ...

硅氧健就证明已经包覆了硅了，我认为看不到羟基峰也是没有关系的，毕竟羟基峰很容易受到外界因素影响。
你的氨基化，超声会不会不太好。我用机械搅拌，颗粒非常容易粘连，不知道你有没有这种现象。我的红外倒是有一点氨基峰。可能是量很少，所以红外吸收不明显。
赞一下 回复此楼
追求自己所想，仅此而已！
25楼2016-06-30 10:38:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yubeihong

铁杆木虫 (职业作家)
我们也做这个，200纳米包硅，浓度太低了，后来干脆去买purimagbead了，还节约前面的制备时间，我主要研究重点在后面。
赞一下 回复此楼
26楼2016-10-07 22:57:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

forever+

新虫 (初入文坛)
引用回帖:
10楼: Originally posted by 守伟 at 2016-06-24 11:30:53
还有你的保证你的Fe3O4是分散好的
你这个浓度肯定不适合，600mg分散到100mL左右的溶液中，浓度太高了，没包之前你的颗粒在分散液里都是相互接触的，怎么可能包覆的好，
再说你有加热包覆，肯定包覆的更快

大神，包覆浓度一般多少合适？

发自小木虫Android客户端
赞一下(1人) 回复此楼
27楼2016-12-12 21:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yubeihong

铁杆木虫 (职业作家)
这个反应确实不好做啊，有时候做得好有时候做不好，严重影响重复性和进度。后来我们直接买普瑞迈格的磁珠来做了，省了材料的制备。
赞一下 回复此楼
28楼2017-01-05 11:58:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卡萨布兰卡k

银虫 (小有名气)
楼主，我想请请教 你加APTES是怎么加的 ？直接吸取2ml滴加还是用适量的乙醇稀释了滴加进去的？ 我直接加的 然后Fe3O4 全部聚集 肉眼可见巨大颗粒   不知道怎么办了  谢谢楼主了。
赞一下(2人) 回复此楼
29楼2017-04-02 09:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JJT94

新虫 (初入文坛)
楼主，我想向您请教一下，您是如何制备30nm的四氧化三铁磁性粒子的吗？用的什么当地

发自小木虫IOS客户端
赞一下 回复此楼
30楼2018-03-03 13:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 王世君1-11 的主题更新
323/4返回列表上一页1234下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
