小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » fluent模拟气体管道流动，在无外加负荷情况下，全压升了，这是什么情况
121/2返回列表12下一页
查看: 1890  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lu139zh4939w

铜虫 (小有名气)

[求助] fluent模拟气体管道流动，在无外加负荷情况下，全压升了，这是什么情况 已有1人参与

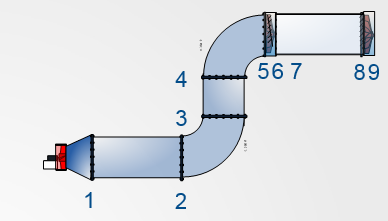

1、这个模型是压力入口，1的前端是入口，设定的是压力入口；9的末端是出口，为压力出口（0pa）。模拟后出现1截面的总压小于2截面总压，按照流体力学理论，1到2截面存在压损，应该1到2总压得到降低。
           2、我统计了1和2垂直于截面的速度和总速度，按照0.5*密度*速度*速度=动压，和fluent中提取的动压对比，差距较为明显，请问，fluent中的动压是如何计算的。（管道密度不变，为1.293）。

Area-Weighted Average
                  Total Pressure             (pascal)
-------------------------------- --------------------
                     1-1-jiankuo            112.40667
                  2-1-xiazhiguan             122.5071

Area-Weighted Average
                Dynamic Pressure             (pascal)
-------------------------------- --------------------
                     1-1-jiankuo            78.316597
                  2-1-xiazhiguan            68.582138

Area-Weighted Average
        X      Velocity Magnitude                (m/s)
-------------------------------- --------------------
                  1-1-jiankuo            10.053719
                  2-1-xiazhiguan            9.6928148

Area-Weighted Average
              Velocity Magnitude                (m/s)
-------------------------------- --------------------
                     1-1-jiankuo            10.191781
                  2-1-xiazhiguan            9.805877

fluent模拟气体管道流动，在无外加负荷情况下，全压升了，这是什么情况

[ Last edited by xiegangmai on 2016-6-28 at 16:57 ]
回复此楼

» 猜你喜欢
1楼 2016-06-22 10:54:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

mycc

专家顾问 (正式写手)
引用回帖:
4楼: Originally posted by lu139zh4939w at 2016-06-22 12:36:15
用了mass也是全压升高...

1是入口，2是出口，1大于2是准确的呀
赞一下(1人) 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
5楼2016-06-22 13:21:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
不用Area-Weighted Average，尝试用 mass-Weighted Average试试
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
2楼2016-06-22 11:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu139zh4939w

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by mycc at 2016-06-22 11:34:50
不用Area-Weighted Average，尝试用 mass-Weighted Average试试

用了mass也是全压升高
赞一下 回复此楼
3楼2016-06-22 12:36:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu139zh4939w

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by mycc at 2016-06-22 11:34:50
不用Area-Weighted Average，尝试用 mass-Weighted Average试试

用了mass也是全压升高
赞一下 回复此楼
4楼2016-06-22 12:36:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu139zh4939w

铜虫 (小有名气)
说错了，模拟中1的全压小于2,1的全压112pa,2的全压122pa
赞一下 回复此楼
6楼2016-06-22 15:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu139zh4939w

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by mycc at 2016-06-22 13:21:27
1是入口，2是出口，1大于2是准确的呀...

说错了，模拟中1的全压小于2,1的全压112pa,2的全压122pa
赞一下 回复此楼
7楼2016-06-22 15:07:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu139zh4939w

铜虫 (小有名气)
引用回帖:
5楼: Originally posted by mycc at 2016-06-22 13:21:27
1是入口，2是出口，1大于2是准确的呀...

说错了，模拟中1的全压小于2,1的全压112pa,2的全压122pa
赞一下 回复此楼
8楼2016-06-22 15:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lu139zh4939w: 金币+10, ★★★很有帮助 2016-06-23 13:51:55
你可以把压力分布显示出来，截图看看，总压，动压，静压都看一下啊
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
9楼2016-06-22 15:28:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu139zh4939w

铜虫 (小有名气)
引用回帖:
9楼: Originally posted by mycc at 2016-06-22 15:28:41
你可以把压力分布显示出来，截图看看，总压，动压，静压都看一下啊

我错了，刚才试了下mass，合理了，1到2，全压降了1pa
赞一下 回复此楼
10楼2016-06-22 16:18:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
