渐扩管划分网格求助
|

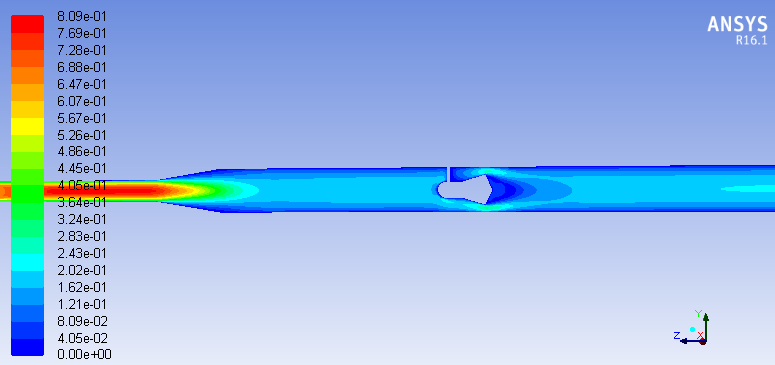

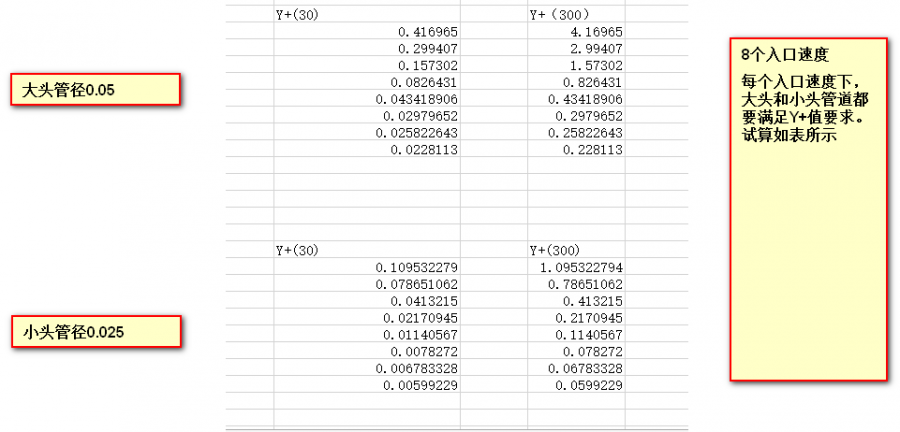

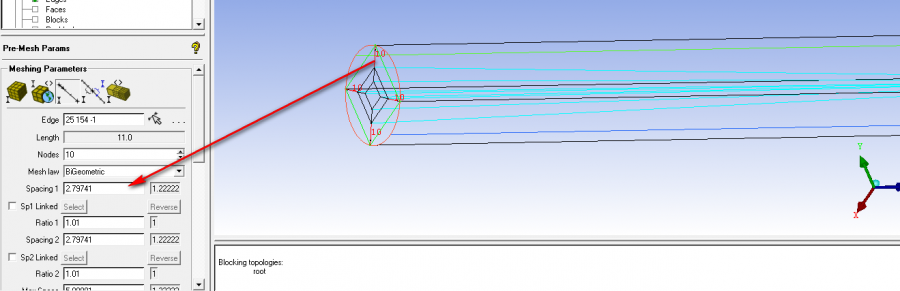

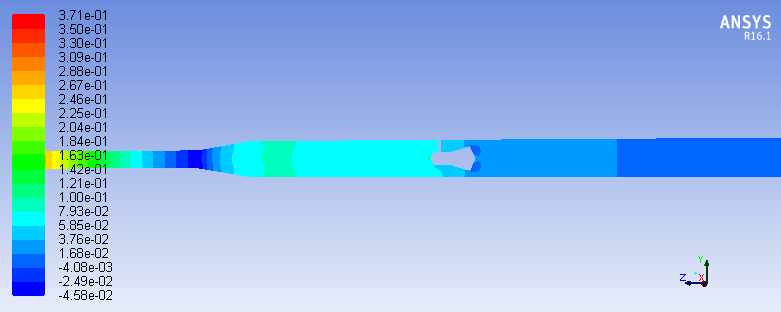

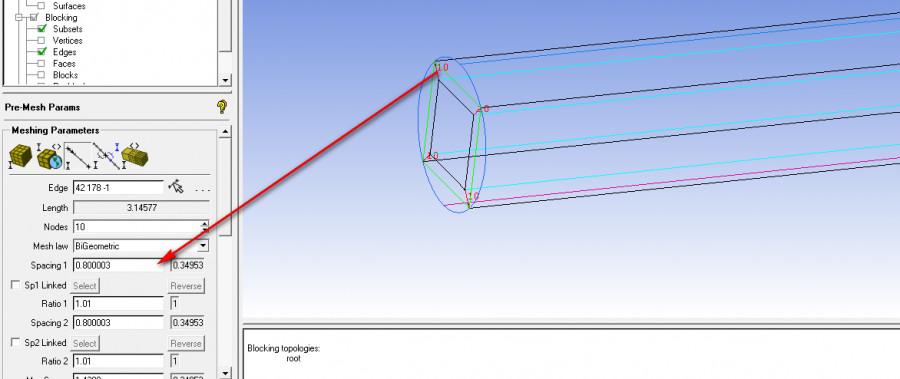

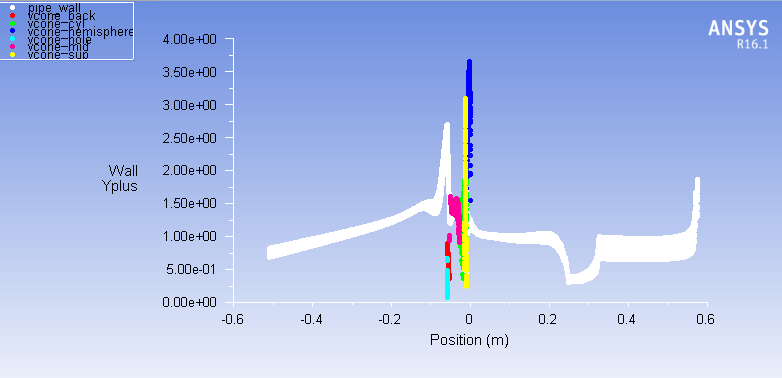

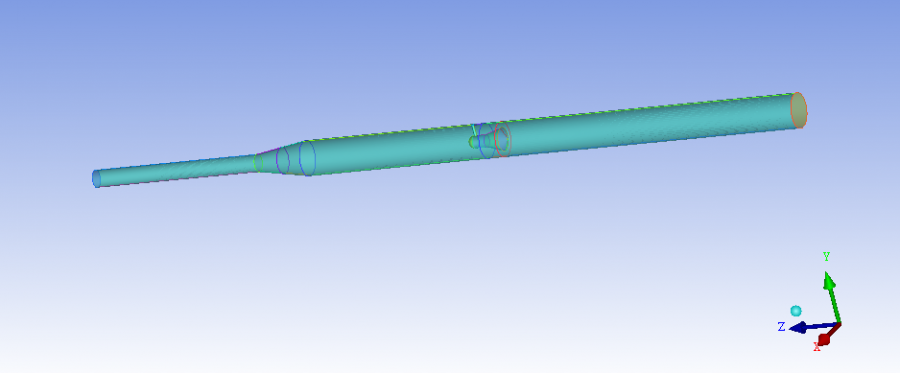

渐扩管示意图如下： 大头管径：0.05m 小头管径：0.025m 划分网格按照Y+要求划分： 1. 不可压缩流体，小头入口速度是大头管道中速度的4倍 2. 由于小管径管道和大管径管道的速度不同，那么管道中有不同的Y+值 如下表所示：  大管径管道： 0.416965 4.16965 小管径管道对应： 0.109532279 1.095322794 我在划分网格的时候出现了这种现象： 下头第一层网格设置为0.8：  大头第一层网格竟然不是0.8！  这个是怎么回事呢？ 用fluent计算的结果也错了： 压力云图：  速度云图：  Y+：  @追梦De行者 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : beta77_5D_SUP_MV_50mm_2D.blk
- 附件 2 : beta77_5D_SUP_MV_50mm_2D.tin
2016-06-21 21:14:45, 45.15 K
2016-06-21 21:14:45, 113.75 K
» 猜你喜欢
不自信的我
已经有11人回复
-
北核录用
已经有3人回复
-
要不要辞职读博？
已经有6人回复
-
实验室接单子
已经有3人回复
-
磺酰氟产物，毕不了业了！
已经有8人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有10人回复
-
26申博（荧光探针方向，有机合成）
已经有4人回复
-
论文终于录用啦！满足毕业条件了
已经有26人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有4人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
yangpeng_hn
银虫 (小有名气)
- 应助: 3 (幼儿园)
- 金币: 2002
- 红花: 1
- 帖子: 66
- 在线: 26.4小时
- 虫号: 3967003
- 注册: 2015-07-12
- 性别: GG
- 专业: 工程热物理与能源利用
zhouwensmile2楼2016-06-22 00:38:29
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
3楼2016-06-22 09:23:50
zhouwensmile
铁杆木虫 (著名写手)
- 应助: 8 (幼儿园)
- 贵宾: 0.173
- 金币: 7502.3
- 散金: 2508
- 红花: 53
- 沙发: 2
- 帖子: 2598
- 在线: 759.3小时
- 虫号: 1666187
- 注册: 2012-03-05
- 性别: GG
- 专业: 化石能源储存与输送
4楼2016-06-22 09:24:21
追梦De行者
木虫 (小有名气)
- 仿真EPI: 1
- 应助: 10 (幼儿园)
- 金币: 3161.8
- 红花: 2
- 帖子: 195
- 在线: 98.1小时
- 虫号: 4448509
- 注册: 2016-02-29
- 性别: GG
- 专业: 工程热力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
zhouwensmile: 金币+200, ★★★很有帮助, 谢谢！ 2016-06-22 11:45:38
感谢参与，应助指数 +1
zhouwensmile: 金币+200, ★★★很有帮助, 谢谢！ 2016-06-22 11:45:38
| 大管edge和小管edge长度不一致，你设置大管为0.8的话，小管的话就会变成0.23左右，它们之间的比例与二者的edge长度比例一致，以上是设置所得的结果，平行的edge假如间距一样，而它们的长度又不一样，那这样岂不是产生了矛盾了？ |
5楼2016-06-22 10:12:31
追梦De行者
木虫 (小有名气)
- 仿真EPI: 1
- 应助: 10 (幼儿园)
- 金币: 3161.8
- 红花: 2
- 帖子: 195
- 在线: 98.1小时
- 虫号: 4448509
- 注册: 2016-02-29
- 性别: GG
- 专业: 工程热力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
zhouwensmile: 金币+300, ★★★很有帮助, 感谢！ 2016-06-22 11:51:45
zhouwensmile: 金币+466, ★★★★★最佳答案, 已经想通了，谢谢 2016-06-22 20:28:40
zhouwensmile: 金币+300, ★★★很有帮助, 感谢！ 2016-06-22 11:51:45
zhouwensmile: 金币+466, ★★★★★最佳答案, 已经想通了，谢谢 2016-06-22 20:28:40
| 纠正一下，icem默认的节点参数复制是依据目标edge的长度按比例进行复制的；假如想实现你所说的情况，可以在edge参数设置页面里勾选Copy Absolute，这样复制edge的参数时会将源edge的精确间距复制到目标edge，不会关注目标edge的长度。 |
» 本帖已获得的红花（最新10朵）
6楼2016-06-22 10:23:21
