| 查看: 893 | 回复: 3 | ||
ChaiRuirui木虫 (小有名气)
|
[求助]
ICEM混合网格划分求助 已有1人参与
|

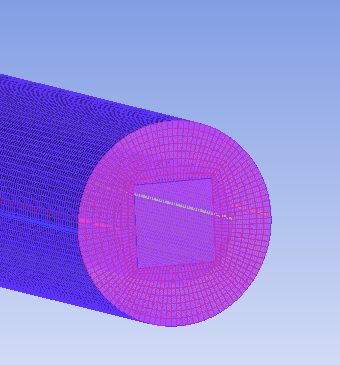

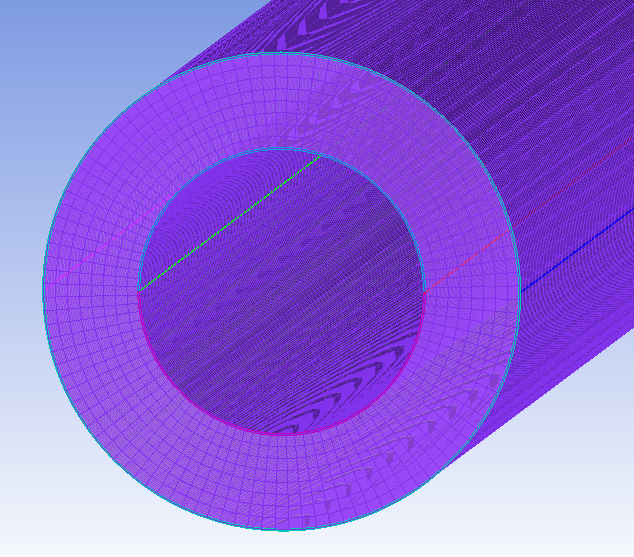

初学ICEM，有个问题很困惑，希望大家帮忙解答一下。一个空心圆柱，有一定壁厚的，如果整体划分结构网格，用O型网格切掉中间block得到的网格质量很好；但如果我把这个几何用面分成左右两部分，分别划分网格，也用O型网格切掉中间block得到的网格却很奇怪，最边上的网格正常，界面处的却几何完全贴合（中间那个正方形边缘部分多余），网格质量差。附图1为整体划分网格，附图2为左半边几何划分界面处的网格，求教，谢谢！ 1.png  2.png |
回复此楼» 猜你喜欢
欢迎发来filecode的Mz6后的代码验证其规律
已经有69人回复
-
有时候，自然基金真的不能太认真 （我的申报经验）
已经有11人回复
-
时间戳又变了8-15
已经有23人回复
-
filecode=后面第一个是大写字母
已经有7人回复
-
filecode
已经有12人回复
-
小木虫上这么多卖论文的，真有人买论文么？感觉没必要啊
已经有13人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有7人回复
-
关于Filecode分析方法
已经有13人回复
-
各位道友，我要去昆明玩几天，回来见。
已经有8人回复
-
咱们一起用铁证分析2026国家社科基金中标与否
已经有22人回复
» 本主题相关价值贴推荐，对您同样有帮助:
九天重游
新虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 4300.4
- 散金: 200
- 红花: 10
- 帖子: 182
- 在线: 35.7小时
- 虫号: 3584417
- 注册: 2014-12-09
- 性别: GG
- 专业: 流体力学
|
你在左右划分的界面处要仔细设置映射关系，线映射和面映射都要做好。目前看你的状况，似乎是没有做好映射 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
ChaiRuirui2楼2016-06-18 09:34:07
ChaiRuirui
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 4702.3
- 散金: 20
- 红花: 2
- 帖子: 280
- 在线: 99.8小时
- 虫号: 1619201
- 注册: 2012-02-15
- 性别: MM
- 专业: 催化化学
3楼2016-06-18 09:39:33
4楼2016-06-21 14:51:01
