[求助] 三元电池充放循环发生的问题 已有4人参与

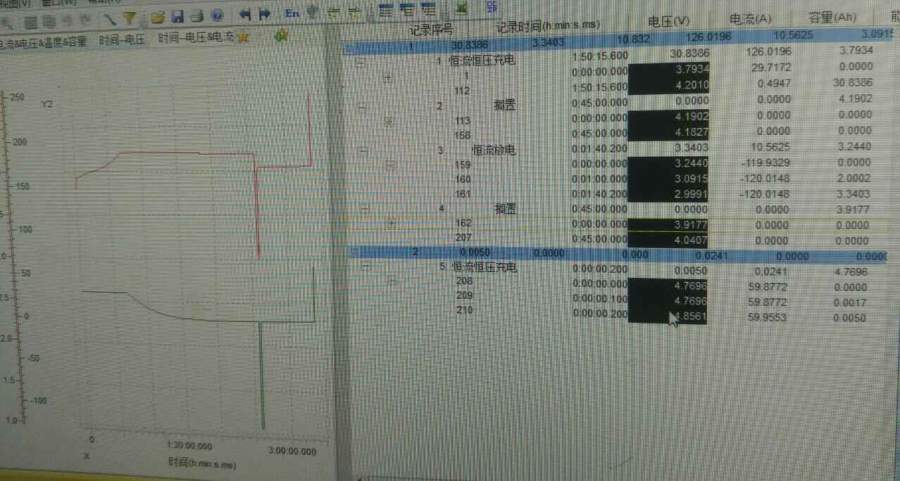

如图充电至4.2v,放电至3v。充放过程中电压变化怎么会这么奇怪??

三元电池充放循环发生的问题


@VIMPILE @langzhizhou @a88592718 @louderbe 发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
无-忧(louderbe代发): 金币+3 2016-06-20 09:06:52
你这个曲线看不甚清楚,换成容量电压曲线
看起来你的电池阻抗很大,首次充电大部分在恒压段,后面充放电几乎没有容量了.. 你换成小电流试试
何处高楼无可醉,谁家红袖不相怜!
2楼2016-06-18 01:32:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦


【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
无-忧(louderbe代发): 金币+3 2016-06-20 09:06:46
电池设计/标称容量多少?充放电电流倍率多少?
如果是小倍率测试极化阻抗不正常,可以把欧姆内阻、直流内阻、交流阻抗结合起来分析。
太不正常的话也没分析的必要了,还是重新做电池,检查一下工艺过程有没有问题。
3楼2016-06-18 02:48:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无-忧

新虫 (小有名气)

引用回帖:
3楼: Originally posted by lsh200100 at 2016-06-18 02:48:27
电池设计/标称容量多少?充放电电流倍率多少?
如果是小倍率测试极化阻抗不正常,可以把欧姆内阻、直流内阻、交流阻抗结合起来分析。
太不正常的话也没分析的必要了,还是重新做电池,检查一下工艺过程有没有问题 ...

标称容量30ah。用1c充电后进行4c/2c放充循环。用电池内部微短路自放电似乎可以解释前三个工步发生的现象,但后面的搁置阶段电压突然回升至4v就很难解释了

发自小木虫Android客户端
4楼2016-06-18 07:42:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦


引用回帖:
4楼: Originally posted by 无-忧 at 2016-06-18 07:42:13
标称容量30ah。用1c充电后进行4c/2c放充循环。用电池内部微短路自放电似乎可以解释前三个工步发生的现象,但后面的搁置阶段电压突然回升至4v就很难解释了
...

如果是内部短路导致自放电,可以看看充电电压曲线和电流,一般会有曲线异常或者恒压阶段电流降不下来。你这个恒压能到截止电流的话,不至于转放电就没容量了。
5楼2016-06-18 10:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小河明月

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
无-忧(louderbe代发): 金币+3 2016-06-20 09:07:08
很简单吗!你并没有完全把电池中的电放完,电压当然会升高了!归根结底就是你电池的内阻较大,放电电流较大,引起的这么个充放电结果!
为了新型材料,为了新的未来!!
6楼2016-06-18 11:26:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cx191286447

新虫 (初入文坛)

建议重做电池
7楼2016-06-20 09:24:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amition

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
无-忧(langzhizhou代发): 金币+2 2016-06-25 02:34:44
如果电池没问题的话,感觉是你测试电池的工装夹具类电阻有点大,30Ah的话4C电流导致线路的分压大,充放电机的电压到了,但是电池电压没多大变化。
8楼2016-06-20 13:21:36
