应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 材料测试 » 热膨胀曲线分析求助
121/2返回列表12下一页
查看: 1769  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

quentina

铁虫 (小有名气)

[求助] 热膨胀曲线分析求助 已有3人参与

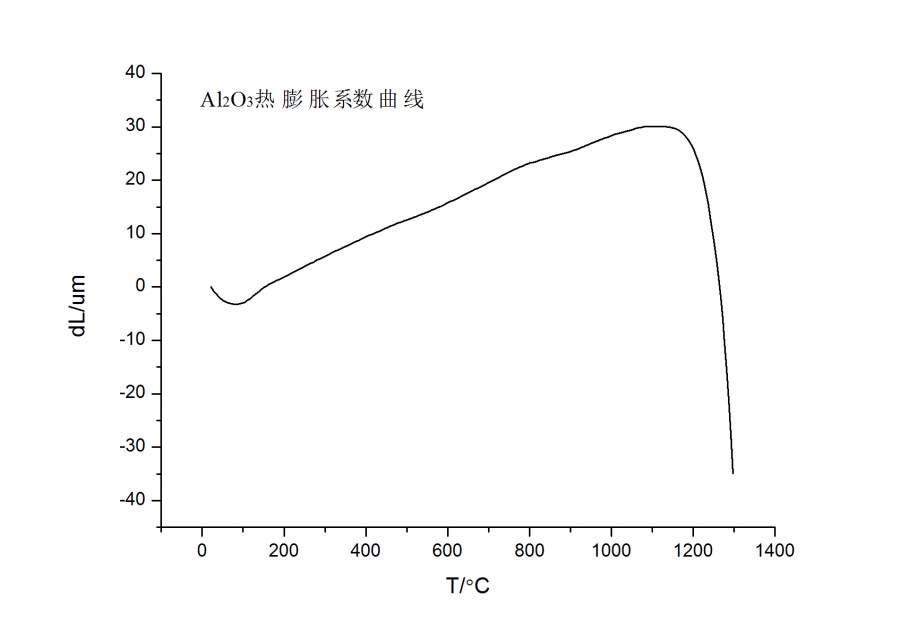

请帮忙分析下，纯氧化铝测试出来的膨胀曲线为什么会是这样，计算出来的热膨胀系数才2.1*10-6。是哪里出问题了？ 请各位大神帮帮忙。非常感谢，万分着急。

Ps：热膨胀系数计算是用曲线中的dL值除以原长和峰顶的温度差么？

热膨胀曲线分析求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-17 20:47:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
quentina: 金币+2, ★有帮助 2016-06-24 18:18:53
建议检查以下几个方面：1、氧化铝试样的材质、密度或孔隙率；2、检查仪器有无问题；3、试样的加热温度是否精确和均匀；4、参与热膨胀的原始计算长度的采纳有无问题，试样有无缺陷如裂纹。
赞一下 回复此楼
2楼2016-06-19 14:25:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guxue

专家顾问 (知名作家)

学习使人进步

【答案】应助回帖

感谢参与，应助指数 +1
如果是粉体测量的话，应该是到一定温度后颗粒之间开始出现烧结现象，引起收缩。
赞一下 回复此楼
青出于蓝而胜于蓝
3楼2016-06-19 16:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quentina

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by guxue at 2016-06-19 16:22:31
如果是粉体测量的话，应该是到一定温度后颗粒之间开始出现烧结现象，引起收缩。

样品在测试前预烧了1350，测试温度1300，应该不会是收缩引起的原因吧？
赞一下 回复此楼
4楼2016-06-20 13:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quentina

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2016-06-19 14:25:32
建议检查以下几个方面：1、氧化铝试样的材质、密度或孔隙率；2、检查仪器有无问题；3、试样的加热温度是否精确和均匀；4、参与热膨胀的原始计算长度的采纳有无问题，试样有无缺陷如裂纹。

请问，热膨胀测试的样品需要烧结致密、无气孔才能测试么？原始长度的误差会导致曲线大幅度下滑么？
赞一下 回复此楼
5楼2016-06-20 13:34:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
5楼: Originally posted by quentina at 2016-06-20 13:34:00
请问，热膨胀测试的样品需要烧结致密、无气孔才能测试么？原始长度的误差会导致曲线大幅度下滑么？...

是的。因为有空隙的话就可能发生收缩，测量就不准确了。原始长度的误差倒是不会导致曲线大幅度下滑。
赞一下 回复此楼
6楼2016-06-20 13:55:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上海依阳

禁虫 (著名写手)
★
quentina: 金币+1, ★有帮助 2016-06-24 18:19:17
本帖内容被屏蔽
7楼2016-06-21 21:08:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quentina

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by peterflyer at 2016-06-20 13:55:59
是的。因为有空隙的话就可能发生收缩，测量就不准确了。原始长度的误差倒是不会导致曲线大幅度下滑。...

预烧了1630，吸水率为0。测试后还是这样子，请解疑
赞一下 回复此楼
8楼2016-06-22 18:48:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

quentina

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 上海依阳 at 2016-06-21 21:08:05
两个可能
（1）采用了石英顶杆进行热膨胀测试，1200℃以后顶杆软了。

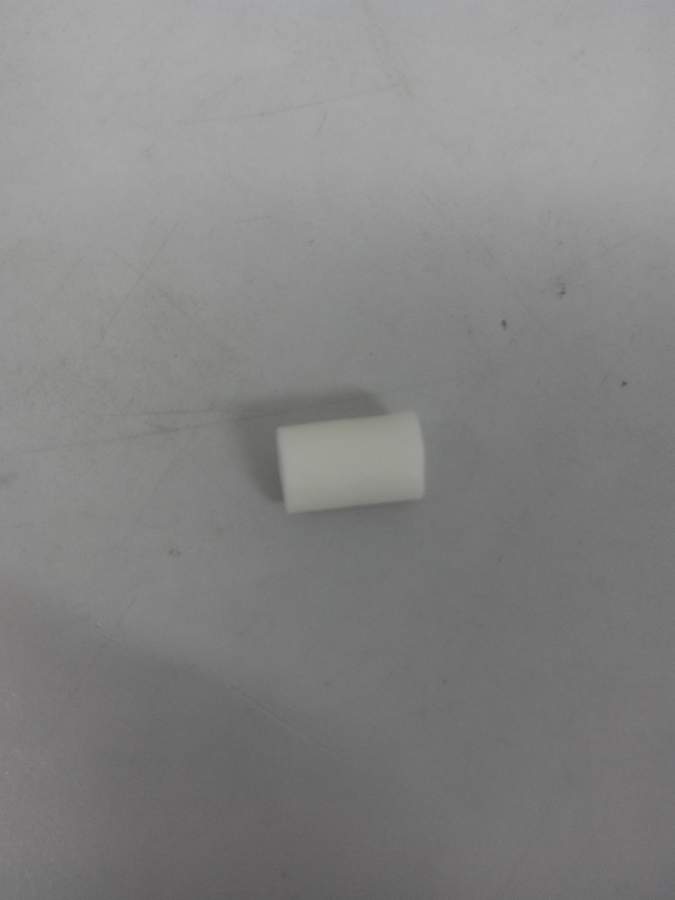

（2）固体的纯氧化铝就是蓝宝石，耐1200℃应该没问题。有可能是试样的纯度不够。请拍一张测试后的样品照片上传上来看看。

测试仪器标注能测1400的温度，即便村度不够的话也不至于1100多度下滑吧，请问你们测试是怎么制样的？在仪器操作上有什么要注意的么？期待解答
氧化铝在1630烧的，吸水率0。
热膨胀曲线分析求助-1
赞一下 回复此楼
9楼2016-06-22 18:56:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
8楼: Originally posted by quentina at 2016-06-22 18:48:29
预烧了1630，吸水率为0。测试后还是这样子，请解疑...

可能要多烧个几次。以前我用刚玉管作炉子时就发现，虽然陶瓷管的烧成温度远高于1400度，但每次升温到1400度左右使用一段时期后，等炉子降温后测量发现炉管都会有所收缩。前后三四次后才基本稳定。
赞一下 回复此楼
10楼2016-06-22 19:03:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 quentina 的主题更新
121/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 293求调剂 +9 zjl的号 2026-03-16 14/700 2026-03-18 05:13 by qytt腾飞
[考研] 311求调剂 +9 冬十三 2026-03-15 10/500 2026-03-17 22:53 by lbsjt
[考研] 【0856】化学工程（085602）313 分，本科学科评估A类院校化学工程与工艺，诚求调剂 +7 小刘快快上岸 2026-03-11 8/400 2026-03-17 16:57 by ruiyingmiao
[考研] 一志愿苏州大学材料工程（085601）专硕有科研经历三项国奖两个实用型专利一项省级立项 +6 大火山小火山 2026-03-16 8/400 2026-03-17 15:05 by 无懈可击111
[考研] 一志愿南京大学，080500材料科学与工程，调剂 +4 Jy? 2026-03-16 4/200 2026-03-17 11:02 by gaoqiong
[考研] 267一志愿南京工业大学0817化工求调剂 +6 SUICHILD 2026-03-12 6/300 2026-03-17 09:24 by 雾散后相遇lc
[考研] 东南大学364求调剂 +5 JasonYuiui 2026-03-15 5/250 2026-03-16 21:28 by 木瓜膏
[考研] 药学383 求调剂 +3 药学chy 2026-03-15 4/200 2026-03-16 20:51 by 元子^0^
[考研] 333求调剂 +3 文思客 2026-03-16 7/350 2026-03-16 18:21 by 文思客
[考研] 一志愿211 0703方向310分求调剂 +3 努力奋斗112 2026-03-15 3/150 2026-03-16 16:44 by houyaoxu
[考研] 一志愿华中师范071000，325求调剂 +6 RuitingC 2026-03-12 6/300 2026-03-16 14:50 by 可淡不可忘
[考研] 中科大材料专硕319求调剂 +3 孟鑫材料 2026-03-13 3/150 2026-03-14 18:10 by houyaoxu
[考研] 复试调剂 +4 z1z2z3879 2026-03-14 5/250 2026-03-14 16:30 by JourneyLucky
[考研] 【0703化学调剂】-一志愿华中师范大学-六级475 +5 Becho359 2026-03-11 5/250 2026-03-14 11:35 by 哦哦123
[考研] 材料与化工求调剂一志愿 985 总分 295 +8 dream…… 2026-03-12 8/400 2026-03-13 22:17 by 星空星月
[考研] 求材料调剂 085600英一数二总分302 前三科235 精通机器学习 一志愿哈工大 +4 林yaxin 2026-03-12 4/200 2026-03-13 22:04 by 星空星月
[考研] ［0860］321分求调剂，ab区皆可 +4 宝贵热 2026-03-13 4/200 2026-03-13 22:01 by 星空星月
[考研] 311求调剂 +3 冬十三 2026-03-13 3/150 2026-03-13 20:41 by JourneyLucky
[考研] 工科调剂 +4 Jiang191123！ 2026-03-11 4/200 2026-03-13 15:15 by Miko19
[考研] 270求调剂 085600材料与化工专硕 +3 YXCT 2026-03-11 3/150 2026-03-13 10:13 by houyaoxu
信息提示
关闭
请填处理意见
关闭
