[交流] ICEM中创建part导入fluent中丢失

最近刚开始接触ICEM，真心是崩溃啊了，恳请大神们帮助。

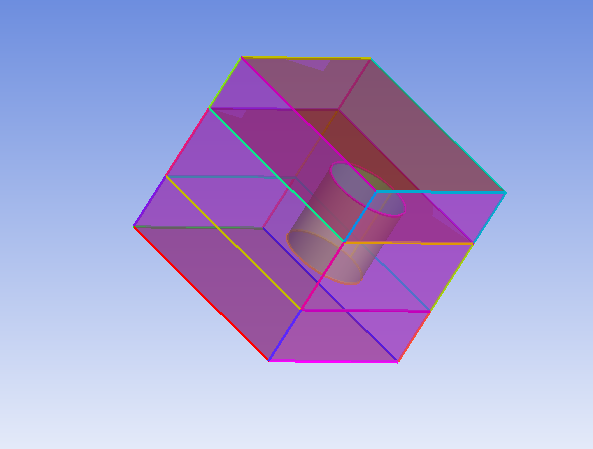

     具体情况是在ICEM中主要创建了part：IN、OUT、porous。流体从正方体底部进入内部多孔介质圆柱后从圆柱里面出来，然后从正方体上部出去，但是导入Fluent后，porous part就缺失了，把内部设置为body后，导入Fluent中仍然porous part缺失。具体图片如下。希望大神们帮小妹看看，跪谢。

ICEM中创建part导入fluent中丢失
回复此楼

» 猜你喜欢
1楼 2016-06-17 15:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

keeep0394

新虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
dandan520wk: 金币+10 2016-06-17 16:14:26
必须将block的面映射到porous 上，否则内部网格不会自动生成边界条件

发自小木虫IOS客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

dandan520wk
2楼2016-06-17 16:00:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

525919895

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主 我在icem里面设置了进口边界 导入到fluent里面不见了是什么原因？求助
赞一下(1人) 回复此楼
9楼2016-06-24 15:21:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dandan520wk

铁虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by keeep0394 at 2016-06-17 16:00:01
必须将block的面映射到porous 上，否则内部网格不会自动生成边界条件

是的，还是大牛厉害。万分感谢
赞一下 回复此楼
3楼2016-06-17 16:14:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keeep0394

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by dandan520wk at 2016-06-17 16:14:20
是的，还是大牛厉害。万分感谢...

以前也被这个问题搞疯过

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-06-17 18:03:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lt172009

无虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by keeep0394 at 2016-06-17 16:00:01
必须将block的面映射到porous 上，否则内部网格不会自动生成边界条件

最近刚开始学习icem，大神有什么建议吗，或者好的资料推荐
赞一下 回复此楼
gan
5楼2016-06-17 18:34:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keeep0394

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by lt172009 at 2016-06-17 18:34:22
最近刚开始学习icem，大神有什么建议吗，或者好的资料推荐...

找本书，认认真真把例子做一遍，推荐看看流沙的视频，我不是大神，学渣一枚

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-06-18 00:27:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bzzwx70
★
dandan520wk: 金币+1 2016-06-20 08:30:50
祝福
7楼2016-06-18 01:09:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wei623286970

金虫 (小有名气)
★ ★
dandan520wk: 金币+2 2016-06-20 08:30:45
关联没关联好

发自小木虫Android客户端
回复此楼
8楼2016-06-18 15:06:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pingyanwe
10楼2016-06-24 18:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
