[求助] 求助高分辨及FFT分析已有1人参与

做了高分辨分析，该相应该是TiB或者TiB2，但是不会分析，主要是FFT转变后，成如下图所示的样子，请问大神这是什么原因，怎么分析，水平有限，求大神指导

求助高分辨及FFT分析

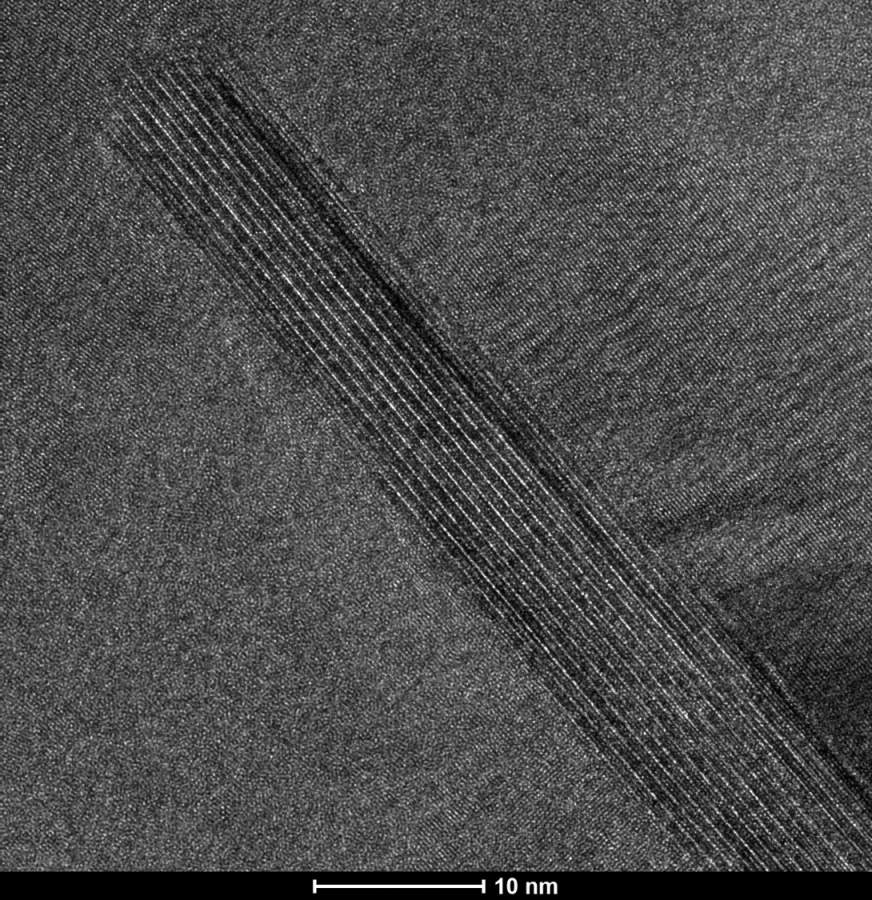

高分辨图像


求助高分辨及FFT分析-1

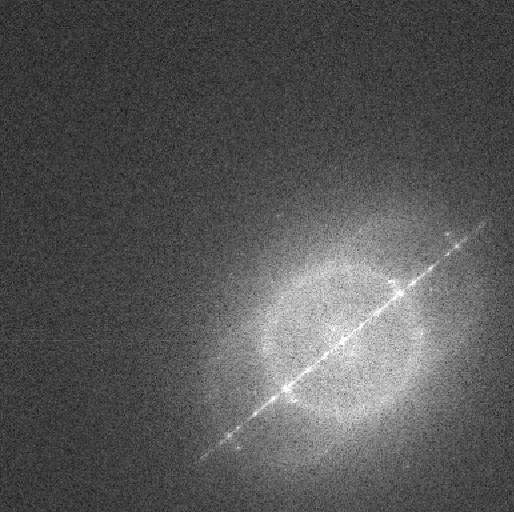

FFT转变后的图像(棒状相)
回复此楼

» 猜你喜欢
1楼2016-06-17 09:37:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhshzhang

木虫 (小有名气)
引用回帖:
11楼: Originally posted by madaowo at 2016-06-20 18:44:45
附上百度云链接
https://yun.baidu.com/share/link?shareid=399601809&uk=388132004...

非常感谢
回复此楼
12楼2016-06-21 08:36:26
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 12 个回答

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
zhshzhang: 金币+1, ★有帮助 2016-06-19 15:59:29
1.是否有.dm3文件， 你是怎么选择区域的，在DM里，在选择同时要按住alt键，以确保选择区域为2x2，及其倍数。
2.我用你上传的图片做个个FFT得到衍射点都比你上传的多啊。
3. 可能样品有些厚，你还有更好的结果吗
赞一下 回复此楼
2楼2016-06-17 20:42:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhshzhang

木虫 (小有名气)
引用回帖:
2楼: Originally posted by madaowo at 2016-06-17 20:42:16
1.是否有.dm3文件， 你是怎么选择区域的，在DM里，在选择同时要按住alt键，以确保选择区域为2x2，及其倍数。
2.我用你上传的图片做个个FFT得到衍射点都比你上传的多啊。
3. 可能样品有些厚，你还有更好的结果吗

您好，没有DM3文件，主要想分析中间棒状相的FFT，不知道您分析出来什么怎么样的衍射斑点？
赞一下 回复此楼
3楼2016-06-19 16:00:31
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madaowo

铁杆木虫 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by zhshzhang at 2016-06-19 09:00:31
您好，没有DM3文件，主要想分析中间棒状相的FFT，不知道您分析出来什么怎么样的衍射斑点？...

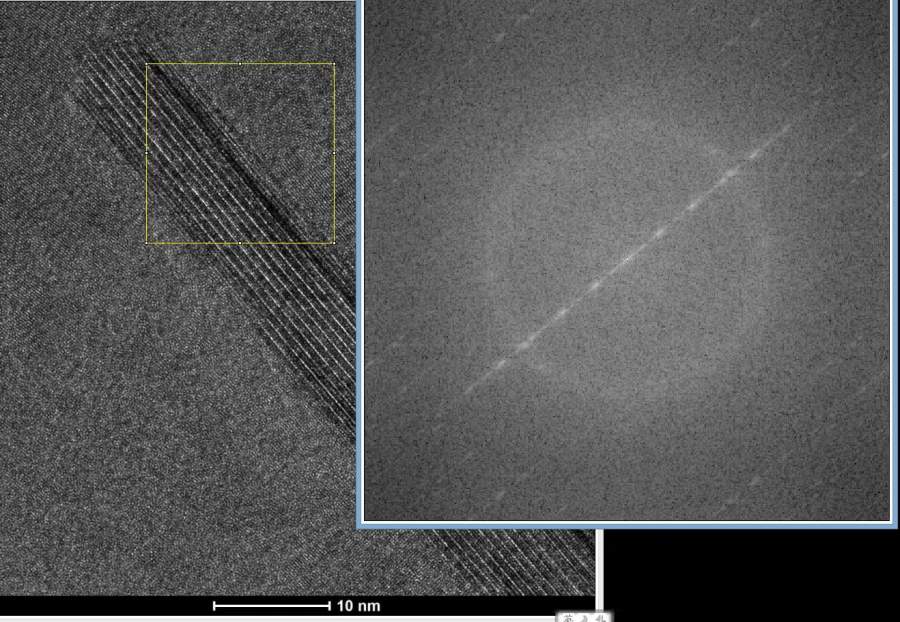

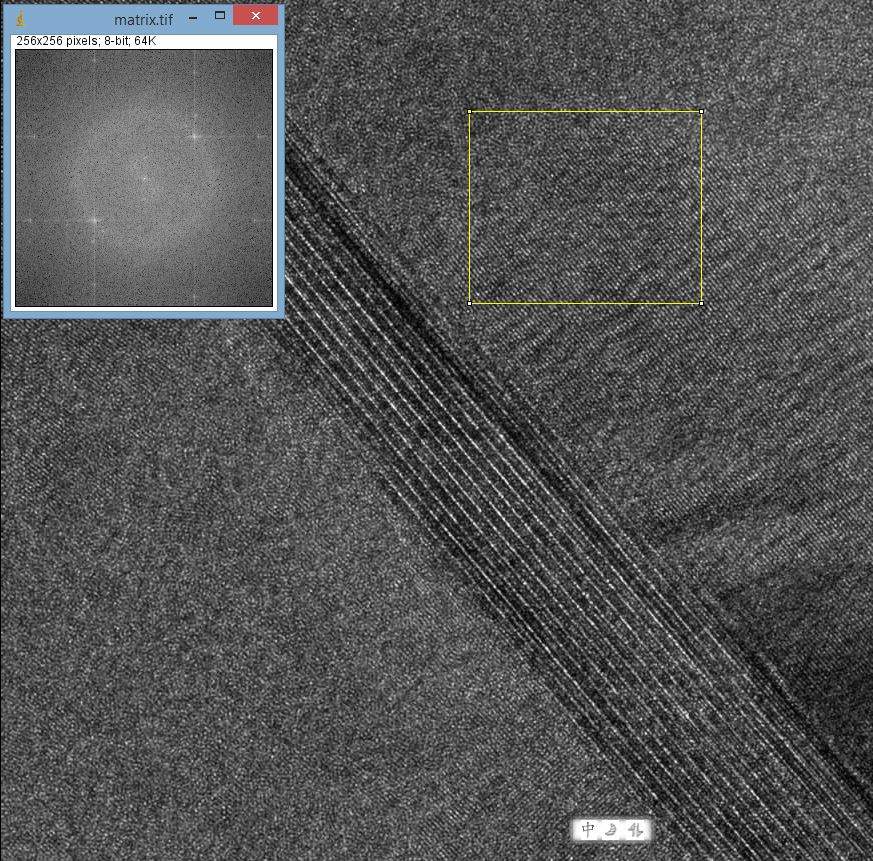

见附图，所用软件为image J
求助高分辨及FFT分析-2


求助高分辨及FFT分析-3
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

zhshzhang
4楼2016-06-19 17:40:07
