[求助] 求助:非稳态计算时残差曲线出现这样的原因? 已有1人参与

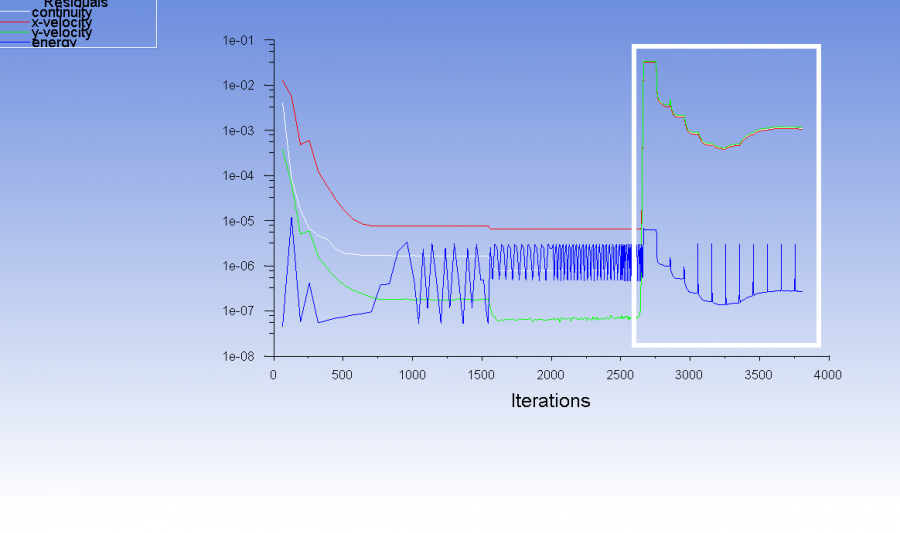

要计算的是套管式换热装置,管内为冷流体(液体水),套管间为热流体(液体水)。内管直径20mm,外管直径为50mm,网格大小设置为1mm,设置时间步长为0.2s,尝试着计算时出现这样的残差曲线,是不是意味着不收敛?该怎么办?求大神帮忙。

求助:非稳态计算时残差曲线出现这样的原因?
无标题.png@wuming524
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
cgyang: 金币+5, ★★★很有帮助, 谢谢。 2016-06-20 12:53:50
非定常计算,这个残差可以接受,只要你的计算结果没有不合理的地方就可以认为计算没有问题
项目汇总:http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
2楼2016-06-17 15:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

肖XX萧

新虫 (小有名气)

3楼2016-06-21 16:50:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zsjie

新虫 (初入文坛)

可以问下你套管的网格是用哪个软件划分的?是icem吗
4楼2016-08-23 20:55:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

malasong9471

木虫 (正式写手)

时间步长可以从0.0001逐步调大,收敛稳定了就适当调大,有利于节约计算时间!

发自小木虫Android客户端
5楼2016-08-24 09:38:09
