[求助] 这样的残差曲线能接受吗？ 已有3人参与

本人是个学生

现在在用FLUENT对一个喷嘴进行模拟仿真

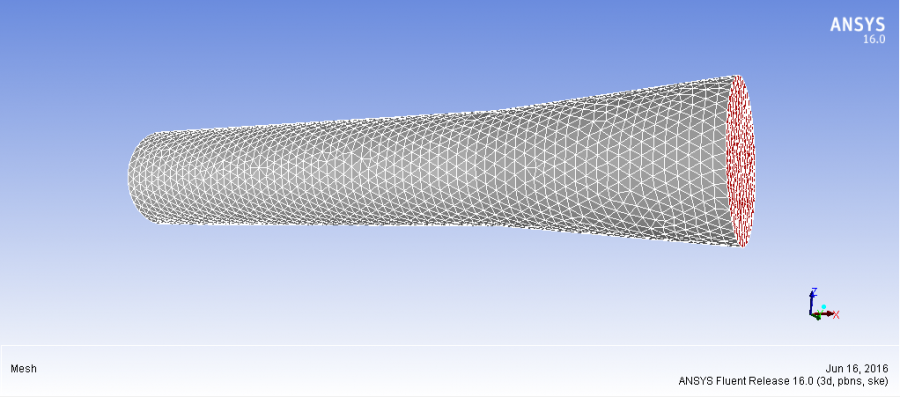

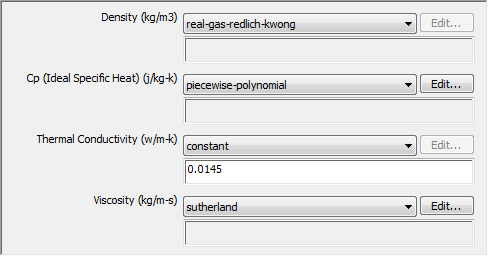

几何模型如下图，流体为二氧化碳属性如下图.
边界条件为入口总压2.5MPa，入口温度273K，出口静压1Mpa，
入口直径10mm，出口直径13mm。

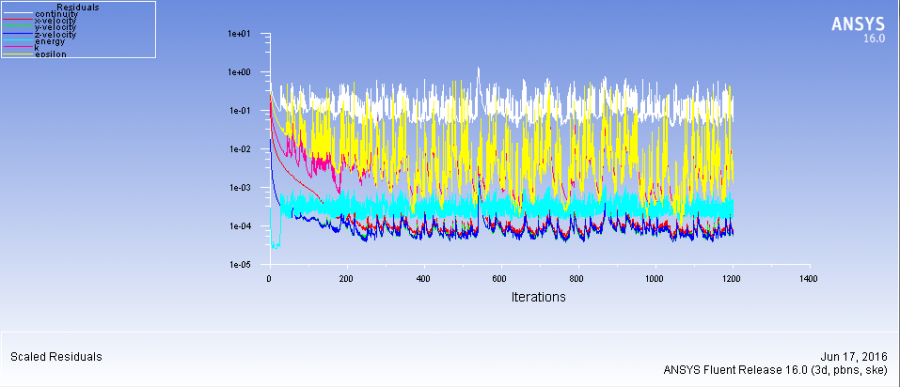

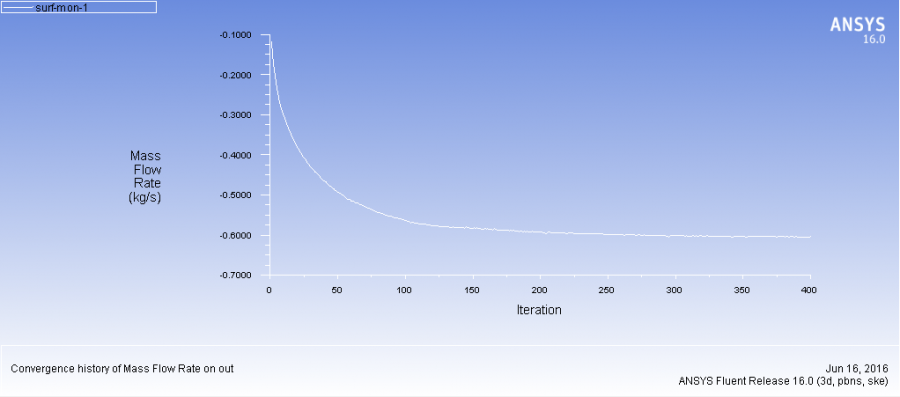

最后得到的流量监视图如下（感觉还不错），残差图如下（波动很厉害啊-  -）
我就想请问这样的残差图下，收敛结果可信吗？
不可信的话 问题出在哪呢？

大神求教-  -

这样的残差曲线能接受吗？


这样的残差曲线能接受吗？-1


这样的残差曲线能接受吗？-2


这样的残差曲线能接受吗？-3
回复此楼

» 猜你喜欢
1楼 2016-06-16 15:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

足球是圆的

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得是不收敛的，残差也没有周期性变化。
监测值就算了400步，在算会看看。
质量守恒不？
赞一下 回复此楼
2楼2016-06-16 19:33:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Tegrey

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 足球是圆的 at 2016-06-16 19:33:22
我觉得是不收敛的，残差也没有周期性变化。
监测值就算了400步，在算会看看。
质量守恒不？

我又算到1200步 结果没怎么变啊- -

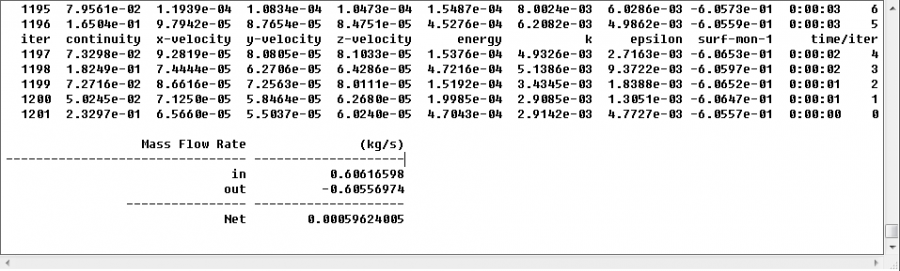

质量应该是守恒的吧  见图
这样的残差曲线能接受吗？-4


这样的残差曲线能接受吗？-5


这样的残差曲线能接受吗？-6
赞一下 回复此楼
3楼2016-06-17 15:12:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ttzhsz

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
还可以，这个模型规则，全部使用二阶迎风过没，来个截面云图看看应该是对称的，这个最好使用六面体来画网格
赞一下 回复此楼
4楼2016-06-17 15:24:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mycc

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
Tegrey: 金币+5, ★有帮助 2016-06-21 10:48:50
建议重新划分网格，注意边界层的划分。另外计算上面，可以从低阶离散格式计算开始，收敛之后再转到高阶
赞一下 回复此楼
项目汇总：http://www.cfluid.com/forum.php?mod=viewthread&tid=114340&extra=
5楼2016-06-17 16:02:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

罗科

新虫 (初入文坛)
建议重新划分结构化网格

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-06-19 16:03:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fujinbin1993

银虫 (正式写手)
可以画结构网格再看看结果，一般结果会好很多

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-06-23 06:44:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
