[求助] 请教大家一个问题，关于温度云图的分辨率问题已有1人参与

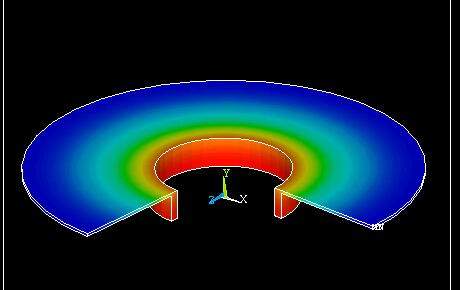

模拟温度场，得到温度云图之后，为啥别人的颜色变化看着是渐变的那种，我做出来的图看着颜色分界线很明显。

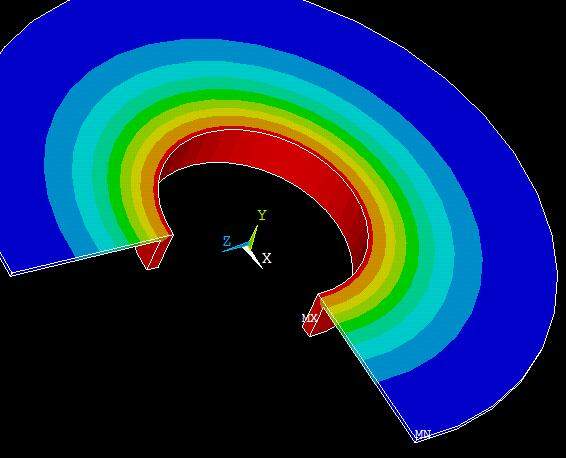

如图所示：



回复此楼

» 猜你喜欢

295求调剂已经有4人回复
290求调剂已经有5人回复
0856调剂已经有3人回复
寻找调剂已经有3人回复
312求调剂已经有4人回复
304求调剂已经有6人回复
0856材料求调剂已经有8人回复
博士自荐已经有9人回复
272求调剂已经有3人回复
311求调剂已经有3人回复

1楼 2016-06-15 14:08:39

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

专家经验: +809
仿真EPI: 1
应助: 1311 (讲师)
金币: 13381.4
红花: 267
帖子: 3531
在线: 473.4小时
虫号: 3644138
注册: 2015-01-14
专业: 动力学与控制
管辖: 仿真模拟

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
grinmtyj: 金币+5, ★★★★★最佳答案, 说明的很清楚 2016-06-23 16:20:03

可以提高云图的分辨率，分为两步：
1 Utility Menu > PlotCtrls > Device Options > WIN32C
2 Utility Menu > PlotCtrls > Contours > Uniform Contours > 在对话框中，将颜色分段数 (默认 9) 改为 16、32 、64、或 128，选一种你比较满意的。
