[求助] TEM分析 已有4人参与

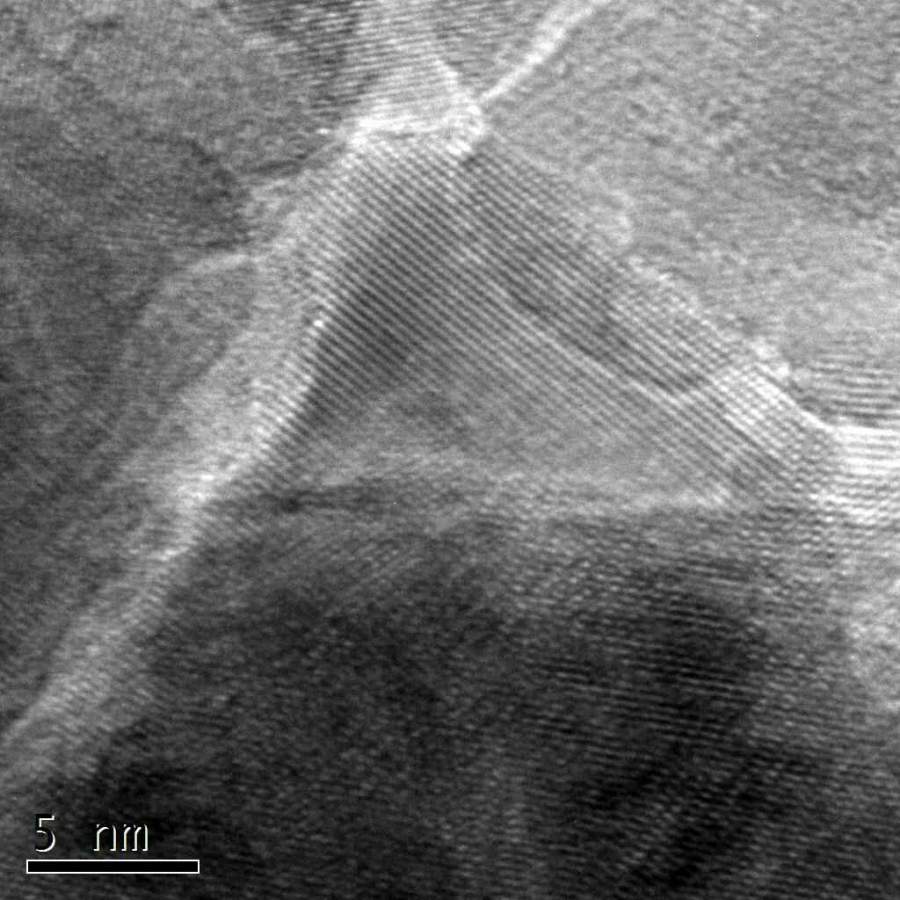

求教如何从图片里分析这个四氧化三铁，另外那些白色的间隙是什么

TEM分析


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-06-15 11:45:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

环氧树脂

铁杆木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
白色有可能是多晶的晶界。测量晶格间距  看看和什么衍射峰对用。
赞一下(1人) 回复此楼
2楼2016-06-15 13:51:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

感谢参与，应助指数 +1
图质量很差啊，好几个颗粒重在一起，白色就是颗粒间的间隙啊，感觉你这图做的没太大用的感觉，说明不了啥结论
赞一下(1人) 回复此楼
3楼2016-06-15 13:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

minicjing

铁虫 (正式写手)
测晶格间距，配合XRD一起分析

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2016-06-15 14:55:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wwwlbq

新虫 (小有名气)
您好，请问如何配合XRD使用

发自小木虫Android客户端
赞一下 回复此楼
5楼2016-06-15 15:45:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwwlbq

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 环氧树脂 at 2016-06-15 13:51:07
白色有可能是多晶的晶界。测量晶格间距  看看和什么衍射峰对用。

是计算半峰宽吗

发自小木虫Android客户端
回复此楼
6楼2016-06-15 15:58:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长风东街

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
量一下这个图中的晶格间距，然后跟XRD标准卡片中的d值对比
赞一下 回复此楼
7楼2016-06-16 15:00:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangningsir

木虫 (著名写手)

上书房行走

【答案】应助回帖

感谢参与，应助指数 +1
分析下fft ，根据XRD标定下
赞一下 回复此楼
文艺青年researchid: http://www.researcherid.com/rid/G-7891-2011
8楼2016-06-16 15:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustbzgm

新虫 (小有名气)
色差应该主要是因为厚度引起的，白色说明该区域比较薄，可能为边界，你可以试着通过FFT分析，注意因多个粒子重合引起的二次衍射！

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-06-16 15:37:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

HAN_G

新虫 (初入文坛)
图片质量太差，勉强可以说是不太清楚的晶格像，说分析有点勉强。最多可以通过标定晶面暗示这是四氧化三铁

发自小木虫IOS客户端
赞一下 回复此楼
紫荆显微-自营球差电镜-专精电子显微学
10楼2016-06-16 16:13:22
