[求助] ansys workbench mesh求助 已有1人参与

初学新手，问题比较多。

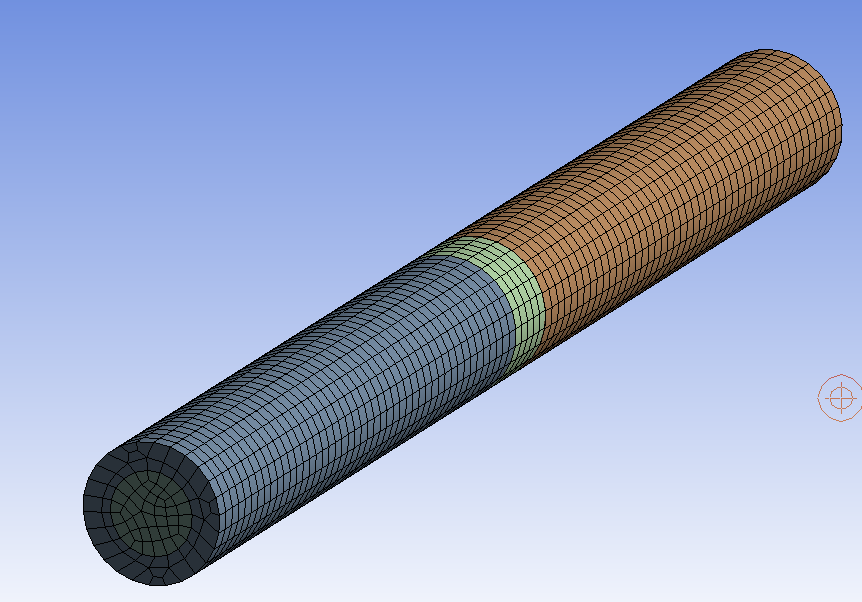

solidworks建模，反应管内装填微通道，反应管内流经反应气体设定为fluid，微通道为催化剂设为solid，流经微通道的区域设为fluid。然后，用ansys workbench mesh划分网格，结果报错，说the mesh file exporter failed during translation. please send your data to your support provider，无法导入fluent，请问各位大神是什么原因，万分感谢！

ansys workbench mesh求助


ansys workbench mesh求助-1
回复此楼

» 猜你喜欢
1楼 2016-06-13 20:31:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ChaiRuirui: 金币+10, ★有帮助, 谢谢 2016-06-18 09:16:24
1.格點似乎太粗

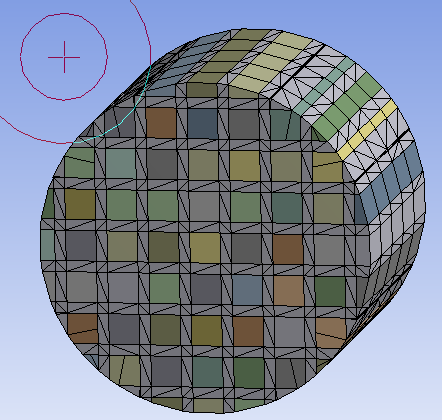

2.紅圈交接處似乎在繪圖上有些問題
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 改圖.png
    • 2016-06-13 22:51:19, 66.2 K
聽海
2楼2016-06-13 22:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

comolanma

捐助贵宾 (小有名气)
根据提示，应该是划分网格失败了。改一改网格划分设置吧。

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-06-14 14:51:58
