[求助] 拉伸实验后的数据处理，需得到屈服强度，抗拉强度 已有4人参与

各位大神，你们好，第一次在小木虫发帖，希望懂得进来帮忙一下，感激不尽！

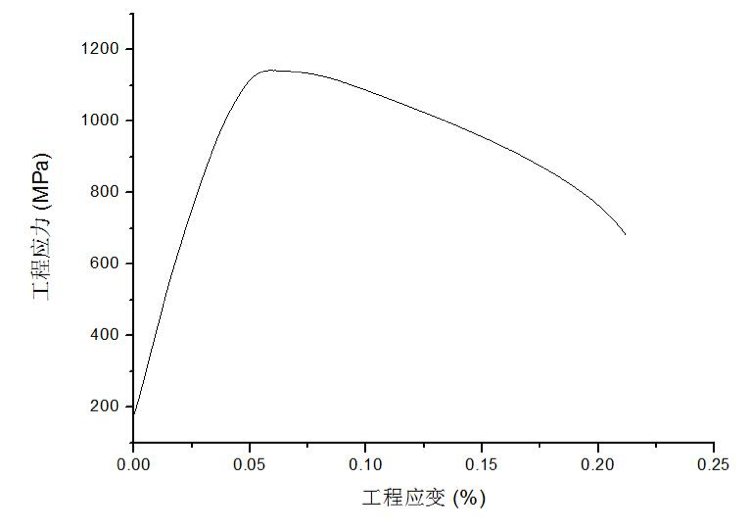

我做完拉伸实验后，得到如图工程应力应变曲线，然而屈服强度0.2%那条线怎么画出，实在不懂，何况我的图形中0.2%画一条线好像并不能与图形相交TAT……
然后，听师兄说，如果我的图形与理论有差距，可以将图形拉长，是什么意思……0.0
希望各位懂的人在此指点一二，真的要疯了T.T

拉伸实验后的数据处理，需得到屈服强度，抗拉强度


发自小木虫IOS客户端
回复此楼

» 收录本帖的淘帖专辑推荐

博板拉伸

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-13 11:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
看了楼主的拉伸曲线，看来材料似乎没有什么塑形。在应变达到0.05%左右时估计就达到了屈服极限，而且还立即也达到了拉伸极限。因为当应变达到0.06%左右时材料就发生了颈缩，直至应变达到0.2%时发生断裂。
个人认为，由于估计是机器误差的原因，起始点与原点不重合。因此需要将拉伸起始点与原点重合后再查看拉伸曲线的应力应变值。
因此，此问题中屈服应力不能生搬硬套0.2%的规定，而应实事求是地分析曲线后以0.5%~0.06%附件的拉伸应力作为屈服应力。
赞一下(3人) 回复此楼

» 本帖已获得的红花（最新10朵）

YooZ
2楼2016-06-13 17:32:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
3楼: Originally posted by YooZ at 2016-06-14 14:24:33
大神！太谢谢你了，这么耐心的回答我，虽然我还不是很懂，我来慢慢缕缕
...

哪里不懂可以大家坐下来一起讨论。大家来小木虫论坛就是来互帮互助的。祝好！
赞一下(2人) 回复此楼
5楼2016-06-14 17:18:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YooZ

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by peterflyer at 2016-06-13 17:32:45
看了楼主的拉伸曲线，看来材料似乎没有什么塑形。在应变达到0.05%左右时估计就达到了屈服极限，而且还立即也达到了拉伸极限。因为当应变达到0.06%左右时材料就发生了颈缩，直至应变达到0.2%时发生断裂。
个人认为， ...

大神！太谢谢你了，这么耐心的回答我，虽然我还不是很懂，我来慢慢缕缕

发自小木虫IOS客户端
赞一下(1人) 回复此楼
3楼2016-06-14 14:24:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mr407067245

铜虫 (正式写手)
这个屈服阶段几乎没有呀，弹性过后就缩颈了，如果有屈服的，不明显可以线性拟合

发自小木虫IOS客户端
赞一下(1人) 回复此楼
9楼2016-06-18 00:05:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

googtianhao

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
我看着像是材料发生脆断，没有明显的屈服，这样的话，可以考虑测试的时候把应力的增加速度调第一点，慢慢的加应力是不是能看到屈服点！现在的这个曲线看不出来屈服点。
赞一下 回复此楼
4楼2016-06-14 16:48:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ustbzgm

新虫 (小有名气)
图中的拉伸曲线，弹性段误差太大，需要做modify,具体方法网上可以找到相关文章！

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-06-16 12:43:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hs_77

木虫 (正式写手)

【答案】应助回帖

你这个图作成这样说明设备真的不怎么样.你这个图根本就不能用来下结论;你把样拿来我给你作了直接给你结果算了.
赞一下 回复此楼
Jackofalltrades,Butspecialofnone.
7楼2016-06-16 16:59:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vkrbd87

银虫 (小有名气)
把曲线拉长，数据造假？！屈服强度怎么求的问题，弹性阶段，在应力坐标轴0.2%处做一个平行于弹性阶段的直线和曲线交错点的强度值

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-06-17 21:22:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mr407067245

铜虫 (正式写手)
还有个问题，这个横坐标是不是单位有点问题

发自小木虫IOS客户端
赞一下 回复此楼
10楼2016-06-18 00:06:32
