[求助] 圆管风道连接矩形风道 风量均匀分布的办法 已有1人参与

各位好，
小弟最近想将直径为120mm的圆管风道连接到200mm*300mm的矩形风道上，两者通过一个锥形接口相连。
由于圆管风道尺寸较小，风进入较大的矩形风道后，势必会导致风量在矩形风道截面上分布的不均匀。为了确保矩形风道出风均匀，小弟查找了一些资料并咨询了空调厂家，初步想法是在锥形接口后面加上一个格栅，同时延长矩形风道长度，矩形风道内风速测量装置放在距接口一定距离测量，进而确定是否达到风量均匀。
不知各位有何经验建议，还望赐教，谢谢，金币奉上。

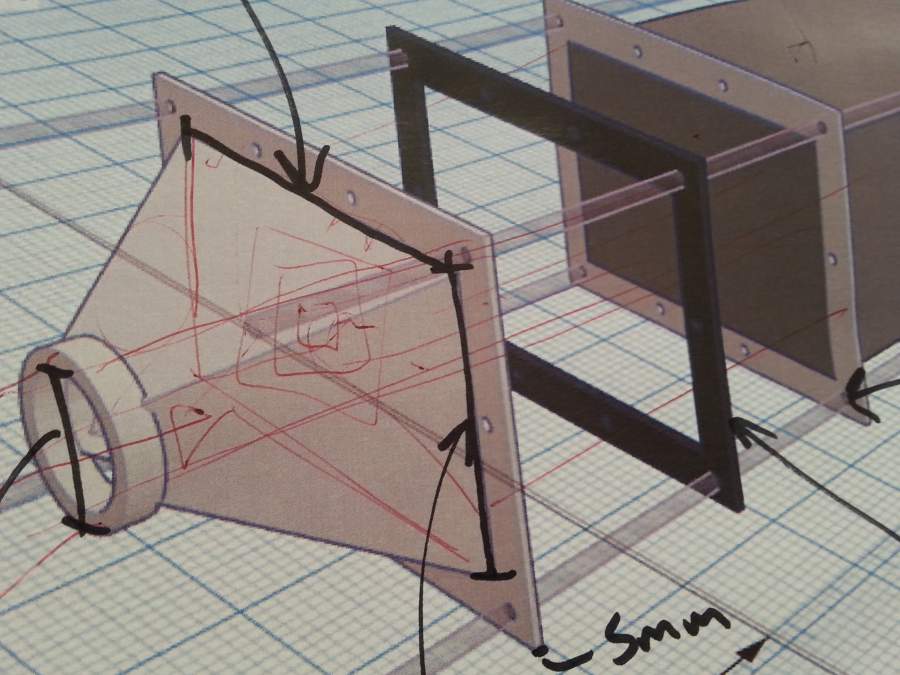

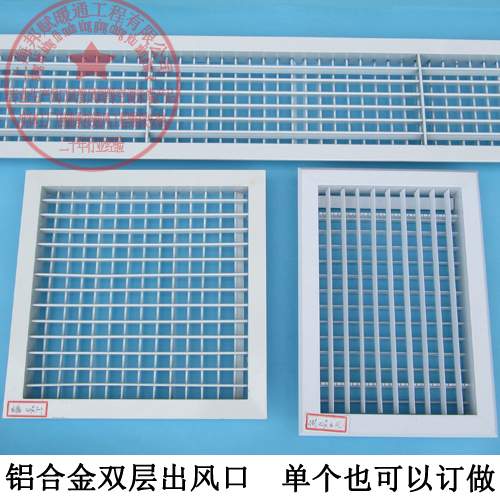

接口和初步选用的格栅如下图所示。部分图片选自网络，没有做广告的意思。

圆管风道连接矩形风道  风量均匀分布的办法


圆管风道连接矩形风道  风量均匀分布的办法-1


圆管风道连接矩形风道  风量均匀分布的办法-2


圆管风道连接矩形风道  风量均匀分布的办法-3
回复此楼

» 猜你喜欢
海内存知己，天涯若比邻
1楼 2016-06-11 17:36:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jswoo

铁杆木虫 (著名写手)

阿拉多梦

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
binjian: 金币+2 2016-06-11 23:13:07
这叫天圆地方接管，延长直管段距离就可以，该矩形风管直风管保持当量直径的7倍以上距离，可开始设置测试点，测试点后面再保持当量直径的5倍以上距离就可以。
赞一下(2人) 回复此楼
2楼2016-06-11 18:08:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

binjian

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by jswoo at 2016-06-11 18:08:21
这叫天圆地方接管，延长直管段距离就可以，该矩形风管直风管保持当量直径的7倍以上距离，可开始设置测试点，测试点后面再保持当量直径的5倍以上距离就可以。

谢谢，不知我是否可以理解为直管段12倍当量直径以上风速在截面上分布才比较均匀，另外测量点放在12倍直径处是否更加能够反映出出口风速？
这个是不是有标准规范，能否提供下名称或编号？
赞一下 回复此楼
海内存知己，天涯若比邻
3楼2016-06-11 23:30:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jswoo

铁杆木虫 (著名写手)

阿拉多梦

【答案】应助回帖

引用回帖:
3楼: Originally posted by binjian at 2016-06-11 23:30:02
谢谢，不知我是否可以理解为直管段12倍当量直径以上风速在截面上分布才比较均匀，另外测量点放在12倍直径处是否更加能够反映出出口风速？
这个是不是有标准规范，能否提供下名称或编号？...

没有规范，你可以自己简单模拟下气流通道
赞一下 回复此楼
4楼2016-06-12 16:13:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

binjian

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by jswoo at 2016-06-12 16:13:42
没有规范，你可以自己简单模拟下气流通道...

好的，谢谢
回复此楼
海内存知己，天涯若比邻
5楼2016-06-12 17:49:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夸父奔跑

木虫 (正式写手)
引用回帖:
3楼: Originally posted by binjian at 2016-06-11 23:30:02
谢谢，不知我是否可以理解为直管段12倍当量直径以上风速在截面上分布才比较均匀，另外测量点放在12倍直径处是否更加能够反映出出口风速？
这个是不是有标准规范，能否提供下名称或编号？...

可以数值模拟一下呀

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-06-13 20:22:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿wxb17

捐助贵宾 (小有名气)
你的问题归根结底就是均压问题    格栅风口效果不好  可以选用孔板  甚至两层   或者用多孔介质  例如初效过滤   当然阻力比较大   阻力和均压效果两者相互制约

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-06-14 17:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jswoo

铁杆木虫 (著名写手)

阿拉多梦

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
binjian: 金币+5, ★★★很有帮助 2016-07-02 05:56:11
天也潇潇: 金币+3, 鼓励应助 2016-07-08 11:29:08
给你找到了标准。
尽量按我那个要求比标准长一些。

来来来，98个金币。
赞一下 回复此楼
