24小时热门版块排行榜

查看: 2770  |  回复: 26

kissego100

铜虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
以能量的角度来考虑。物质的变化需要能量,宏观的机械力是能量,微观的粒子的热运动也是能量。物质的变化,是机械力和热力叠加的结果。所以,r如果写成一个状态函数,应力和温度都是变量x,而物质的状态时因变量y。
眼耳鼻舌身意触,万世丹心归尘舞,悲欢离合共理烹,饮尽前缘醉后土。————《非心》
11楼2016-06-10 08:16:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卓荦纡余

至尊木虫 (著名写手)

引用回帖:
9楼: Originally posted by luichanwei at 2016-06-09 21:50:38
受教,假设应变速率无限低,这时的屈服强度是不是存在一个最低值呢,如果有,这个最低值由什么决定呢?另外请教一个问题。一定温度下,要想使位错运动,最起码外力应该超过晶格摩擦力,想使位错增殖,最起码外力能 ...

通常由于材料微观组织不均匀(例如第二相,铸造缺陷等)、样品外观形貌、尺寸不规则等原因,往往导致在塑性变形过程中区部产生应力集中发生屈服,因而即使在宏观应力小于屈服强度时下仍然会有位错运用。还要说的一点是,在发生屈服以前,其实已经有位错运动了。
Don'tjudgeeachdaybytheharvestyoureap,butbytheseedsyouplant.
12楼2016-06-10 09:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疯狂篮球

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
luichanwei: 金币+5, ★★★很有帮助 2016-06-10 12:34:12
楼上说的对,蠕变是高温下小于屈服强度时发生的缓慢塑性变形,这里的小于屈服强度就是指小于高温的屈服强度;但是蠕变机制又可以分为扩散蠕变和位错蠕变,在很低的应力下是扩散主导的;但是在稍高的应力下就是位错控制的了(也是小于对应温度下的屈服强度);此时的位错就是楼上说的没屈服之前发生的位错运动
13楼2016-06-10 09:33:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luichanwei

金虫 (正式写手)

引用回帖:
13楼: Originally posted by 疯狂篮球 at 2016-06-10 09:33:55
楼上说的对,蠕变是高温下小于屈服强度时发生的缓慢塑性变形,这里的小于屈服强度就是指小于高温的屈服强度;但是蠕变机制又可以分为扩散蠕变和位错蠕变,在很低的应力下是扩散主导的;但是在稍高的应力下就是位错控 ...

同意,但是不理解。我一直认为弹性阶段没有位错运动,越过弹性极限之后开始有位错运动,为什么在屈服之前会有位错运动呢
14楼2016-06-10 12:38:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疯狂篮球

木虫 (正式写手)

引用回帖:
14楼: Originally posted by luichanwei at 2016-06-10 12:38:50
同意,但是不理解。我一直认为弹性阶段没有位错运动,越过弹性极限之后开始有位错运动,为什么在屈服之前会有位错运动呢...

因为真实材料并不理想,在许多局部区域都会有很大的应力集中,所以名义应力可能很小,但具体局部区域的受力会达到屈服应力以上
15楼2016-06-10 18:22:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

helios

金虫 (正式写手)

蠕变分为几种机制, 低于屈服应力主要是以扩散为主。蠕变的曲线也是不一样的。
16楼2016-06-10 18:51:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

疯狂篮球

木虫 (正式写手)

引用回帖:
16楼: Originally posted by helios at 2016-06-10 18:51:51
蠕变分为几种机制, 低于屈服应力主要是以扩散为主。蠕变的曲线也是不一样的。

扩散为主是低应力条件下(具体还要和温度相关),但不是低于屈服应力,应该是远低于屈服应力,一般只有工况下的才是扩散为主,实验室条件下感觉多数都是位错为主
17楼2016-06-10 19:52:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luichanwei

金虫 (正式写手)

引用回帖:
17楼: Originally posted by 疯狂篮球 at 2016-06-10 19:52:34
扩散为主是低应力条件下(具体还要和温度相关),但不是低于屈服应力,应该是远低于屈服应力,一般只有工况下的才是扩散为主,实验室条件下感觉多数都是位错为主...

我现在能理解为什么低于屈服应力也能开动位错了,应该是应变速率的原因,不同应变速率下的流变应力不同,应变速率越低,屈服流变应力也越低。之所以所低于屈服应力,这个屈服应力应该是指拉伸实验中规定应变速率下的屈服应力,蠕变的应变速率远低于拉伸实验中的规定应变速率,所以其需要的屈服流变应力远低于平常认为的屈服应力。

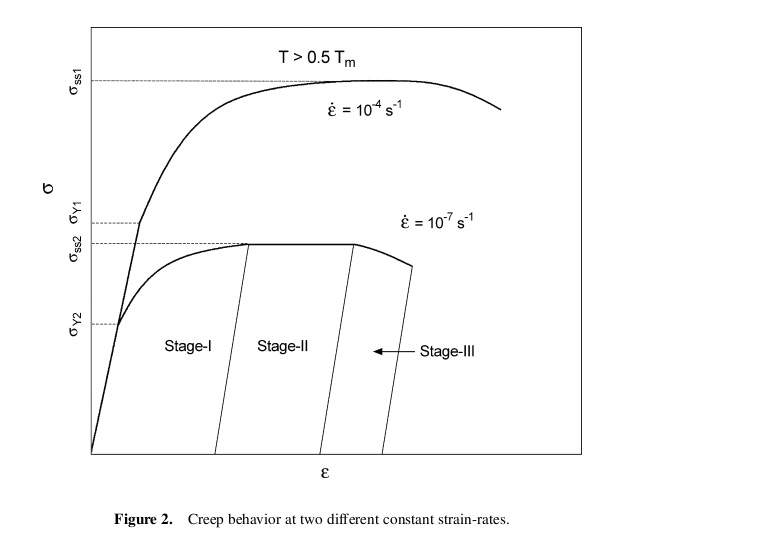

现在又有一个问题了,我发现应变速率降低之后,弹性极限也降低了,弹性极限不是材料的本征性能吗,怎么会随着应变速率下降而下降呢,有下图为证。
18楼2016-06-10 20:06:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luichanwei

金虫 (正式写手)

引用回帖:
17楼: Originally posted by 疯狂篮球 at 2016-06-10 19:52:34
扩散为主是低应力条件下(具体还要和温度相关),但不是低于屈服应力,应该是远低于屈服应力,一般只有工况下的才是扩散为主,实验室条件下感觉多数都是位错为主...

见附件
关于蠕变的不明了

19楼2016-06-10 20:11:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纯粹的蓝

新虫 (正式写手)

屈服应力是指材料整体开始发生均匀塑性变形时的应力。而实际晶体都是多晶,有的处于硬取向,有的处于软取向,当达到临界分切应力的时候该晶面上的位错开始滑移,外加应力值一定时,位错取向因子趋于软取向的比较容易发生滑移……在整体屈服前已经有部分滑移系开动……

发自小木虫IOS客户端
20楼2016-06-10 22:30:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 luichanwei 的主题更新
信息提示
请填处理意见
