[求助] 【毕业设计】主轴结构 已有3人参与

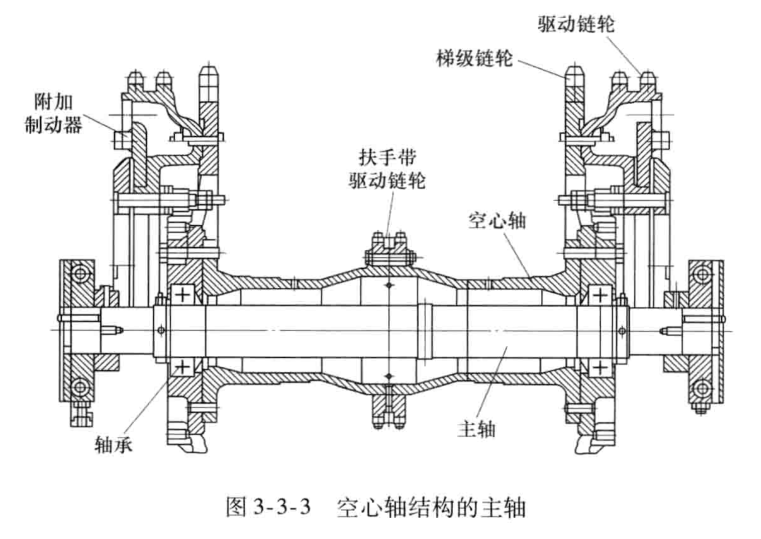

请问,轴上小链轮是如何实现固定和定位的?急求。答辩用,附另一张照片图(手机渣,不太清晰)

【毕业设计】主轴结构
回复此楼
个人签名
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

南宫民M

铜虫 (正式写手)

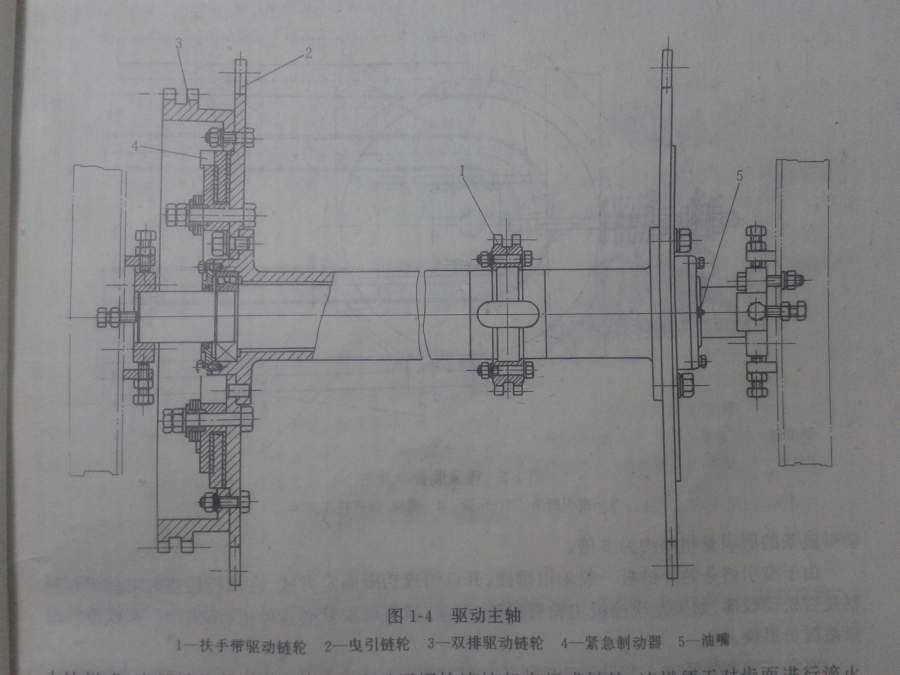

就是这张
【毕业设计】主轴结构-1
2016-06-08 23.02.57.jpg

个人签名
2楼2016-06-08 23:28:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zyhaohaode

铁虫 (初入文坛)

轴向是通过螺栓紧固,与轴的轴肩连接,转动通过键槽驱动,也就是细节图里面的长圆孔

发自小木虫Android客户端
业精于勤而荒于嬉,行成于思而毁隐身
4楼2016-06-08 23:40:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南宫民M

铜虫 (正式写手)

引用回帖:
4楼: Originally posted by zyhaohaode at 2016-06-08 23:40:06
轴向是通过螺栓紧固,与轴的轴肩连接,转动通过键槽驱动,也就是细节图里面的长圆孔

里面那个轴是不动的。感觉键没啥用。。。
个人签名
8楼2016-06-09 11:43:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南宫民M

铜虫 (正式写手)

引用回帖:
7楼: Originally posted by peterflyer at 2016-06-09 07:23:04
链轮应该是通过螺栓固定在空心轴端部的法兰缘上的。

不好意思,可能是我没说清楚,我说的的轴中间的小链轮(扶手驱动链轮)
个人签名
10楼2016-06-09 11:54:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

南宫民M

铜虫 (正式写手)

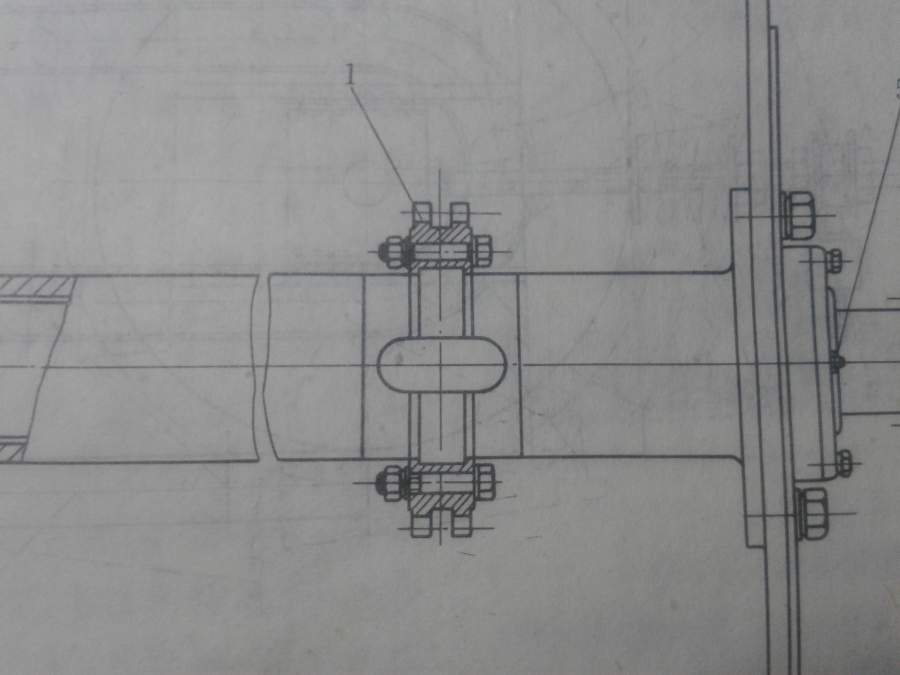

细节图
【毕业设计】主轴结构-2
2016-06-08 23.03.26.jpg

个人签名
3楼2016-06-08 23:29:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
南宫民M: 金币+10, ★★★很有帮助 2016-06-10 13:13:05
第二、三张图轴向定位通过两轴肩及螺栓;径向定位及扭矩传递通过键连接。
第一张图轴向定位通过两轴肩及螺栓;径向定位及扭矩传递通过周向多个螺栓或者铆钉实现。
sf
5楼2016-06-09 05:10:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su25

铁杆木虫 (正式写手)

你能确定用哪张图答辩?题图和后几张的链轮传动方式有区别,前者用几个销把轮和轴相连,轴向也定位了。后几张照片里的前面几位已说清楚了。

发自小木虫Android客户端
6楼2016-06-09 06:37:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
南宫民M: 金币+10 2016-06-10 13:13:24
链轮应该是通过螺栓固定在空心轴端部的法兰缘上的。
7楼2016-06-09 07:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

南宫民M

铜虫 (正式写手)

引用回帖:
5楼: Originally posted by SHIFENG18 at 2016-06-09 05:10:48
第二、三张图轴向定位通过两轴肩及螺栓;径向定位及扭矩传递通过键连接。
第一张图轴向定位通过两轴肩及螺栓;径向定位及扭矩传递通过周向多个螺栓或者铆钉实现。

二三图的轴肩,这怎么安装链轮啊一般不是安装在轴肩一侧定位吗,但是二三图像是直接卡在轴肩上的,外面的轴是空心的,键也没啥用啊
个人签名
9楼2016-06-09 11:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
