应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 分析 » 其他分析 » 求助热失重分析 有图，谢谢
51/1返回列表
查看: 2018  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gmlking

铁虫 (小有名气)

[求助] 求助热失重分析 有图，谢谢 已有1人参与

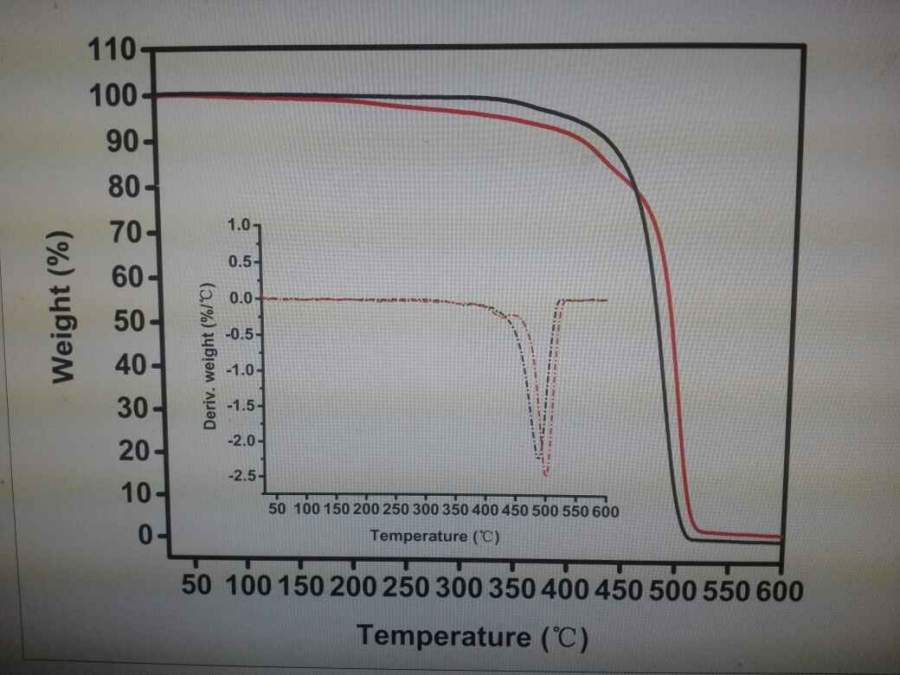

红色是接枝改性后曲线，黑色是改性前，请问热稳定性是增强了还是？虽然改性后初始分解温度下降，但是通过dtg曲线，最大失重速率温度增大了，请问该怎么解释？

求助热失重分析 有图，谢谢


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-06-07 20:31:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujychem

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
gmlking: 金币+20, ★★★★★最佳答案 2016-06-08 11:54:57
这个图里能看出的信息：
1、红线的化合物和黑线相比完全分解的温度确实提高了。
2、DTG线更尖锐，说明达到分解温度后，化合物分解速度快，意味着到达分解温度后，有较多的分子同时开始分解（即不同分子分解所需能量相同或相近）。可以推测红线化合物分子结构比黑线化合物有序，也可能红线化合物分子量分布更窄（需要其他分析手段测试分子量分布情况）。
3、红线100度左右就开始失重，如果红线只是黑线化合物的改性产物，不应该差距这么大。个人认为可能改性合成后的化合物中有小分子反应物没有除干净，化合物上吸附有小分子化合物，如水等。
   热稳定性并非分解温度越高热稳定性就越强。个人觉得应该固定一个温度分别测试老化时间。
赞一下(1人) 回复此楼
2楼2016-06-08 10:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmlking

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by hujychem at 2016-06-08 10:57:35
这个图里能看出的信息：
1、红线的化合物和黑线相比完全分解的温度确实提高了。
2、DTG线更尖锐，说明达到分解温度后，化合物分解速度快，意味着到达分解温度后，有较多的分子同时开始分解（即不同分子分解所需能 ...

谢谢 好纠结啊 不知道该怎么办  审稿意见也不知道怎么回？帮忙看看吗？
I can't find from Fig.6 that the thermal stability increased after grafting.  Authors should re-check the data and revise the conclusion.
赞一下 回复此楼
3楼2016-06-08 11:54:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hujychem

银虫 (小有名气)
引用回帖:
3楼: Originally posted by gmlking at 2016-06-08 11:54:52
谢谢 好纠结啊 不知道该怎么办  审稿意见也不知道怎么回？帮忙看看吗？
I can't find from Fig.6 that the thermal stability increased after grafting.  Authors should re-check the data and revise th ...

只根据TG是说明不了热稳定性的，TG只能看出分解温度提高了，也就是耐高温性能有提高。审稿意见也是说明你的数据并不能推导出热稳定性提高的结论。如果你确实想证明热稳定性提高，还是要做老化实验。基于现有数据的话，只能说分解温度提高了。而且由于100℃就开始失重，这个结论也是有瑕疵的。最好是能找到低温下就失重的原因，这样推导出的结论才有说服力。
赞一下(2人) 回复此楼
4楼2016-06-08 12:16:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gmlking

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by hujychem at 2016-06-08 12:16:18
只根据TG是说明不了热稳定性的，TG只能看出分解温度提高了，也就是耐高温性能有提高。审稿意见也是说明你的数据并不能推导出热稳定性提高的结论。如果你确实想证明热稳定性提高，还是要做老化实验。基于现有数据的 ...

谢谢
回复此楼
5楼2016-06-08 12:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gmlking 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 305求调剂 +4 哇卢卡库 2026-03-26 4/200 2026-03-26 20:58 by sanrepian
[考研] 材料学硕333求调剂 +5 北道巷 2026-03-24 5/250 2026-03-26 20:50 by sanrepian
[考研] 349求调剂 +3 杰斯塔里斯 2026-03-21 3/150 2026-03-26 20:47 by fmesaito
[考研] 325求调剂 +3 Aoyijiang 2026-03-23 3/150 2026-03-26 20:46 by 不吃魚的貓
[考研] 求调剂 +6 白QF 2026-03-21 6/300 2026-03-26 20:37 by fmesaito
[考研] 325求调剂 +3 李嘉图·S·路 2026-03-23 3/150 2026-03-26 20:37 by sanrepian
[考研] 284求调剂 +9 junqihahaha 2026-03-26 9/450 2026-03-26 19:54 by peike
[考研] 中国科学院深圳先进技术研究院-光纤传感课题组招生-中国科学院大学、深圳理工大学联培 +5 YangTyu1 2026-03-26 5/250 2026-03-26 18:27 by 猫咪猫咪呀
[考研] 334分 一志愿武理 材料求调剂 +4 李李不服输 2026-03-26 4/200 2026-03-26 16:00 by 不吃魚的貓
[考研] 0856调剂 +4 求求让我有书读� 2026-03-26 5/250 2026-03-26 15:54 by dick_runner
[考研] 308求调剂 +5 墨墨漠 2026-03-25 5/250 2026-03-25 22:19 by 544594351
[考研] 0703化学求调剂 +6 奶油草莓. 2026-03-22 7/350 2026-03-25 10:00 by shangxh
[考研] 调剂 +4 13853210211 2026-03-24 4/200 2026-03-24 19:44 by ms629
[考研] 材料292调剂 +8 橘颂思美人 2026-03-23 8/400 2026-03-24 16:33 by laoshidan
[考研] 求调剂一志愿武汉理工大学材料工程（085601） +5 WW.' 2026-03-23 7/350 2026-03-24 14:50 by sprinining
[考研] 276求调剂。有半年电池和半年高分子实习经历 +9 材料学257求调剂 2026-03-23 10/500 2026-03-24 07:36 by wangy0907
[考研] 一志愿北京化工大学 070300 学硕 336分 求调剂 +7 vv迷 2026-03-22 7/350 2026-03-23 23:44 by Txy@872106
[考研] 一志愿国科过程所081700，274求调剂 +3 三水研0水立方 2026-03-23 3/150 2026-03-23 23:11 by MajorWen
[考研] 361求调剂 +3 Glack 2026-03-22 3/150 2026-03-23 22:03 by fuyu_
[考研] 材料学硕301分求调剂 +7 Liyouyumairs 2026-03-21 7/350 2026-03-21 22:31 by peike
信息提示
关闭
请填处理意见
关闭
