[求助] ansys模态分析后固有频率2阶以后全部一样的，这什么鬼啊？！ 已有5人参与

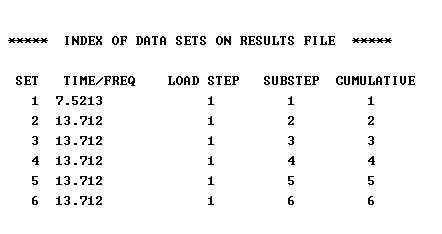

SET   TIME/FREQ    LOAD STEP   SUBSTEP  CUMULATIVE
     1  7.5213             1         1         1
     2  13.712             1         2         2
     3  13.712             1         3         3
     4  13.712             1         4         4
     5  13.712             1         5         5
     6  13.712             1         6         6
rt，是约束出错了么？一个桥的模型，我是按简支情况模拟的，
一边d,all,ux
d,all,uy
d,all,uz
d,all,rotz
d,all,roty
另一边
d,all,ux
d,all,uy
d,all,rotz
d,all,roty
z是纵桥向，应该没问题

ansys模态分析后固有频率2阶以后全部一样的，这什么鬼啊？！@wuming524
回复此楼

» 猜你喜欢
1楼 2016-06-07 15:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
是不是设置出问题了
赞一下 回复此楼
2楼2016-06-08 08:54:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
到常用后处理，分别显示一下各个频率对应的模态形状，看看是否相同，或是不同，然后分析为什么。
赞一下(1人) 回复此楼
3楼2016-06-08 09:10:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霜小妹二

木虫 (正式写手)

哈哈

【答案】应助回帖

感谢参与，应助指数 +1
安装我的想象（毕竟没有看见你的模型），可能你的模型比较复杂，不排除各阶模态之间的差比较小，而显示的精度有限，所以就感觉一样了。
建议多算一些阶数，如果后面还是一样，估计设置出问题了。
赞一下(1人) 回复此楼
没事儿就进行交流~
4楼2016-06-08 13:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhujian0825

铜虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
看看每个模态的动画 看看出了什么问题
赞一下 回复此楼
好
5楼2016-06-08 15:49:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

这种情况，一般是模型的原因。比如，一个有多个叶片的风扇，如果叶片的横向刚度较小，就会出现对个相同的频率，每个频率代表一个叶片的振型。
赞一下 回复此楼
6楼2016-06-09 12:48:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wxf129760825


发自小木虫Android客户端
7楼2016-06-09 21:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无束而歌

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
如果是多次对称模型的话，应该是简并模态
赞一下 回复此楼
8楼2016-06-10 10:28:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cuixuefeng

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 霜小妹二 at 2016-06-08 13:33:35
安装我的想象（毕竟没有看见你的模型），可能你的模型比较复杂，不排除各阶模态之间的差比较小，而显示的精度有限，所以就感觉一样了。
建议多算一些阶数，如果后面还是一样，估计设置出问题了。

设置大概会有什么问题呢，约束么还是其他的

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-06-13 08:19:15
